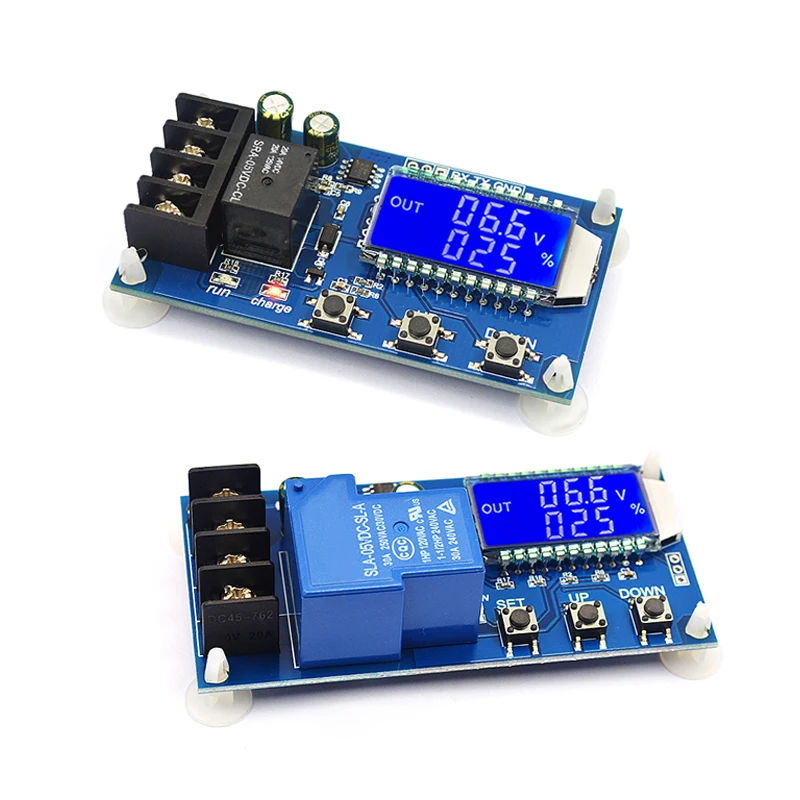

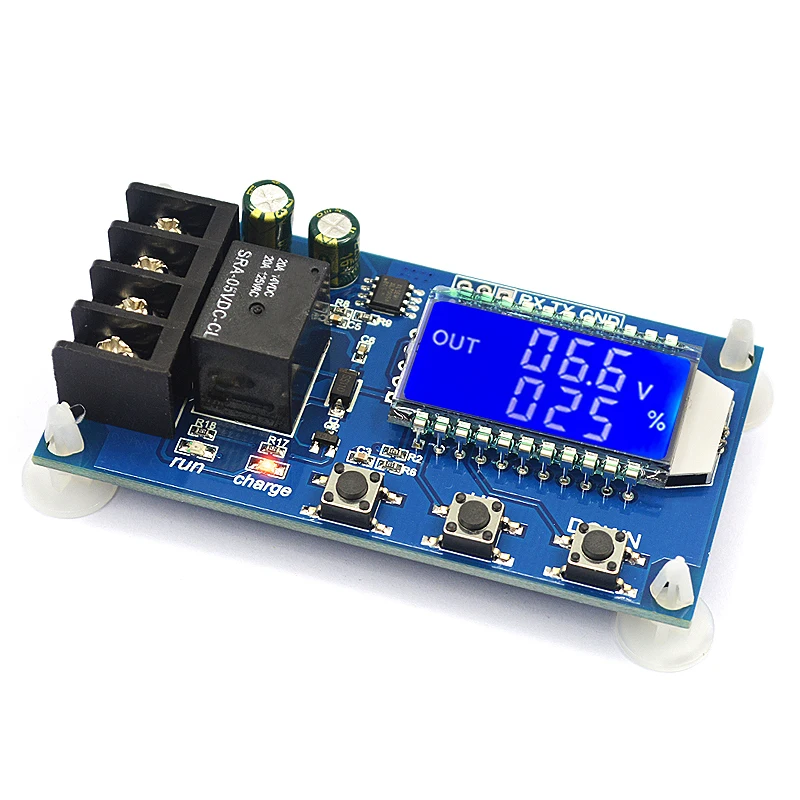

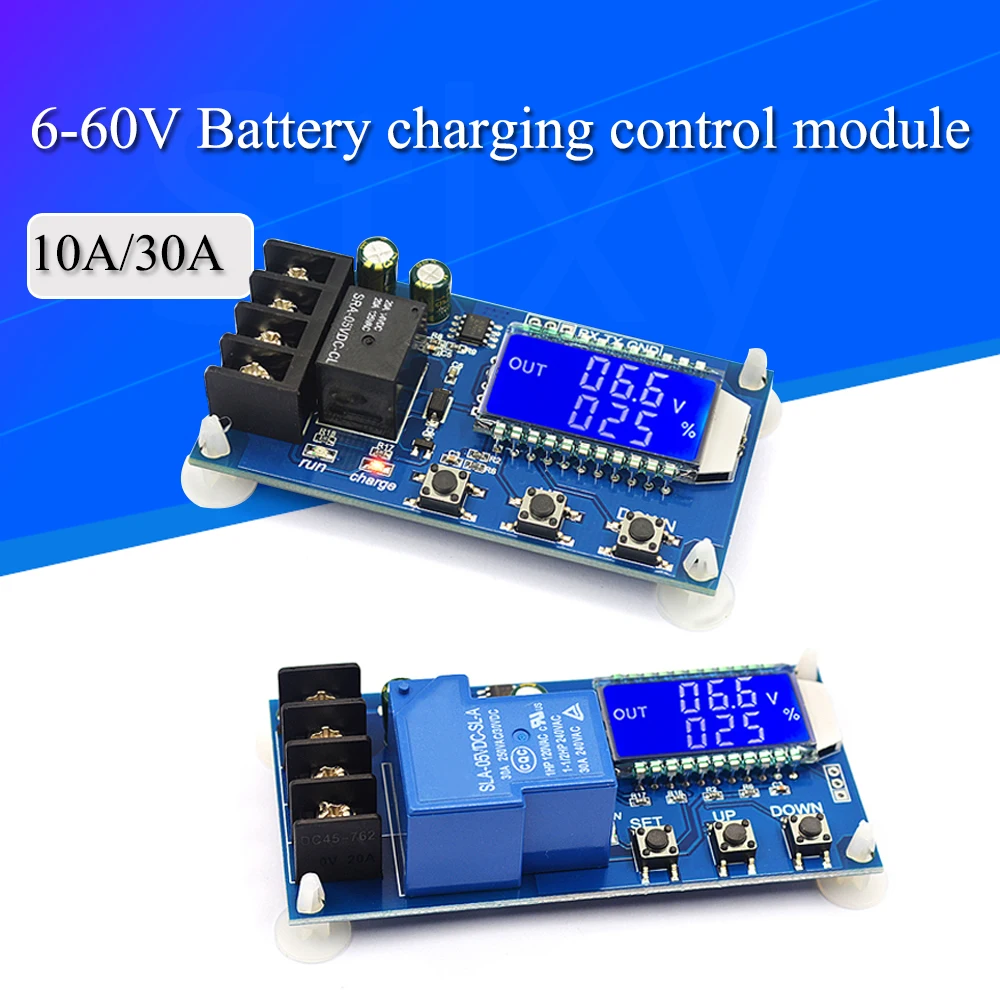

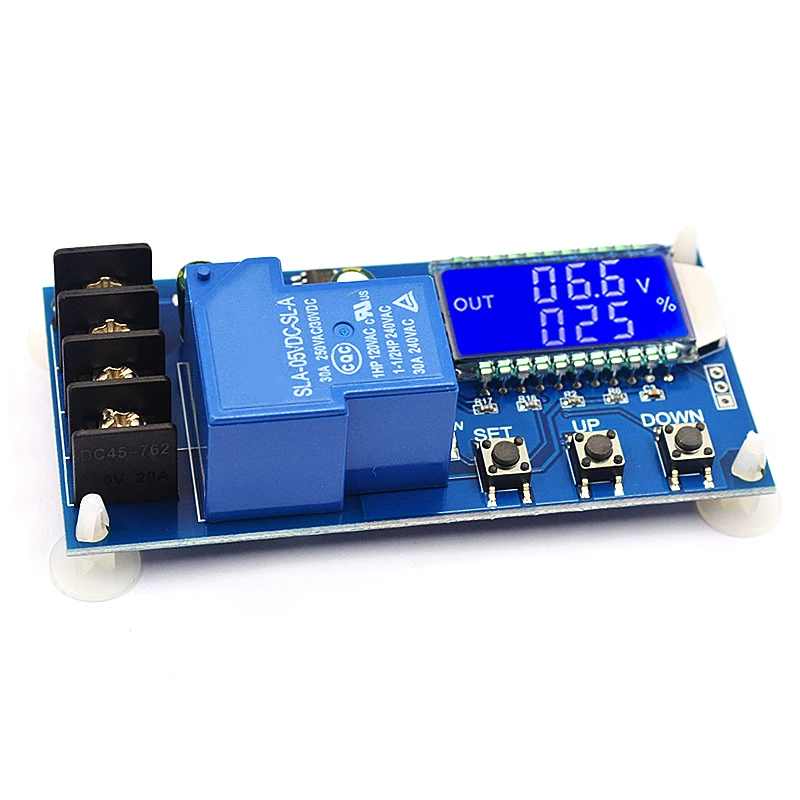

Module de commande de batterie solaire au plomb, 10A 30A 6-60V, Module de commande de Protection contre les surcharges, indicateur LED numérique

Module Faits Saillants:

Prise en charge de la batterie au plomb et de la batterie par intérim, plage de tension: 6V ~ 60V;

Peut afficher la tension, le pourcentage de la batterie, le temps de charge en même temps grâce à l’écran LCD;

La fonction est très puissante, réalise le contrôle automatique de la charge, le temps de charge de contrôle, peut également configurer et télécharger le paramètre correspondant via le port série;

Description de la fonction:

1. Fonction de contrôle de charge automatique:

En réglant la volt-HI: «UP» volt-LI: «dn»; Lorsque la tension de la batterie est inférieure à la volt-LI: «dn», le relais mène, le chargeur commence à charger la batterie; lorsque la tension de la batterie est jusqu’à volt-HI: «UP», le relais est déconnecté et la charge automatique est terminée une fois;

2. Fonction de contrôle du temps de charge:

Comment activer la fonction de contrôle du temps?

Après avoir entré le jeu de paramètres, définissez le paramètre op est différent de zéro, puis activez la fonction de contrôle de l’heure, le paramètre par défaut op est: –:– h, la valeur par défaut n’active pas la fonction de contrôle du temps;

Après la fonction de contrôle de l’heure d’ouverture (OP est non nul), lorsque la tension de la batterie est inférieure à la tension-LI’dn ‘, le chargeur a commencé à charger la batterie, le système a commencé à l’horloge; pendant la synchronisation, la tension de la batterie ??? volt-HI’UP’, déconnexion du relais; Si le temps OP est écoulé, La tension de la batterie est toujours la tension inférieure-LI’dn ‘, le relais maintient la conduction, ferme automatiquement la fonction de contrôle du temps de charge et clignote le H:ER pour rappeler à l’utilisateur, le réglage des paramètres de temps est déraisonnable; Appuyez sur n’importe quelle touche pour arrêter de clignoter;

Remarque: Format de l’heure: 00:59 (00 pour les heures, 59 pour les minutes) L’heure maximale est 99:59, soit 100 heures.

3. Téléchargement de données série et fonction de réglage des paramètres:

Le système prend en charge le téléchargement des données UART et le réglage des paramètres UART:115200,8,1

Fonction Cmd

Sur les relais permettent d’ouvrir

Désactiver Relais désactiver pour ouvrir

Démarrer le téléchargement des données

Arrêter le téléchargement des données

Lire Lire le paramétrage

Dw10.0 Réglez volt-LI:’dn’

Up20.0 Set volt-HI:’UP’

Xx: xx Régler le temps de charge OP 00:00 arrêter le temps de charge

Format du message de téléchargement de données:

Tension de la batterie + pourcentage de la batterie + temps de charge + état de charge 12.0V,020%,00:10,OP

Réglage des paramètres:

Appuyez et maintenez enfoncée la touche SET pour entrer dans l’interface de réglage;

Changez les paramètres que vous souhaitez définir en appuyant brièvement sur SET;

Après la sélection des paramètres, peut être réglé par la touche UP/DOWN pour prendre en charge la pression courte, la pression longue (augmentation ou diminution rapide); Pour définir d’autres paramètres, répétez l’étape b, c);

Une fois tous les paramètres définis, appuyez longuement sur la touche de réglage pour quitter et enregistrer;

La description principale de fonction:

Dans l’interface Exécuter (interface principale):

Appuyez brièvement sur le bouton SET pour afficher l’ensemble de paramètres actuel; Appuyez brièvement sur le bouton UP, le pourcentage de charge et le temps de charge d’affichage à bascule;

Appuyez brièvement sur le bouton BAS, sélectionnez Activer/désactiver le relais, si le relais peut être fermé, affichera «off» comme rappel;

Appuyez longuement sur le bouton UP, changez d’état de faible puissance

Activé: aucune opération en 10 minutes pour éteindre le rétroéclairage

OFF: le rétroéclairage est toujours lumineux

Appuyez longuement sur le bouton SET, entrez les paramètres.

Calcul du pourcentage de tension:

Pourcentage de tension = tension de la batterie/(volt-HI – volt-LI)

Caractéristiques supplémentaires

A) Fonction d’enregistrement du temps de charge: pas de contrôle du temps de charge ouvert, le produit enregistrera un temps plein, lorsque l’interface d’affichage du temps d’entrée, affichage clignotant du temps de charge, et puis quitter l’interface d’affichage de l’heure ou la prochaine charge à ouvrir (conduction de relais) lorsqu’il est vide;

B) Détection automatique des paramètres: Lorsque les paramètres sont définis, quittez, si volt-LI dn??? volt-HI UP, le système affichera "ERR" comme rappel;

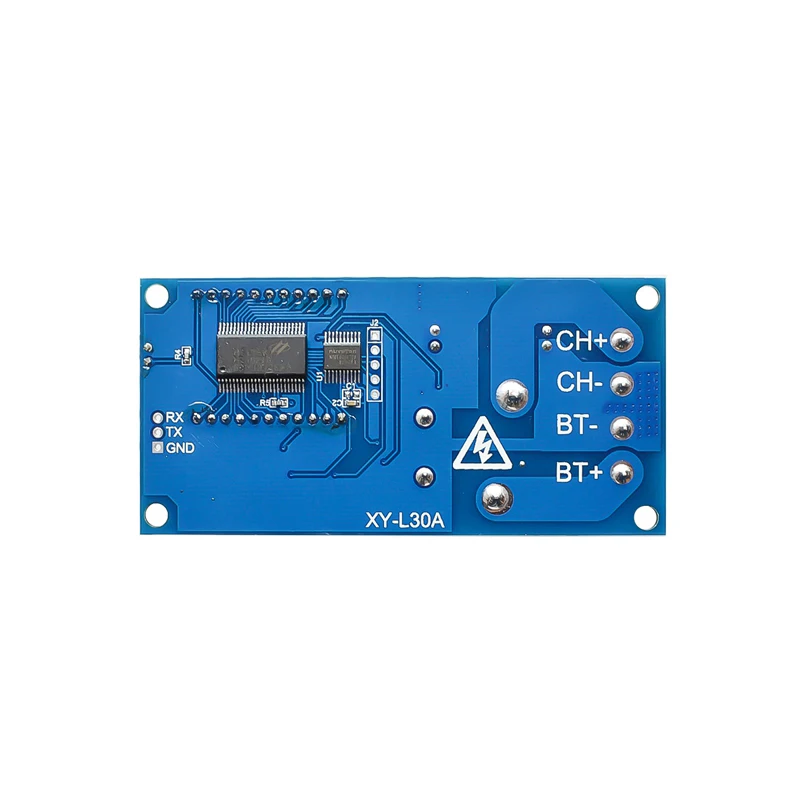

C) Détection d’accès à la batterie: Ce produit attaché à la batterie, s’il n’est pas connecté à la batterie, le système sera affiché dans la liaison descendante "NbE" comme un rappel

Analyse des défaillances communes

Q: Combien convient à une utilisation de niveau V? Quelle tension v ce module convient-il?

R: Cette section convient au minimum 6V, à la plage de tension la plus élevée de 60V, au niveau de dépense maximum de 48V, car la batterie 48V est pleine d’électricité en 60V, puis une forte fièvre, si votre batterie est supérieure à 48V, veuillez sélectionner une autre section.

Q: La puissance des appareils électriques suivants s’est cassée! LED clignotante?

R: C’est parce que votre courant de charge est trop important ou que la capacité de la batterie est trop faible pour que l’alimentation atteigne immédiatement la limite de tension, le relais se déconnecte, se déconnecte, la tension et rapidement vers le bas à la tension inférieure, et a commencé à recharger, le cycle, À ce moment, vous souhaitez réduire la ligne de courant de charge uniquement, le courant de charge correspond généralement à la capacité de la batterie de 1 à 1.5, comme le courant de charge de la batterie de 20Ah généralement autour de 2-3a! Notez qu’une charge de courant importante provoquera un vieillissement accéléré de la batterie, des kits de batterie et même des explosions!

Q: Quel mode de contrôle? Puis-je effectuer le cycle de charge automatiquement? Puis-je utiliser la charge latérale? Puis-je limiter le flux?

R: C’est le contrôle de tension, par exemple, définissez la limite de tension de 12.0V, tension jusqu’à 14.5V, charge de tension à 14.5V cette valeur sur la mise hors tension, tension vers le bas pour le relais 12.0V fermé et commencer à charger, peut être rempli avec le côté, mode de contrôle de tension seulement pour éteindre et ouvrir, Ne peut pas limiter le débit, le courant de charge dépend complètement de votre chargeur!

Q: L’entrée 12V peut charger ou non la batterie 24V, ou entrer 48V peut donner une charge de batterie 12V?

R: Il s’agit d’un simple contrôleur de tension, ne joue que le rôle de commutateur, ne peut pas basculer vers la charge de la batterie, vous voulez donc donner quelle charge de batterie pour être prêt quel type de chargeur! C’est nécessaire!
