LCD DRO YH800-3 3 axes affichage de lecture numérique 19 langues TTL AC110V/220V pour fraiseuse alésage EDM encodeur d’échelle linéaire

Description

LCD DRO YH800-3 3 axes affichage de lecture numérique TTL AC110V/220V pour tour moulin verre échelle linéaire encodeur

SNSNTDRO YH800-3 est défini en 19 langues, ce qui est pratique pour les utilisateurs de différents pays, facile à utiliser et fonctions complètes.Largement utilisé dans les tours, les fraiseuses, les meuleuses, la coupe de fil, les perceuses, etc.

Supporte le chinois simplifié, le chinois traditionnel, l’anglais, le russe, l’allemand, le français, l’espagnol, le coréen, le turc

Qu’est-ce que dans le paquet

-1 écran LCD YH800-3 pièce, couvercle d’affichage, support de montage, sac à vis, manuel d’utilisation

Fonctionnalités du DRO

Paramètre de lecture numérique DRO
1. Plage de tension : CA 90 V ~ 260 V/50 Hz ~ 60 Hz.
2. Signal acceptable : onde carrée TTL/EIA-442
3.Prise : DB9
4. Résolution acceptable : 10 um, 5 um, 2 um, 1 um, 0,5 um.

Avantage
1.Plein de fonctionnalités et peut être largement utilisé pour le moulin, le tour, le perçage, l’alésage, la coupe de fil, etc.
2.La large tension AC 90-260 V peut être largement utilisée dans le monde entier.
3.Nous proposons différents types de prises aux États-Unis, en Australie, en UE et au Royaume-Uni pour différents pays si besoin.
4.Il peut être associé aux balances linéaires Sino, Rational, Easson et à toutes les marques chinoises, très faciles à utiliser.
5.Grand écran LCD, date facile à lire pendant le travail.

Spécifications
Le YH800-3 offre une console d’affichage universelle haute performance avec fonctions de fraisage, de tour et de meulage.
Ce modèle à 3 axes permet de connecter jusqu’à 3 encodeurs linéaires.Des interfaces supplémentaires sont disponibles pour combiner l’axe ou convertir l’entrée en fonction des équipements d’autres fabricants.Veuillez consulter le guide de compatibilité de l’encodeur ci-dessous.
Membrane de panneau avant durable avec interrupteurs tactiles et boîtier moulé sous pression robuste.
Grand écran LCD facile à lire.
Les fonctions incluent ; PCD, ligne de trous, mémoire de 200 zéros, affichage rayon/diamètre, décalages d’outils.

Le DRO YH800-3 est un affichage numérique multifonctionnel à 3 axes.Il peut adapter les différents besoins d’usinage en modifiant les paramètres du système.Il dispose de nombreuses fonctions d’usinage graphique, telles que : fonction de calcul d’arc, trous circulaires également divisés, perçage de trous le long d’une ligne oblique, traitement de surface angulaire, fonction de calcul, mesure pour fonction conique, fonction de filtre numérique.Ces fonctions apportent la facilité de la fonction graphique.La fréquence d’entrée disponible du DRO peut atteindre 5 MHz avec A/B, elle est également avancée dans le monde et c’est la première usine qui utilise une calculatrice 16 et 32 bits dans le système DRO en Chine.

Fonctions de base
Fonction de position zéro auxiliaire à 200 points
Fonction de division médiane
Écran de conversion "mm/pouce"
Affichage du commutateur rayon/diamètre
Compensation d’erreur segmentée
Compensation d’erreur linéaire
Mémoire d’interruption de courant
Interrupteur de veille
Calcul des mathématiques
Interface RS-485-C (option)

Fonctions d’usinage
Division circonférentielle PCD (applicable à la fraiseuse et au testeur d’étincelles)
Fonction d’usinage de chambre d’involution (applicable à la fraiseuse)
Usinage biseauté/traitement de surface angulaire (applicable à la fraiseuse)
Fonction N3 (applicable à la fraiseuse)
Alésage diagonal (applicable à la fraiseuse)
Fonction arc R (applicable à la fraiseuse)
Fonction de mesure conique (applicable au tour)
Bibliothèque à 200 outils (applicable au tour)
Fonction anti-goutte (applicable à la rectifieuse)

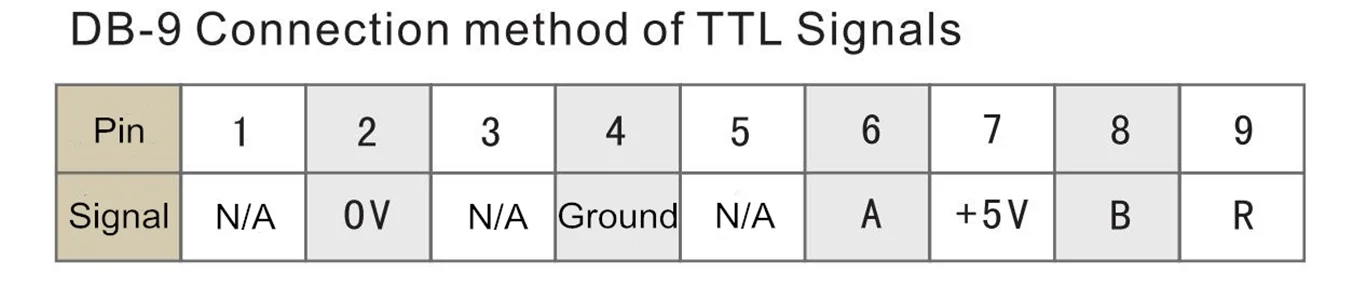

Schéma de câblage DRO DB9

Conseils

Le forfait n’inclut pas les balances, veuillez contacter le vendeur si les balances sont nécessaires.
