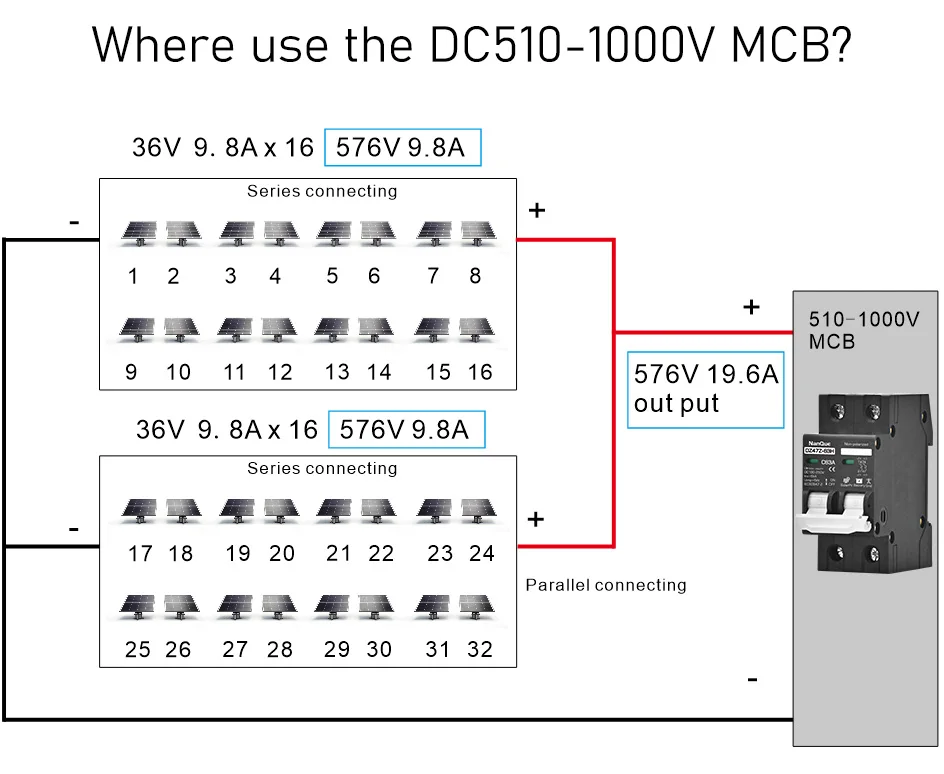

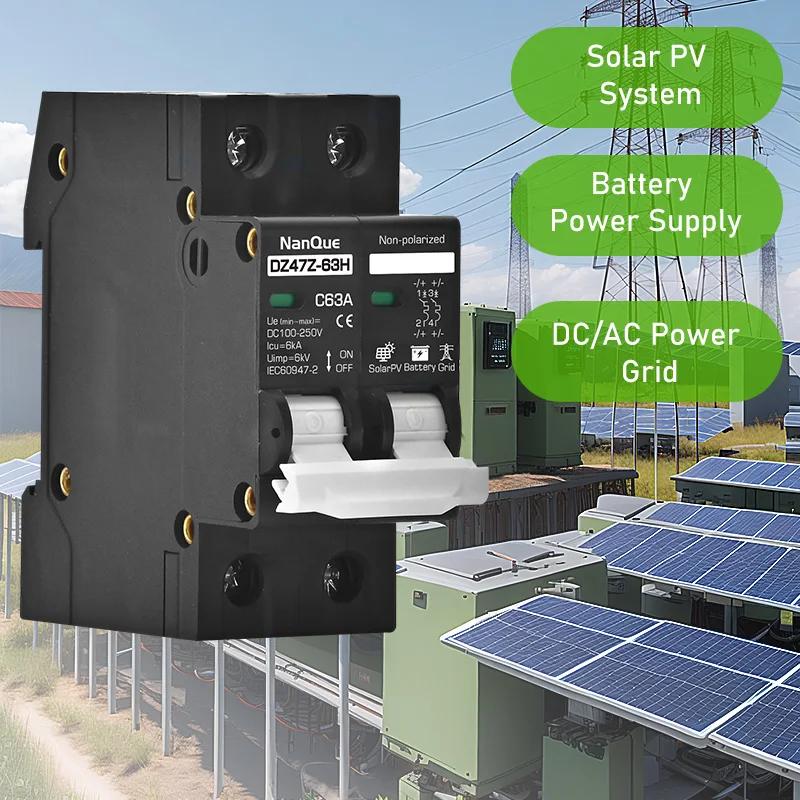

Application : énergie photovoltaïque, éolienne, nouvelles énergies, circuits de batteries, bornes de recharge pour véhicules électriques, armoires de distribution de stockage d’énergie, etc.

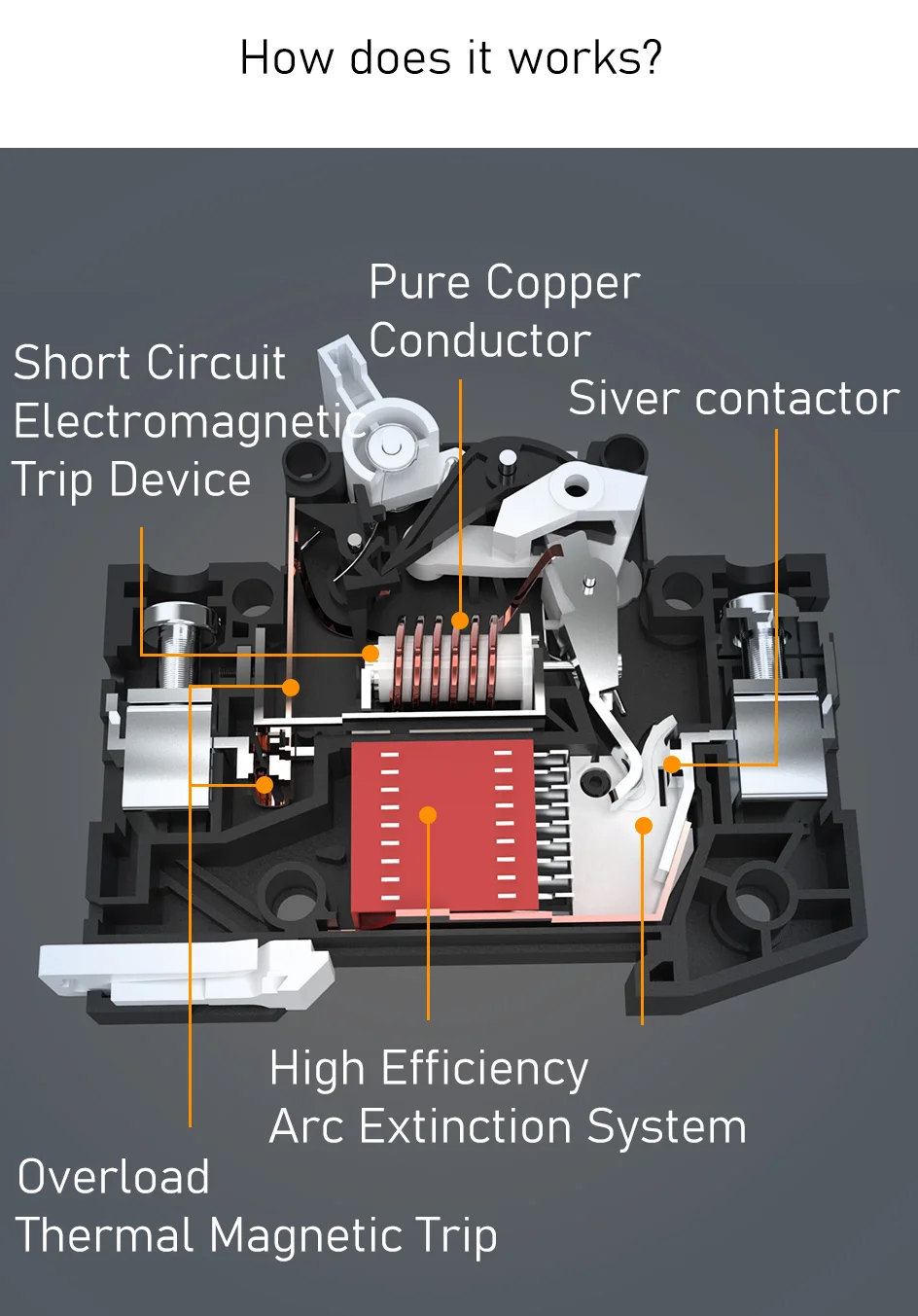

Caractéristiques : courant élevé, mécanisme d’extinction d’arc à haute efficacité, mécanisme de fermeture et d’ouverture rapide

Utilisation : pour la protection des circuits, avec protection contre les courts-circuits, protection contre les surcharges, peut également être utilisé comme interrupteur normal, peut être commuté à chaud, peut être réutilisé et protégé.

Paramètres

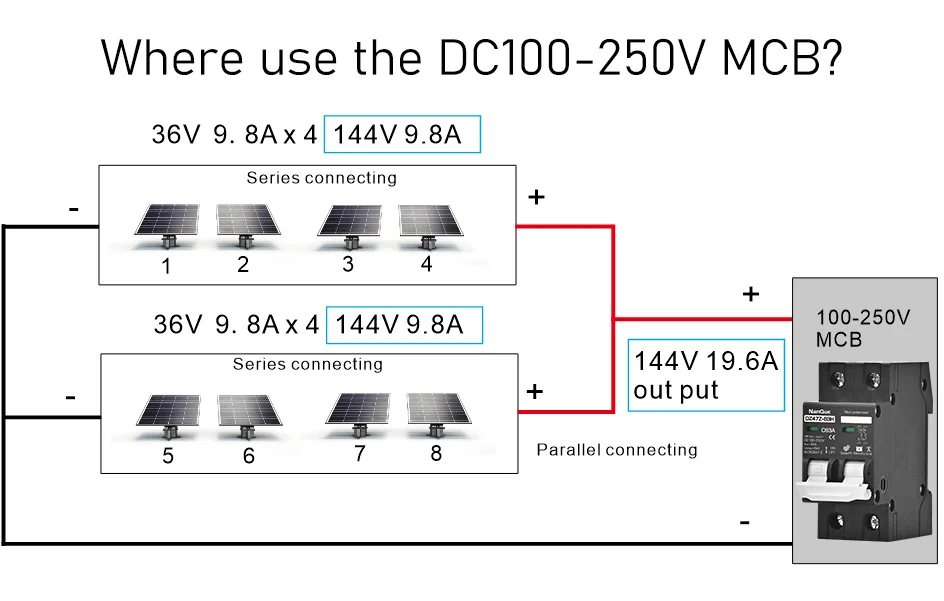

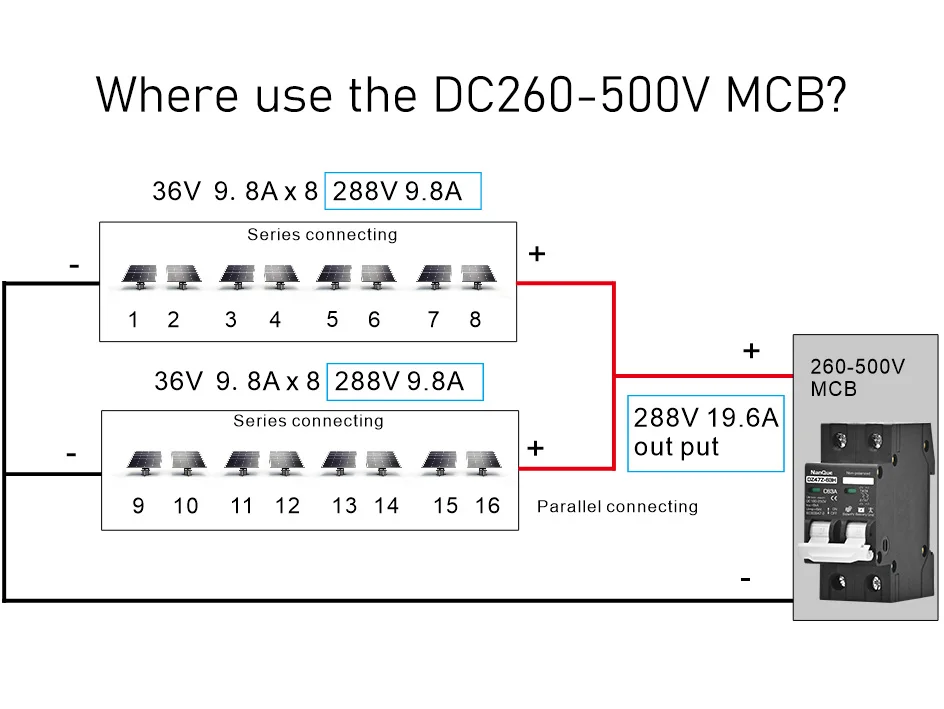

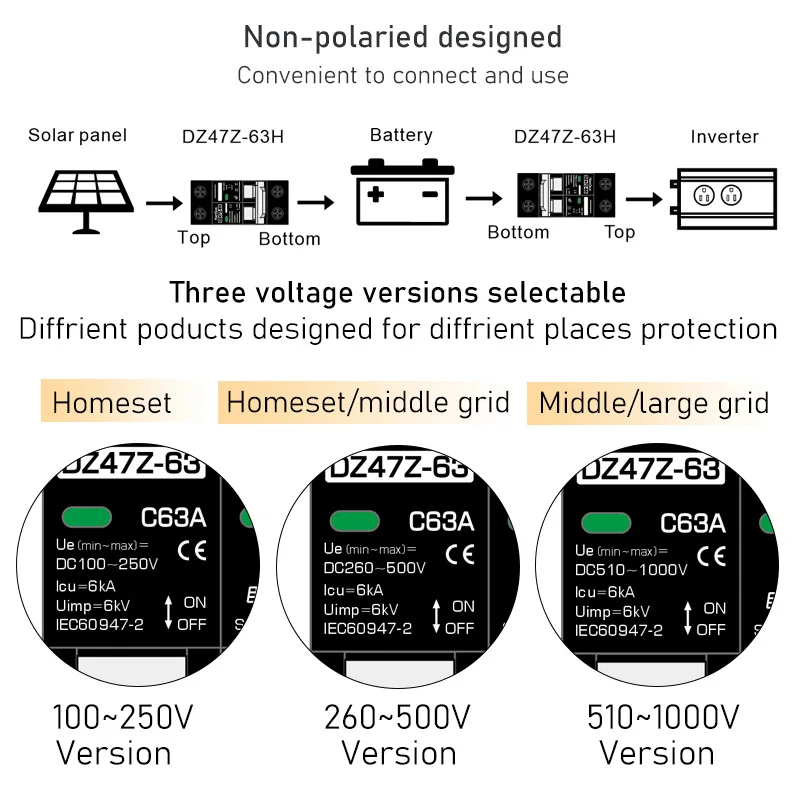

Tension nominale : DC100-250V, DC260-500V, DC510-1000V, AC110-400V

Courant nominal : 16 A, 20 A, 25 A, 32 A, 40 A, 63 A

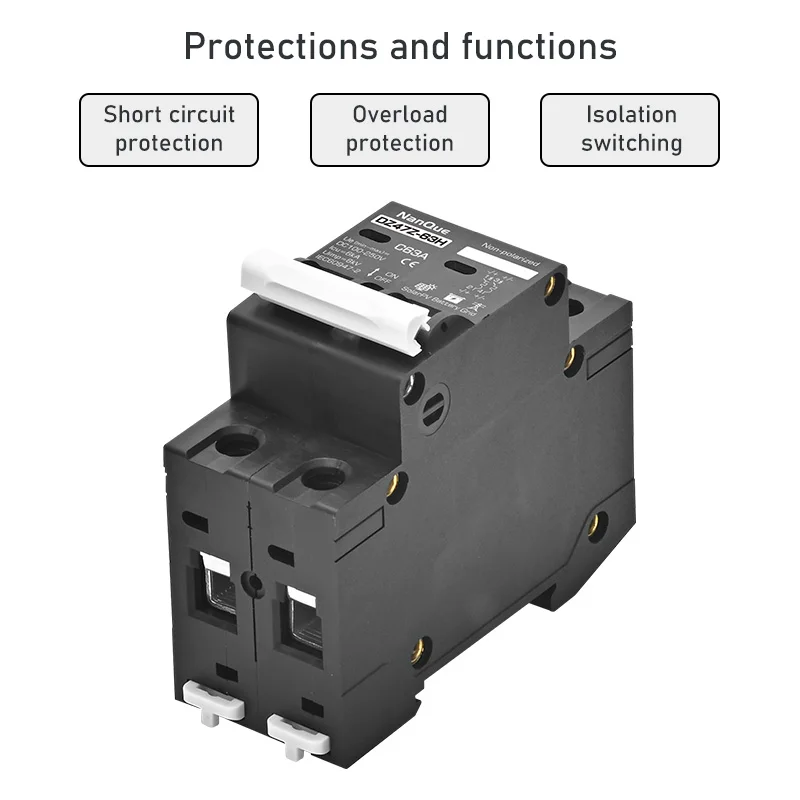

Fonctions : protection contre les surcharges, protection contre les courts-circuits, interrupteur d’isolement

Pouvoir de coupure : 6 kA

Tension d’impulsion : 6 kV

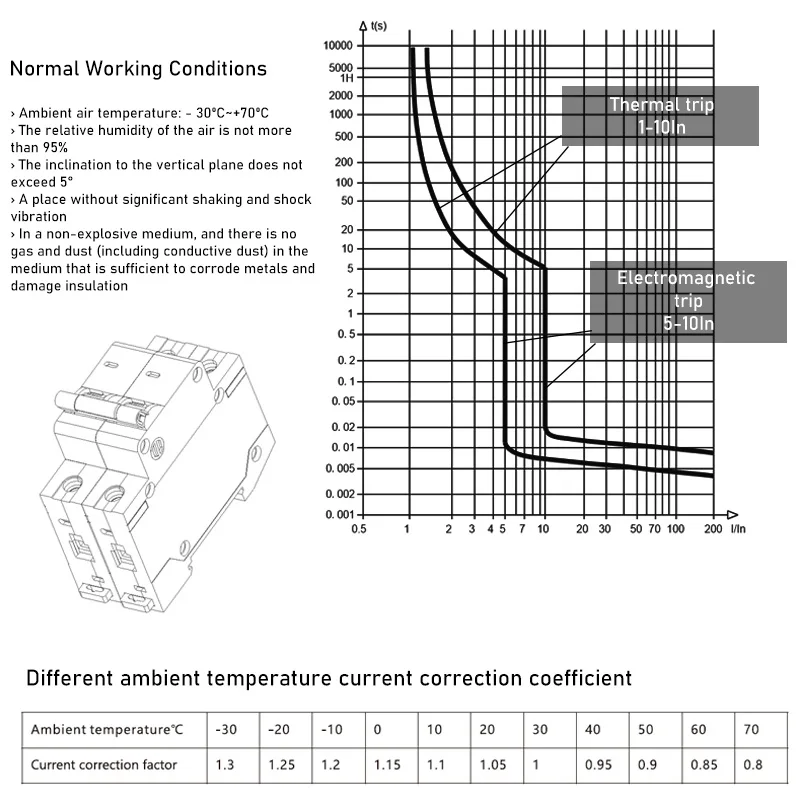

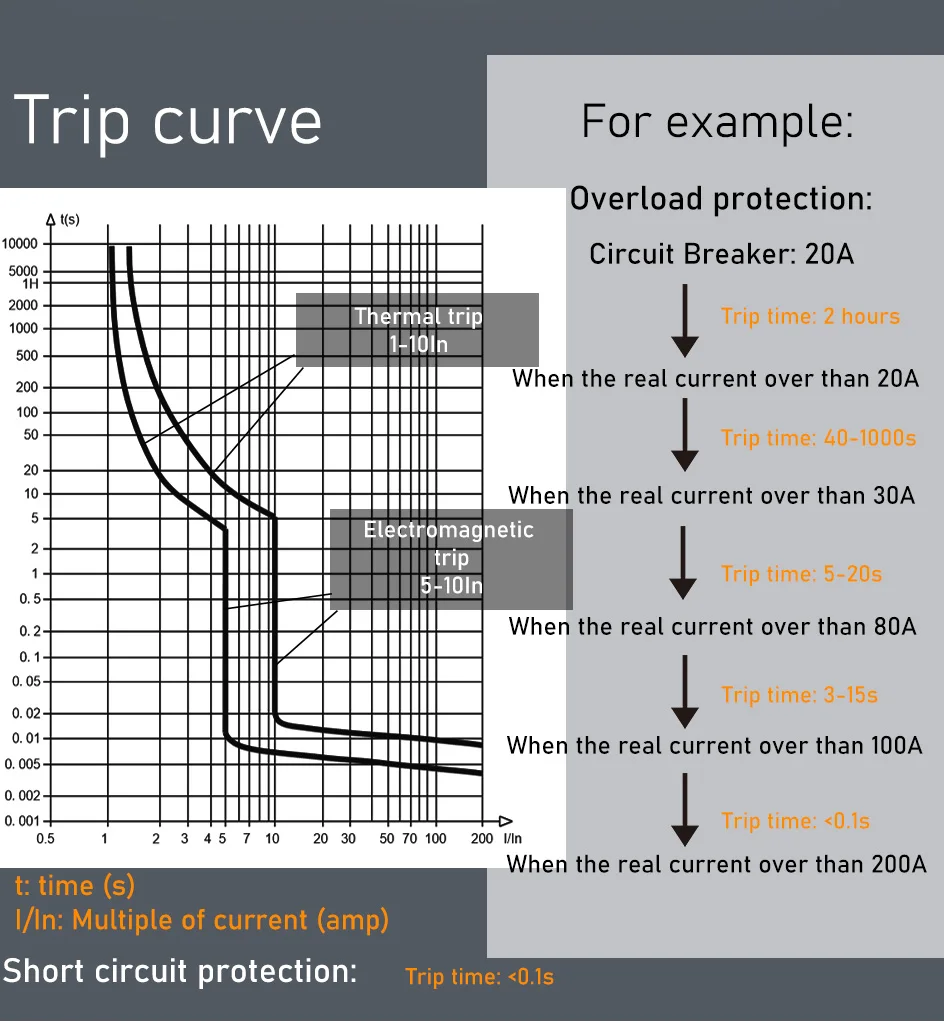

Courbe de déclenchement : Type C

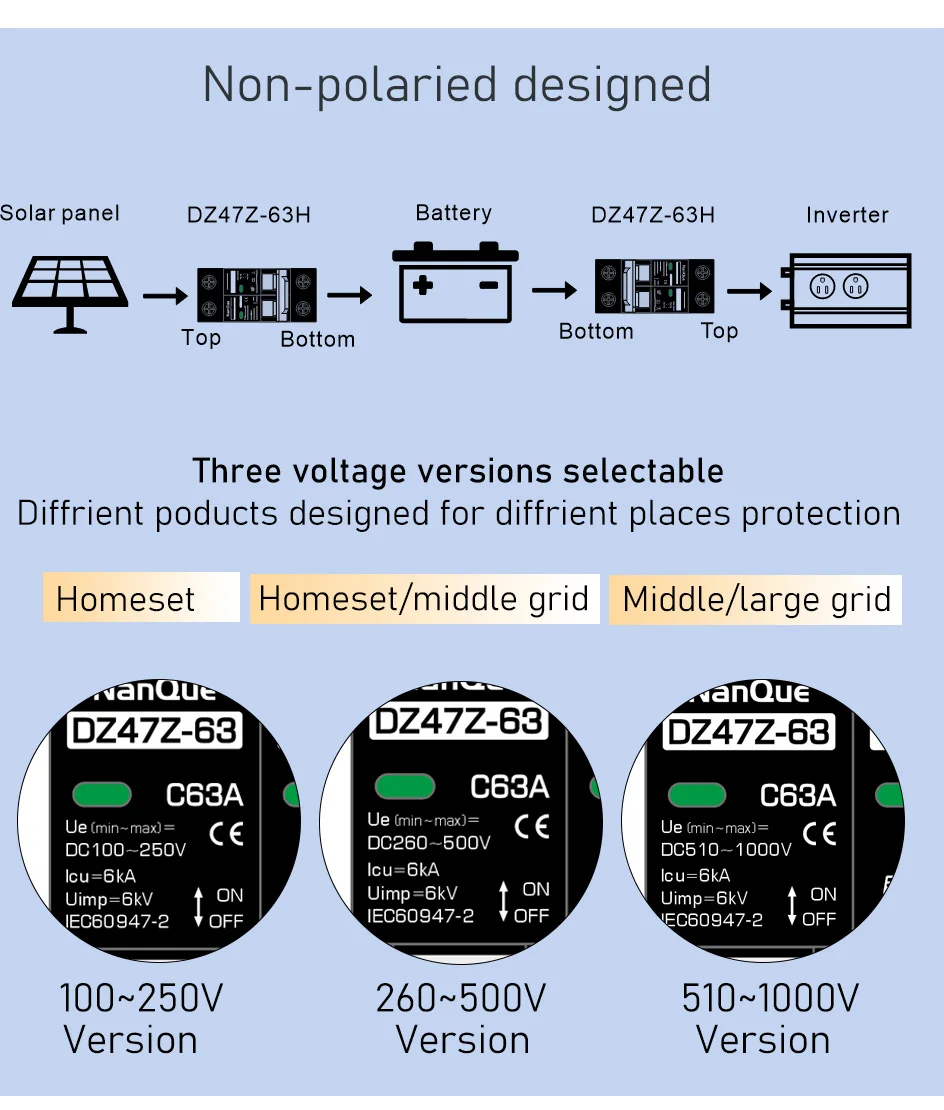

Polarisé : non polarisé 2 pôles

Type de voyage : thermo-magnétique

Durabilité mécanique : 10000 (100-250V), 8000 (260-500V), 5000 (510-1000V)

Durabilité électrique : 6000 (100-250 V), 4500 (260-500 V), 3500 (510-1000 V)

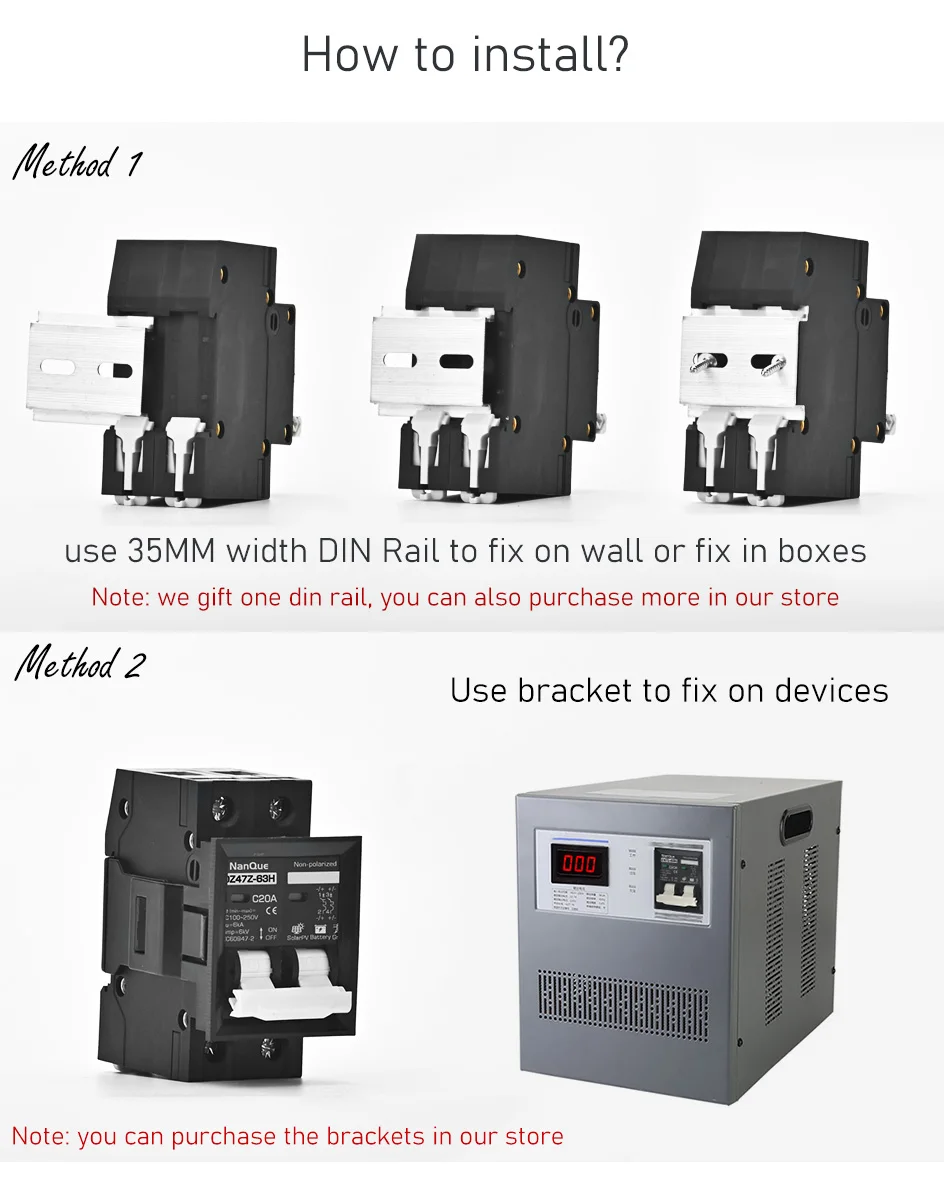

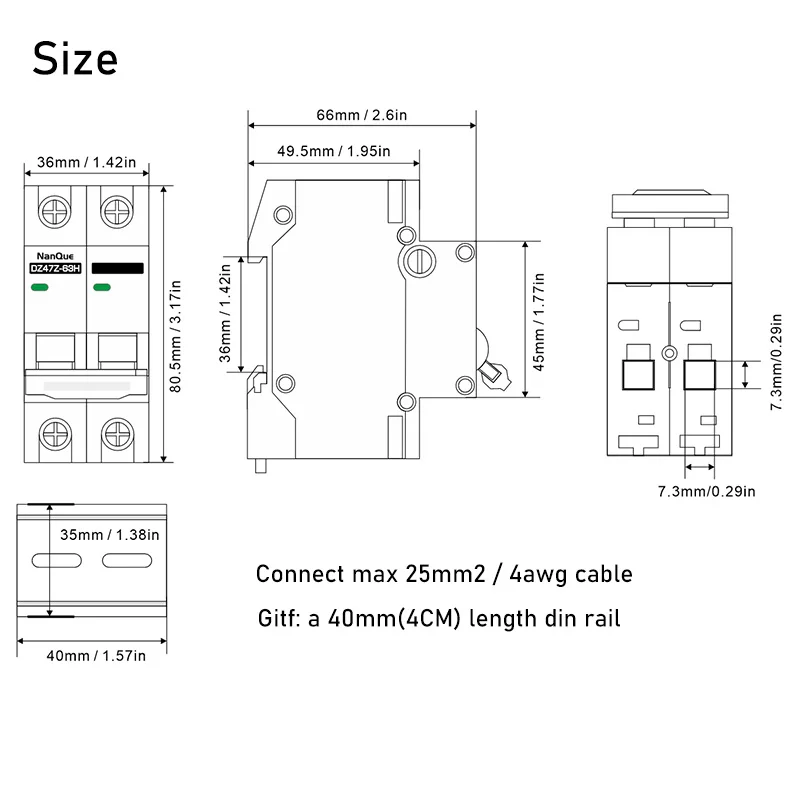

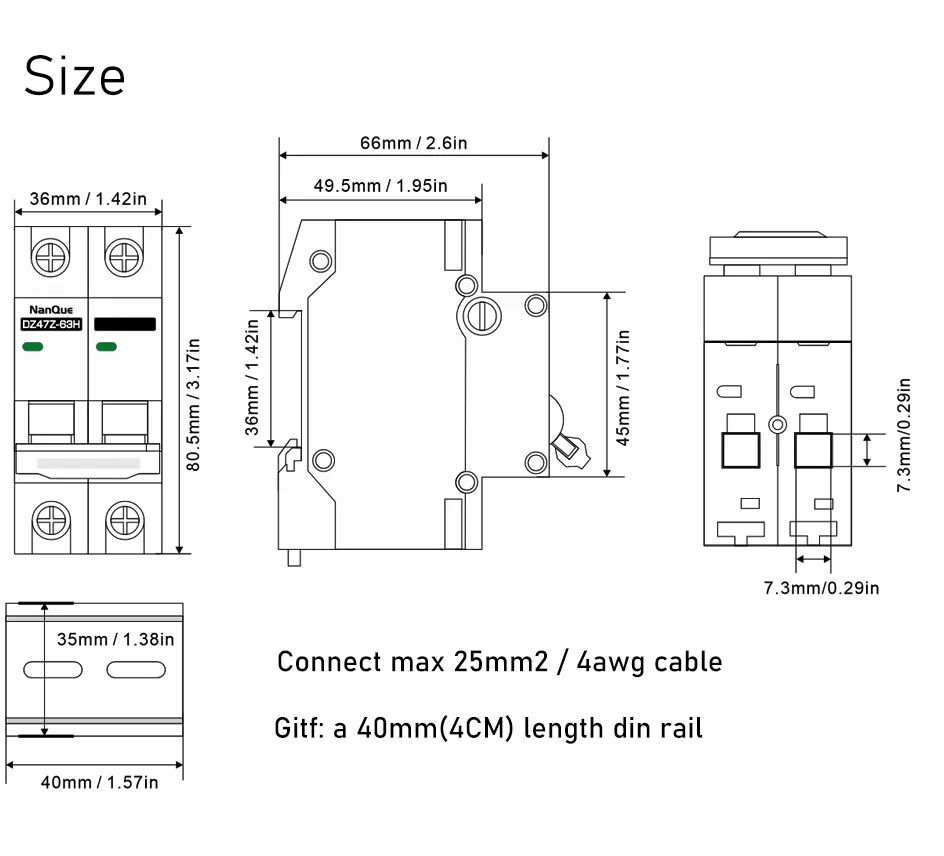

Montage : Rail DIN standard de 35 mm

Sertissage : Sertissage à vis

Capacité de câblage maximale : 25 mm²/4 AWG

Couple maximal ultime : 2,5 Nm

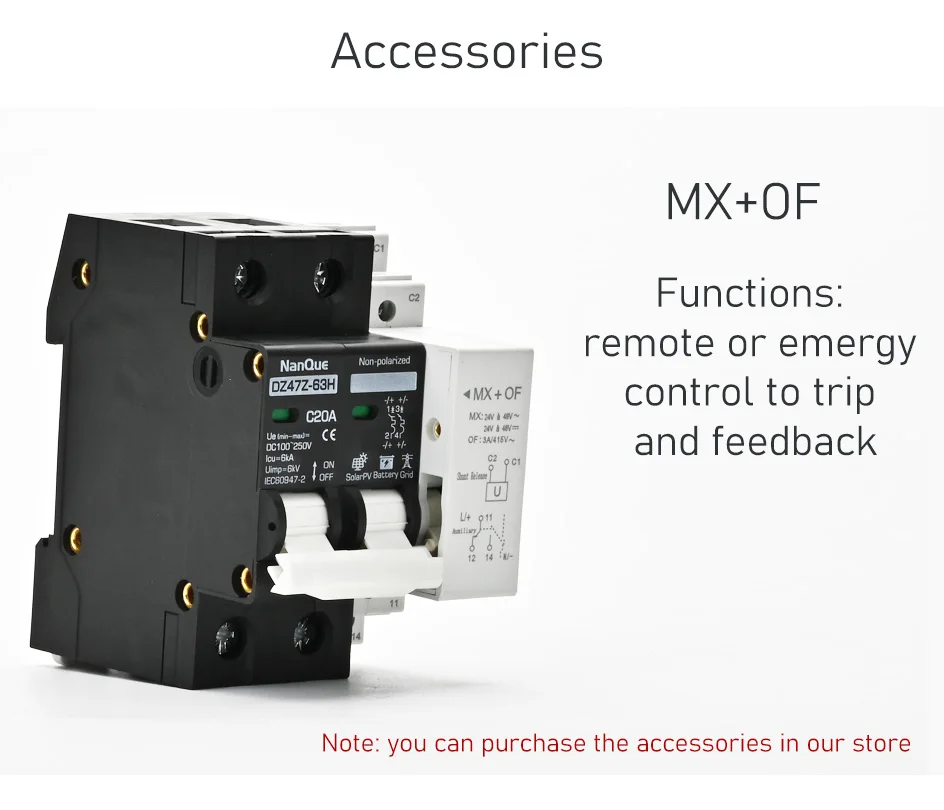

Accessoires (installation optionnelle) : MX+OF (shunt)

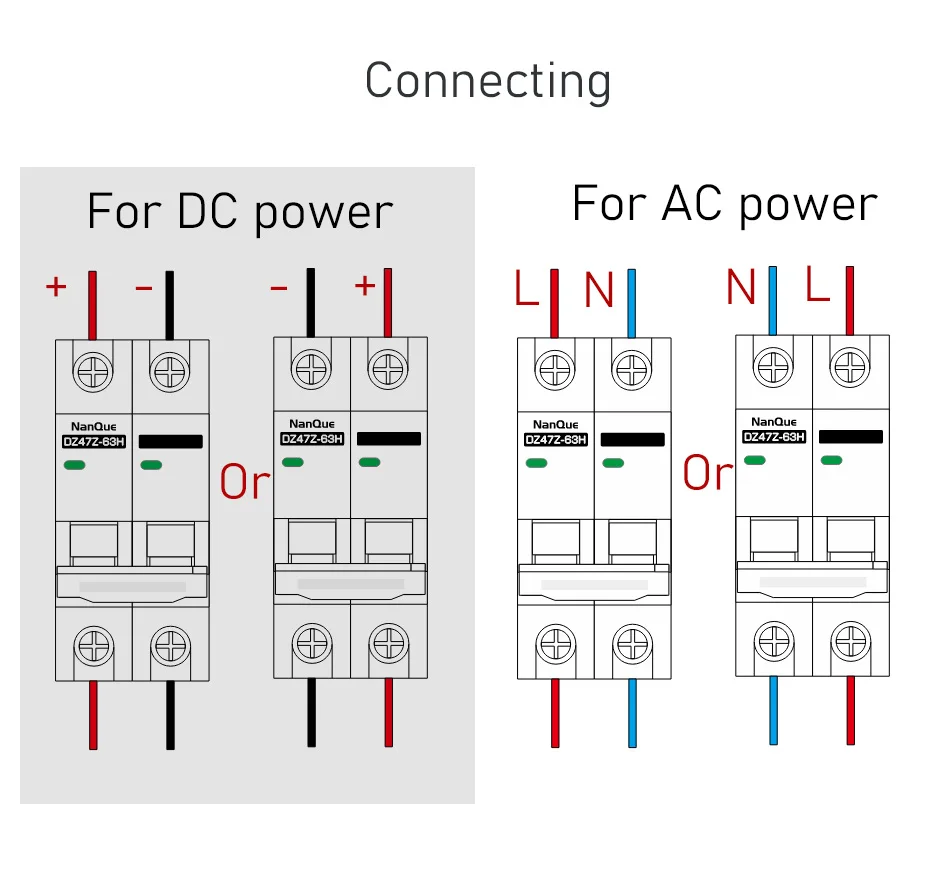

Déclencheur à distance + auxiliaire), MX (déclencheur à distance par shunt), OF (auxiliaire), SD (alarme) Installation et câblage : rail standard de 35 mm
Montage, capacité de câblage maximale de 25 mm²/4 AWG, couple de serrage maximal de 2,5 Nm, amovible et réinstallable.
