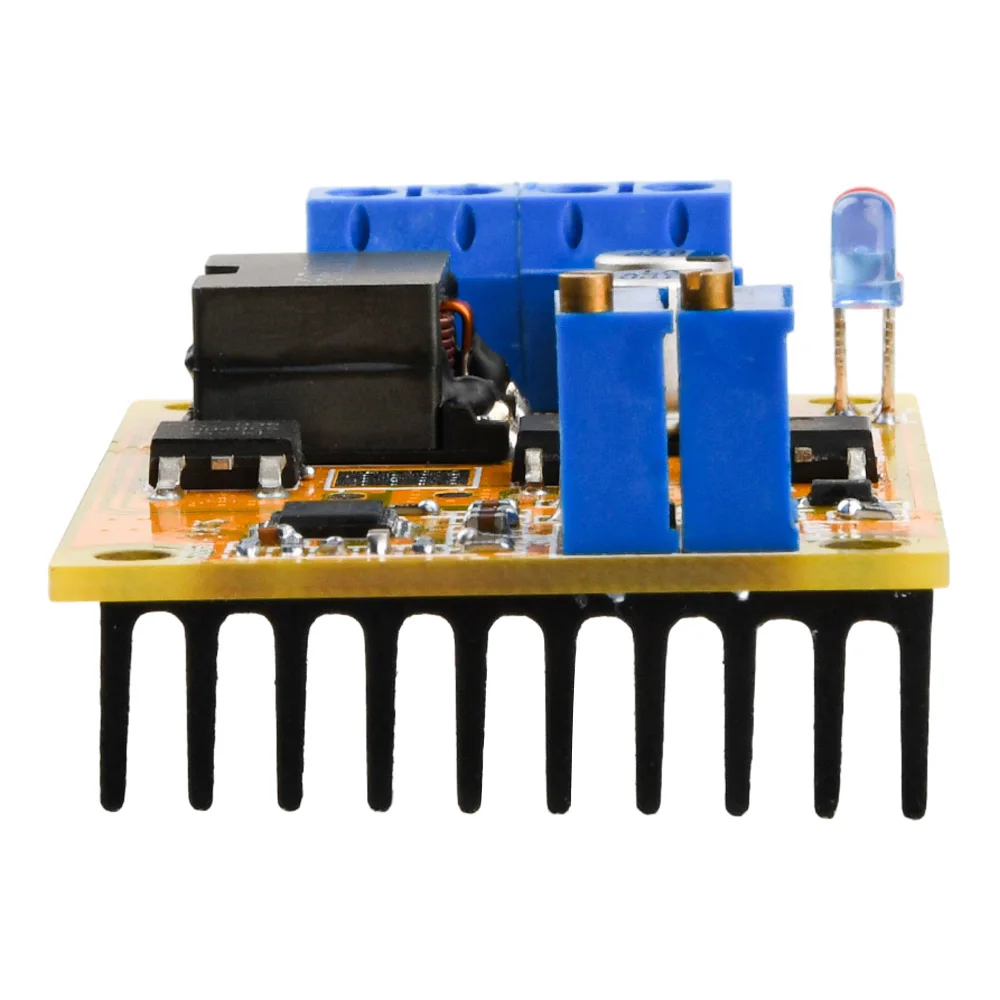

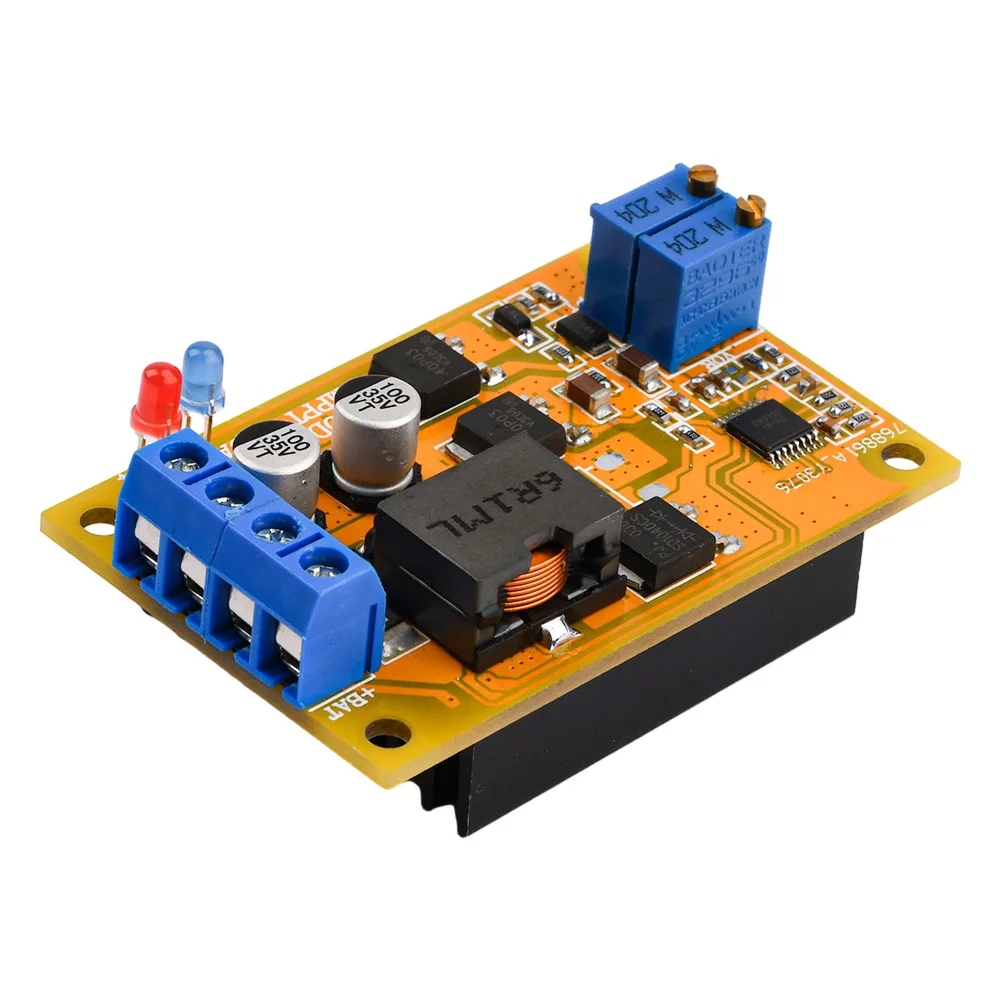

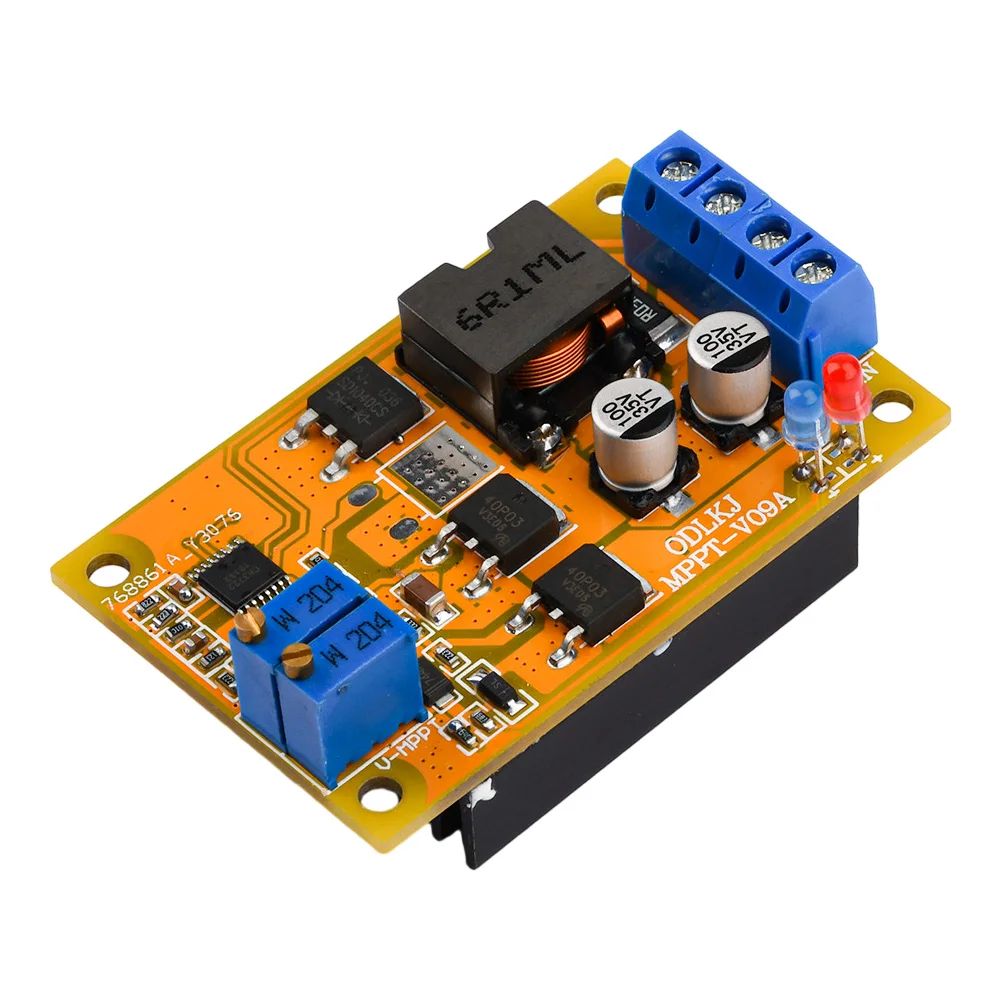

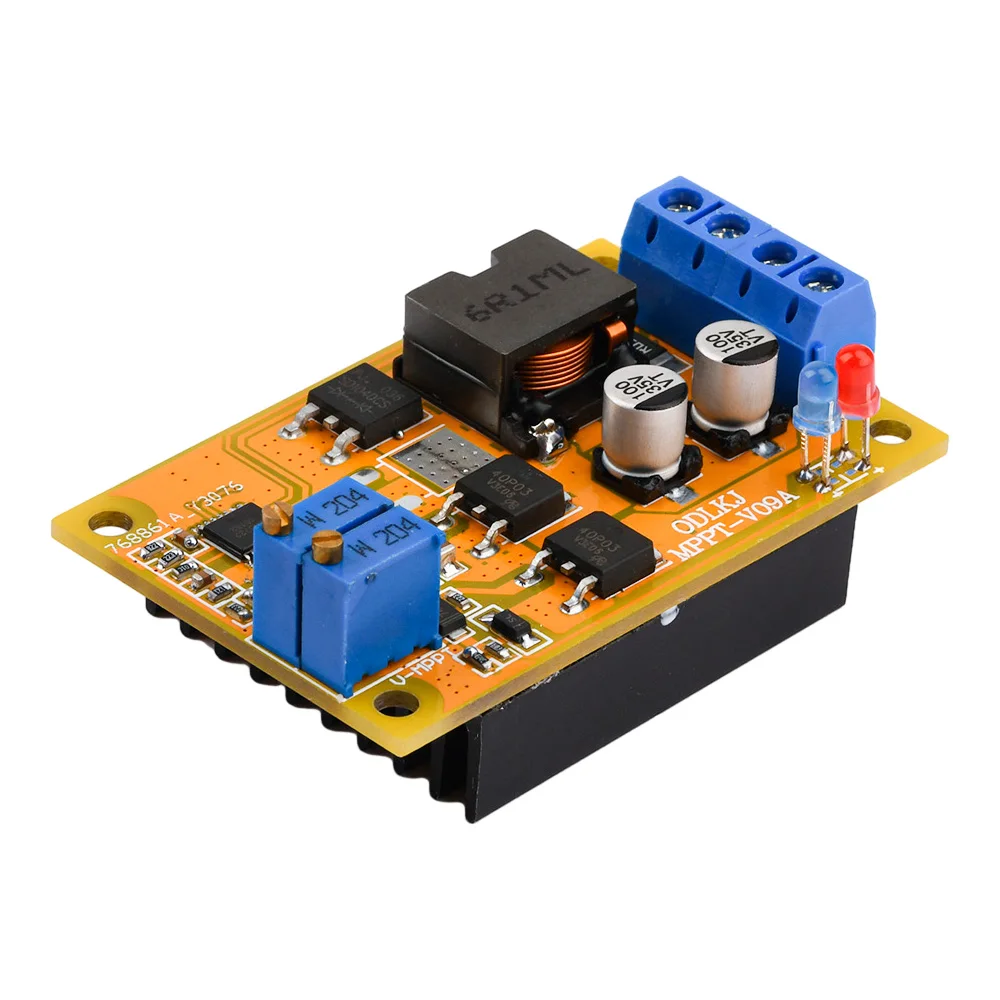

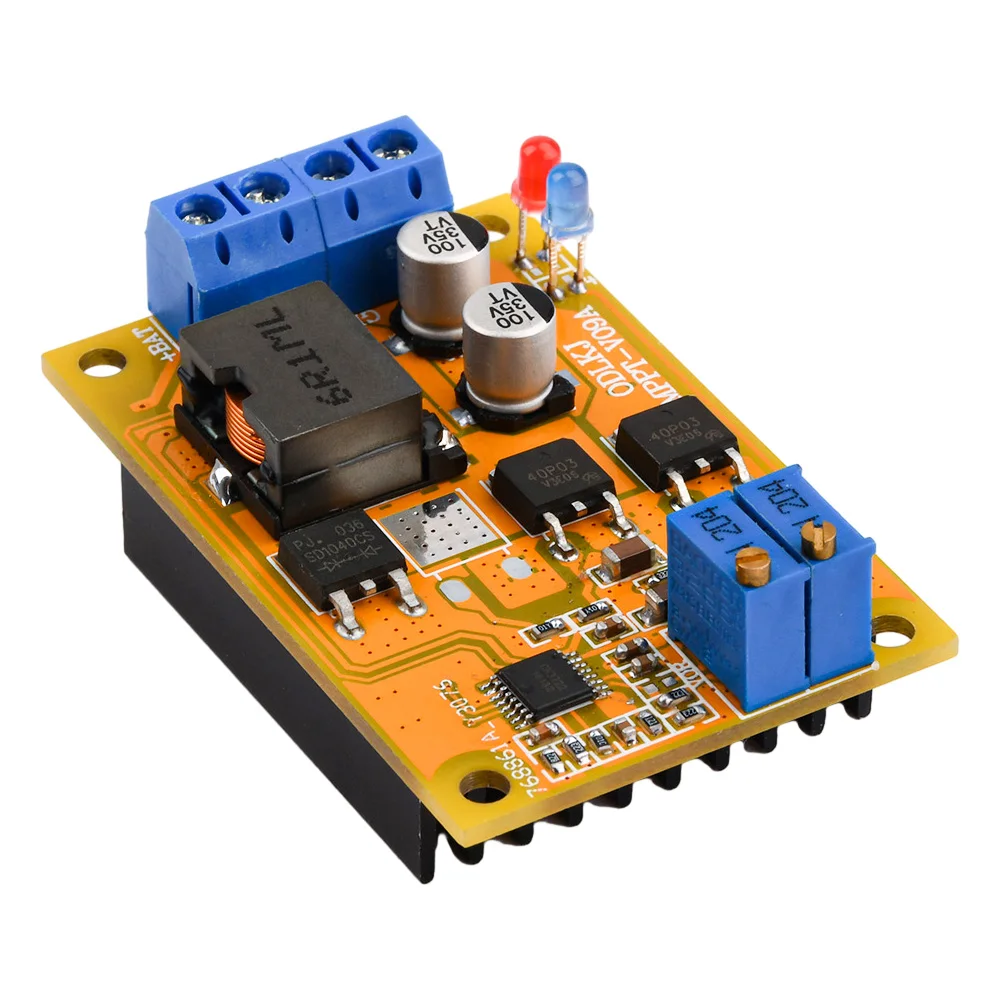

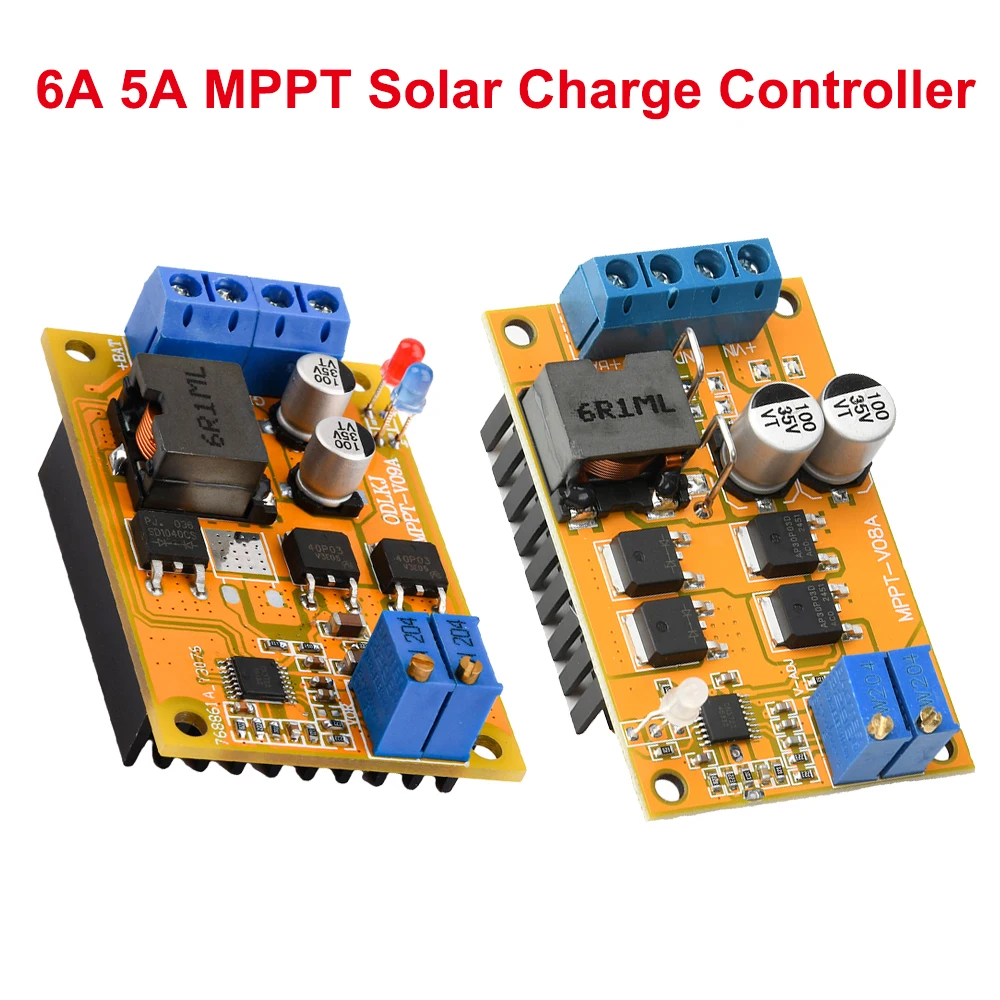

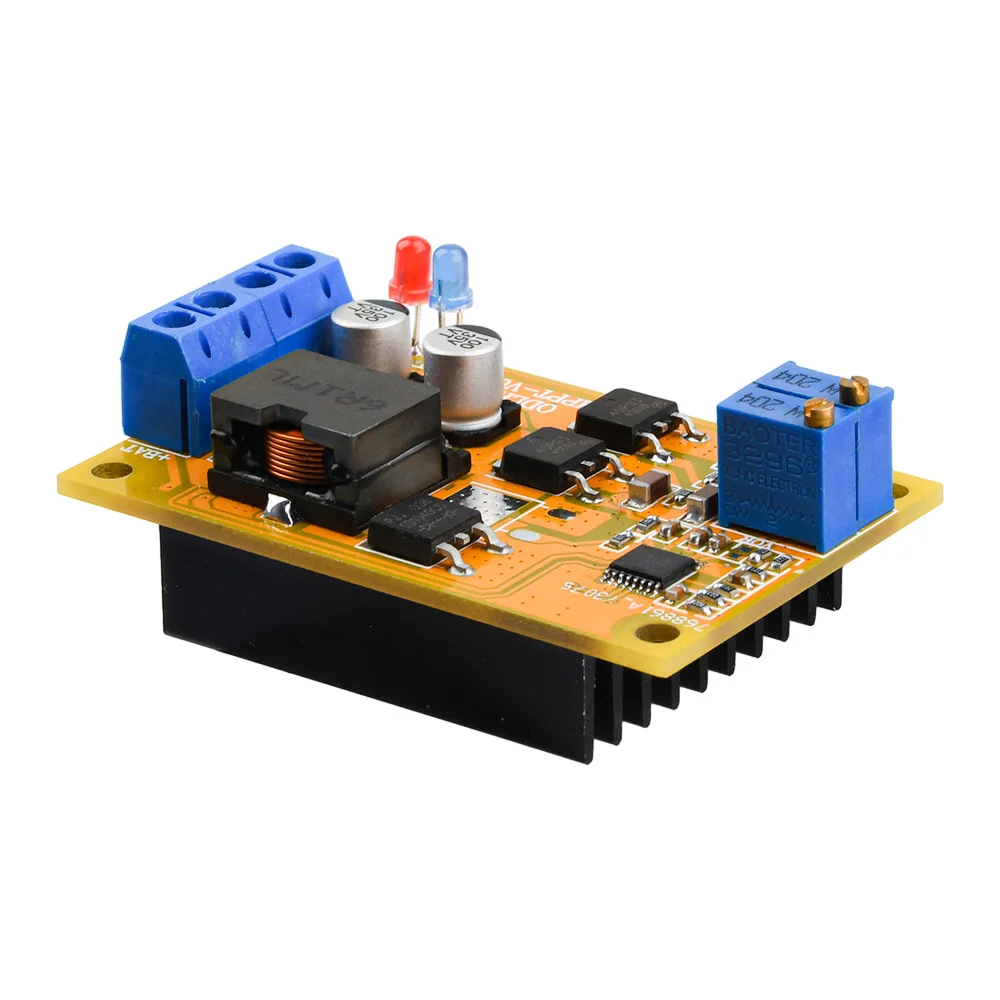

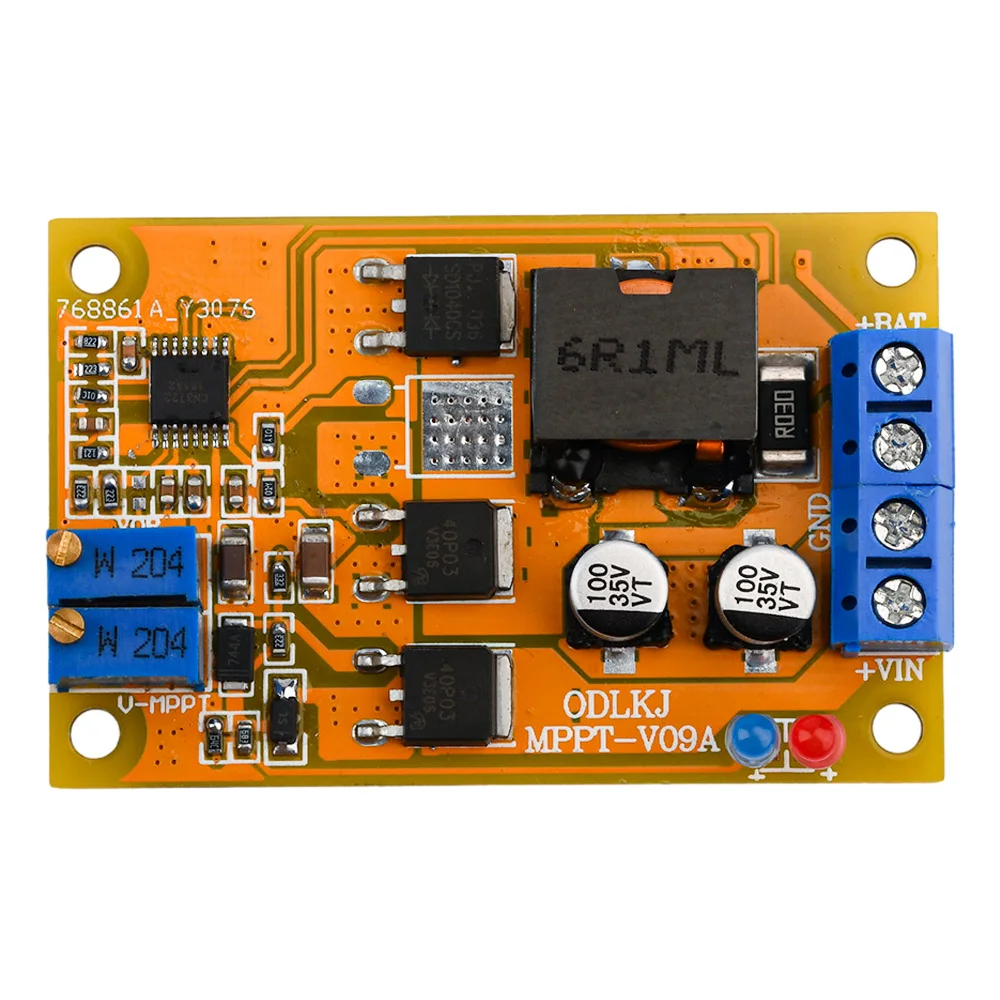

DC 100W 8-30V 5A 6A MPPT contrôleur de Charge solaire panneau de Charge solaire batterie au Lithium panneau de contrôle de Charge solaire

8-30 V CC 6 A.

Caractéristiques :
1. Le produit est fabriqué à partir de matériaux de haute qualité avec une qualité garantie
2. Performances stables du produit et longue durée de vie
3. Énergie solaire prise en charge maximale : 100 W, MPPT vraiment efficace
4. La tension de sortie peut être ajustée arbitrairement et le CC-CV peut être automatiquement contrôlé (il peut prendre en charge des batteries au lithium simples ou multiples ou des batteries au lithium fer phosphate ou au plomb).
5. La borne de la batterie est équipée d’une fonction de protection contre les surtensions

Spécification :
Suivi du point de puissance maximale des cellules solaires, courant de sortie supérieur au courant du panneau solaire, MPPT vraiment efficace, prenant en charge 7 V-28 V, panneaux solaires jusqu’à 100 W.
La tension de sortie peut être ajustée arbitrairement et le CC-CV est automatiquement contrôlé (il peut prendre en charge des batteries au lithium simples ou multiples ou des batteries au lithium fer phosphate ou au plomb).
Gestion complète de la charge de la batterie
Énergie solaire maximale prise en charge : 100 W
Fréquence de commutation PWM : 300 KHz
Réglage adaptatif du courant de charge à courant constant 6A
Charge d’entretien des batteries profondément déchargées
Double indication de l’état de charge et de l’état de la fin de charge (lumière rouge allumée pendant la charge/lumière bleue entièrement allumée/lumière rouge clignotante/lumière verte constamment allumée, indiquant aucune batterie connectée)
Fonction de démarrage progressif
Protection contre les surtensions d’extrémité de la batterie

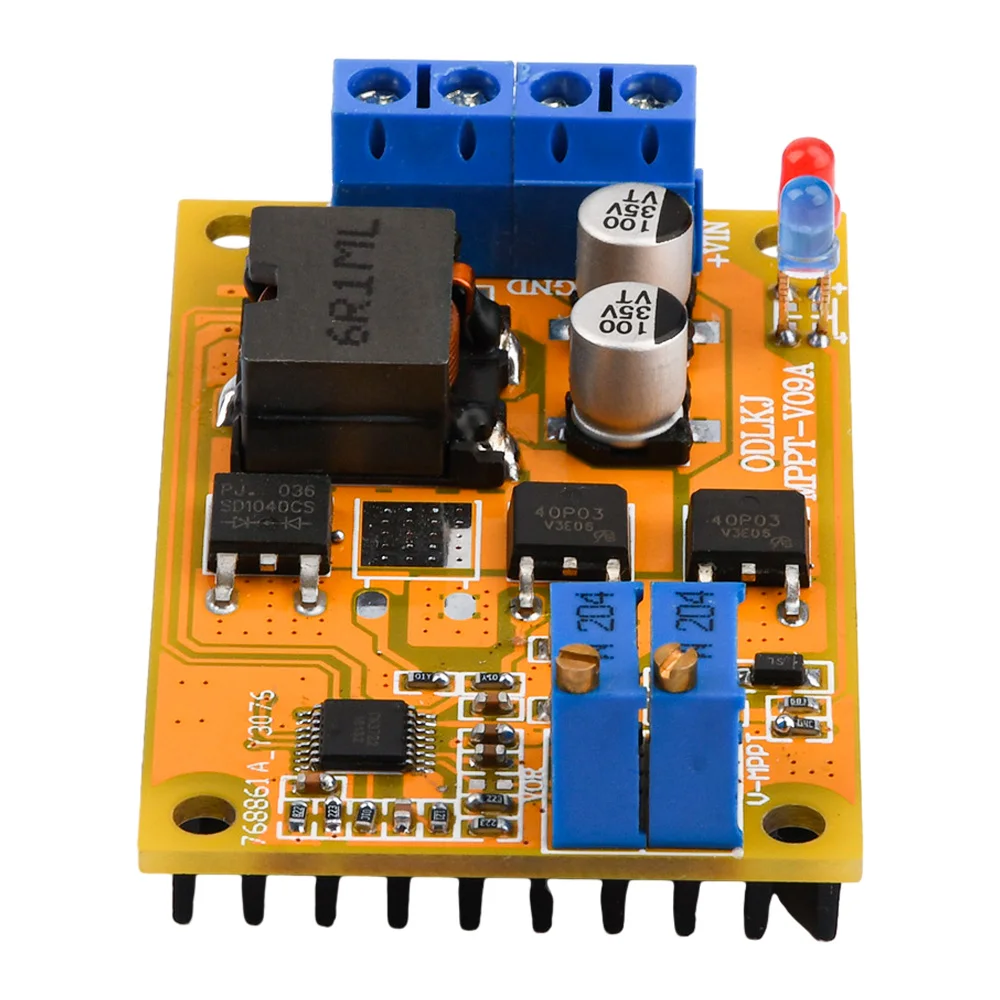

Nature du module : type Buck avec carte de charge de suivi de point de puissance maximale
Tension d’entrée 8-30 V
La tension de sortie est réglable de 4,2 à 28 V et l’entrée est au moins 2 V supérieure à la sortie.
Courant de sortie 6A réglage adaptatif
Efficacité de conversion : 92% de sortie typique, sortie 18V 14V

Le forfait comprend:
Module X1

CC 8-28 V 5 A.

Caractéristiques :

1. Technologie de suivi du point de puissance maximale MPPT, ajuste automatiquement le courant de sortie, maximise l’utilisation de l’énergie solaire

2. Large plage d’entrée de tension (DC 8-28 V), adaptable à une variété de types de batteries, forte compatibilité

3. Conception à très faible consommation, réduit la perte de tension et améliore l’efficacité de conversion jusqu’à 95 % de crête

4. Fonctions de protection multiples, y compris la protection de connexion inversée d’entrée et la protection anti-reflux nocturne, plus sûre à utiliser

5. Plage de température de fonctionnement de qualité industrielle (-40°C à +85°C), adaptable aux environnements extrêmes, stable et fiable

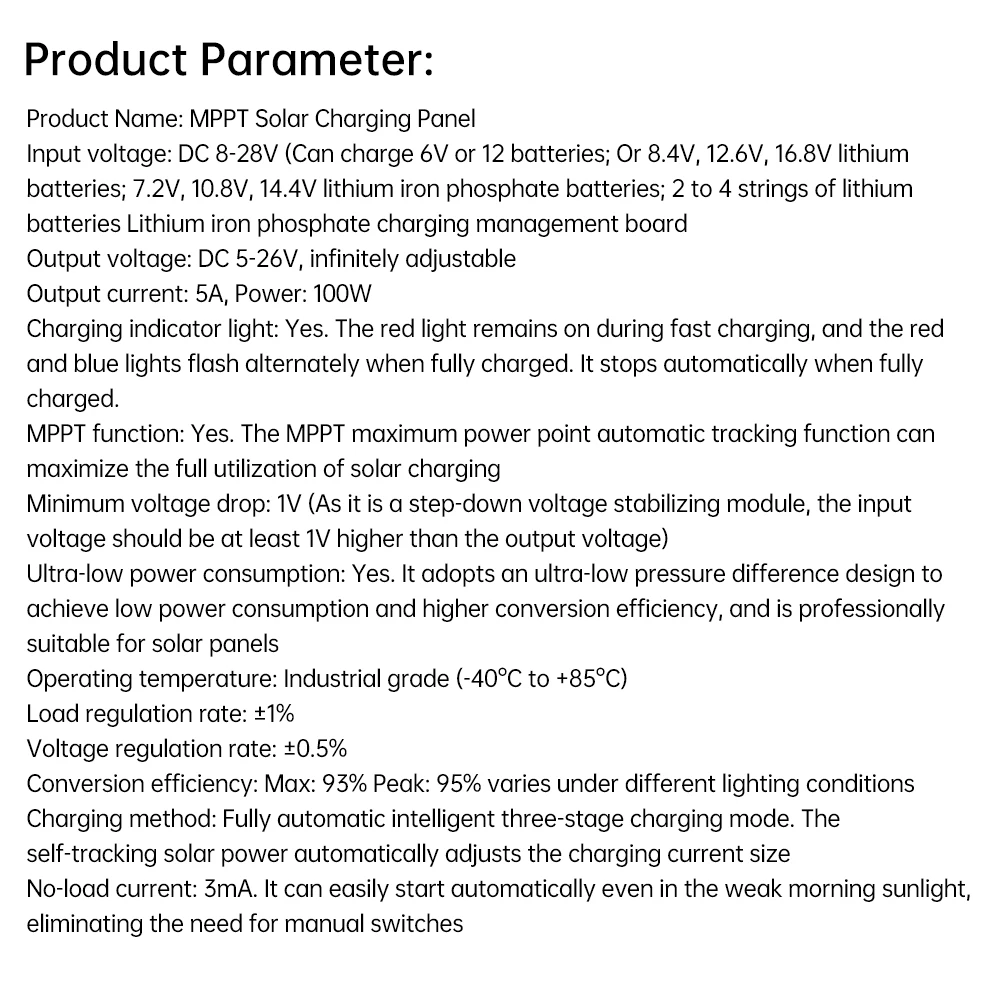

Paramètres du produit :

Nom du produit : panneau de charge solaire MPPT.

Tension d’entrée : DC 8-28 V (peut charger des batteries de 6 V ou 12 V ; ou des batteries au lithium de 8,4 V, 12,6 V, 16,8 V ; Piles au lithium fer phosphate 7,2 V, 10,8 V, 14,4 V ; 2 à 4 chaînes de batteries au lithium ; carte de gestion de charge au lithium fer phosphate)

Tension de sortie : DC 5-26 V réglable en continu

Courant de sortie : 5A

Puissance : 100 W

Indicateur de charge : Oui.Le voyant rouge est toujours allumé pour une charge rapide et les voyants rouge et bleu clignotent alternativement lorsqu’ils sont complètement chargés.Il s’arrête automatiquement lorsqu’il est complètement chargé.

Fonction MPPT : Oui.La fonction de suivi automatique du point de puissance maximale MPPT peut tirer le meilleur parti de la charge solaire

Différence de tension minimale : 1 V (car il s’agit d’un module régulateur de tension abaisseur, la tension d’entrée doit être au moins 1 V supérieure à la sortie)

Consommation d’énergie ultra faible : Oui.Une conception de différence de tension ultra-basse est adoptée pour obtenir une faible consommation d’énergie et une efficacité de conversion plus élevée, adaptée professionnellement aux panneaux solaires

Température de fonctionnement : qualité industrielle (-40°C à +85°C)

Taux de réglage de la charge : ±1 %

Taux de réglage de la tension : ± 0,5 %

Efficacité de conversion : Max : 93 % crête : 95 % Les différentes conditions d’éclairage varient

Méthode de charge : mode de charge intelligent en trois étapes entièrement automatique.La taille de l’énergie solaire à suivi automatique ajuste automatiquement la taille du courant de charge

Courant à vide : 3 mA Même la faible lumière du soleil le matin peut être facilement démarrée automatiquement, éliminant ainsi l’interrupteur manuel.

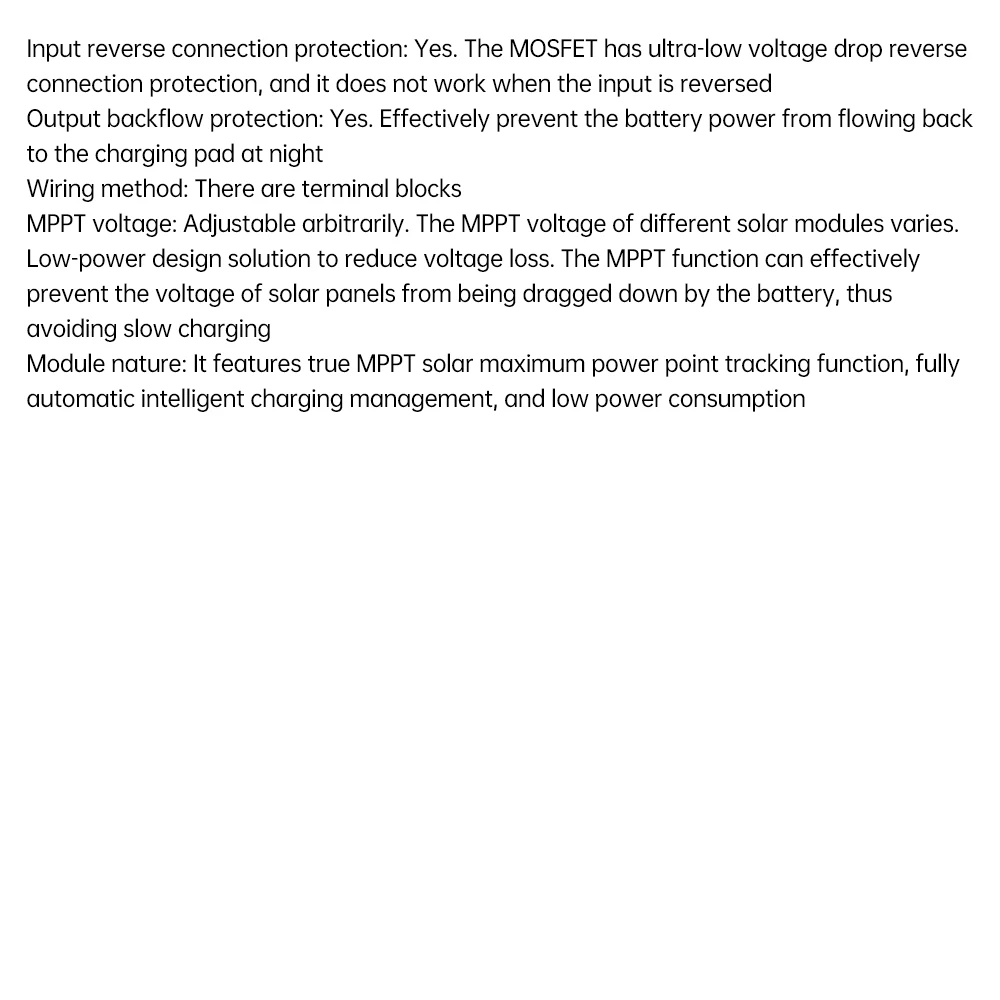

Protection de connexion inversée d’entrée : Oui.Protection de connexion anti-inversion de différence de tension ultra-basse du tube MOS, la connexion inversée d’entrée ne fonctionne pas

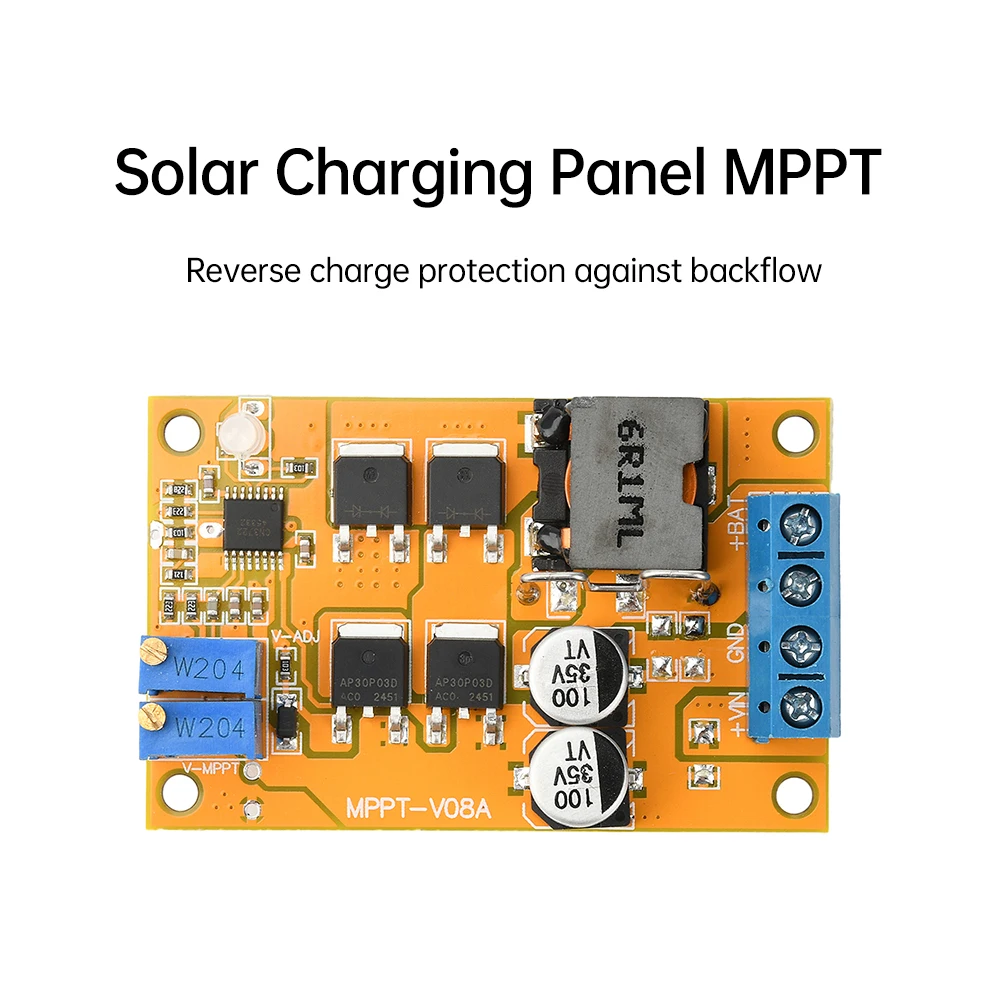

Protection contre le flux inverse de sortie : Oui.Empêche efficacement la batterie de refluer la nuit.

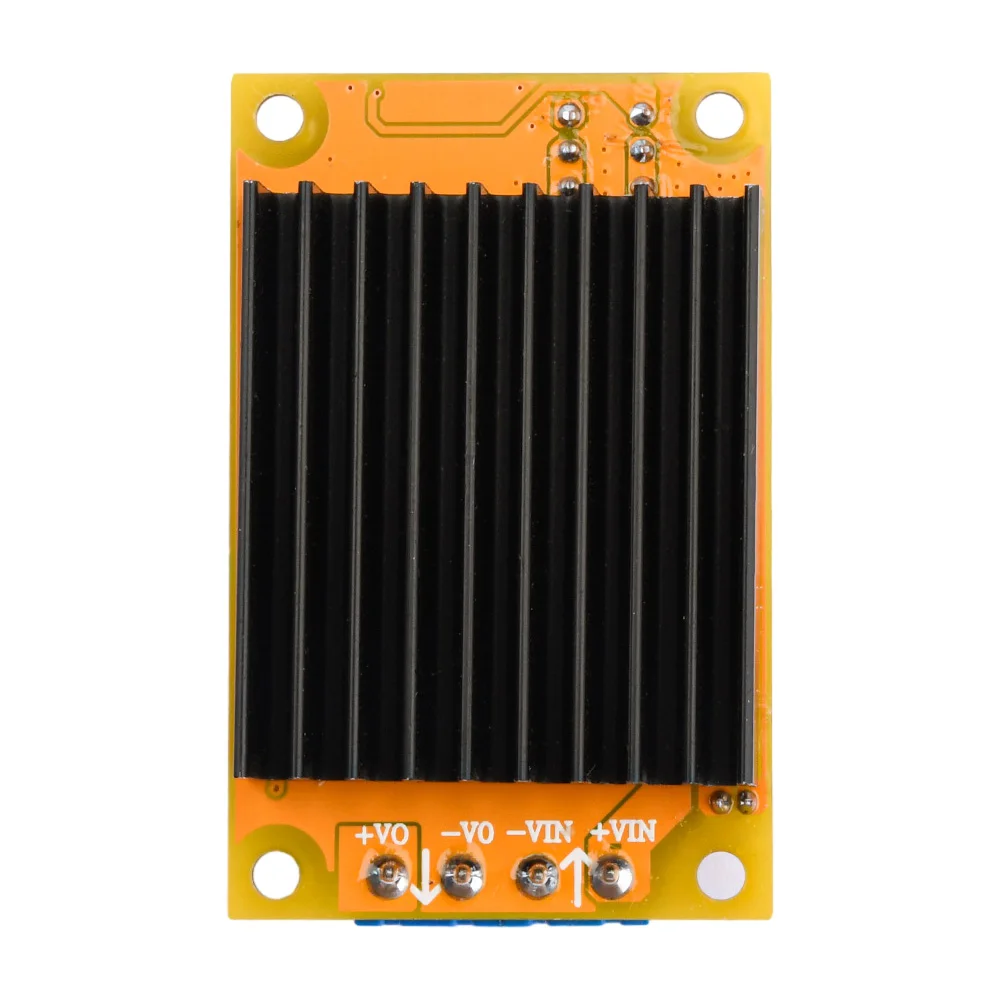

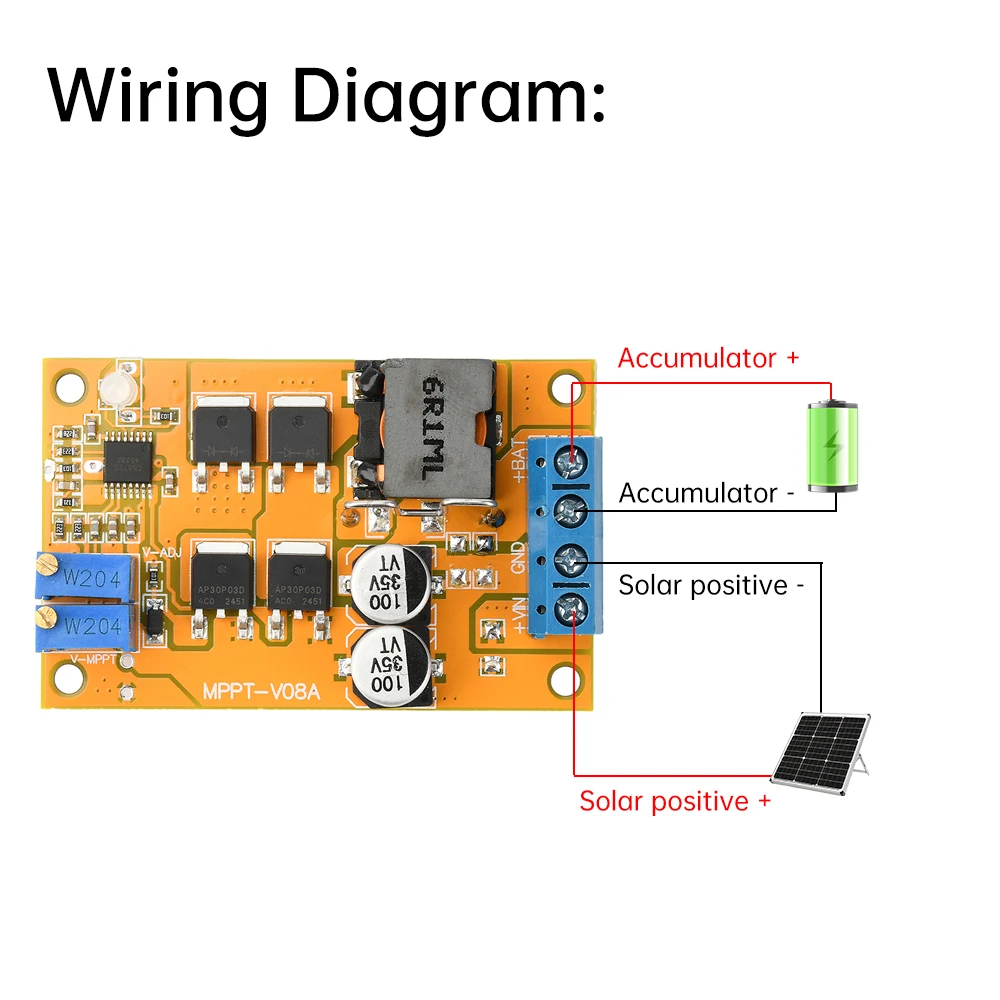

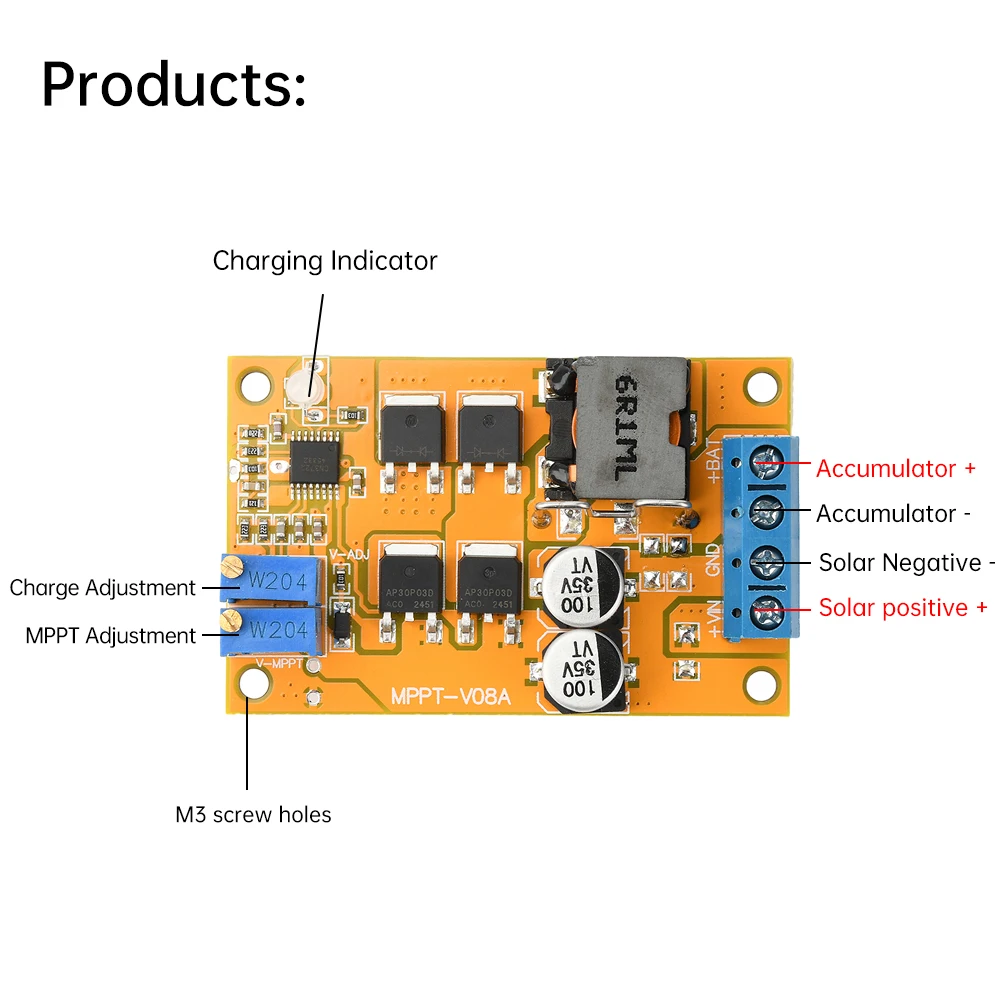

Méthode de câblage : avec bornes de câblage

Tension MPPT : réglable à volonté, différents modules solaires ont différentes tensions MPPT.Conception à faible consommation d’énergie pour réduire la perte de tension.La fonction MPPT peut empêcher efficacement la tension du panneau solaire d’être réduite par la batterie et de se charger lentement.

Propriétés du module : avec véritable fonction de suivi du point de puissance maximale solaire MPPT, gestion intelligente de la charge entièrement automatique, faible consommation d’énergie.

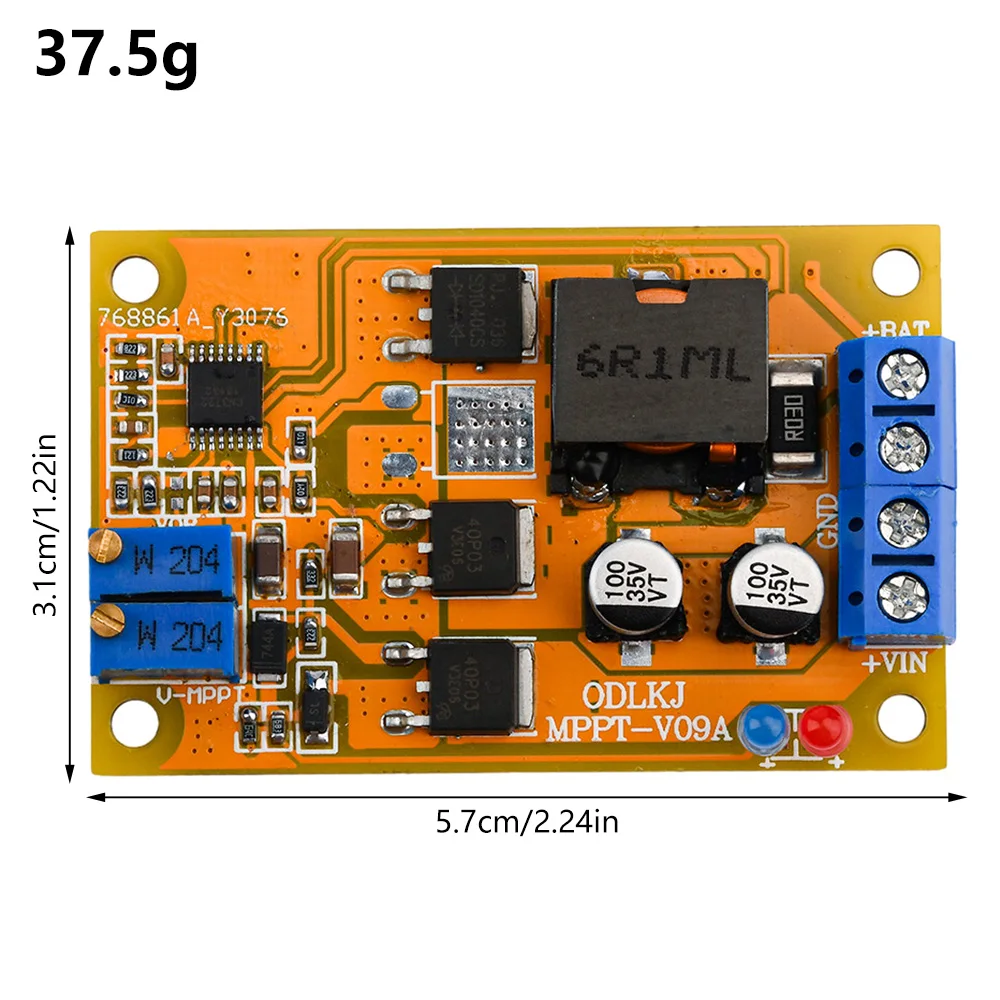

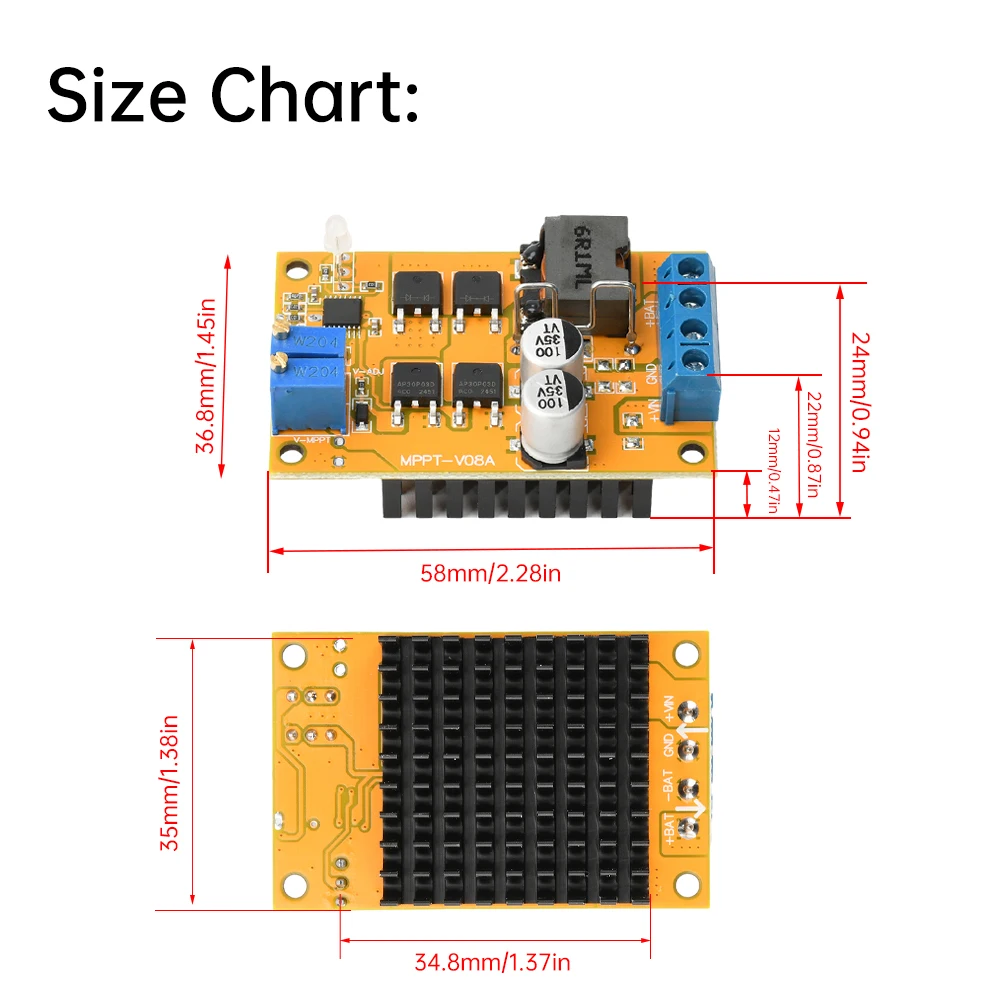

Taille: 5,8*3,7*2,2 cm

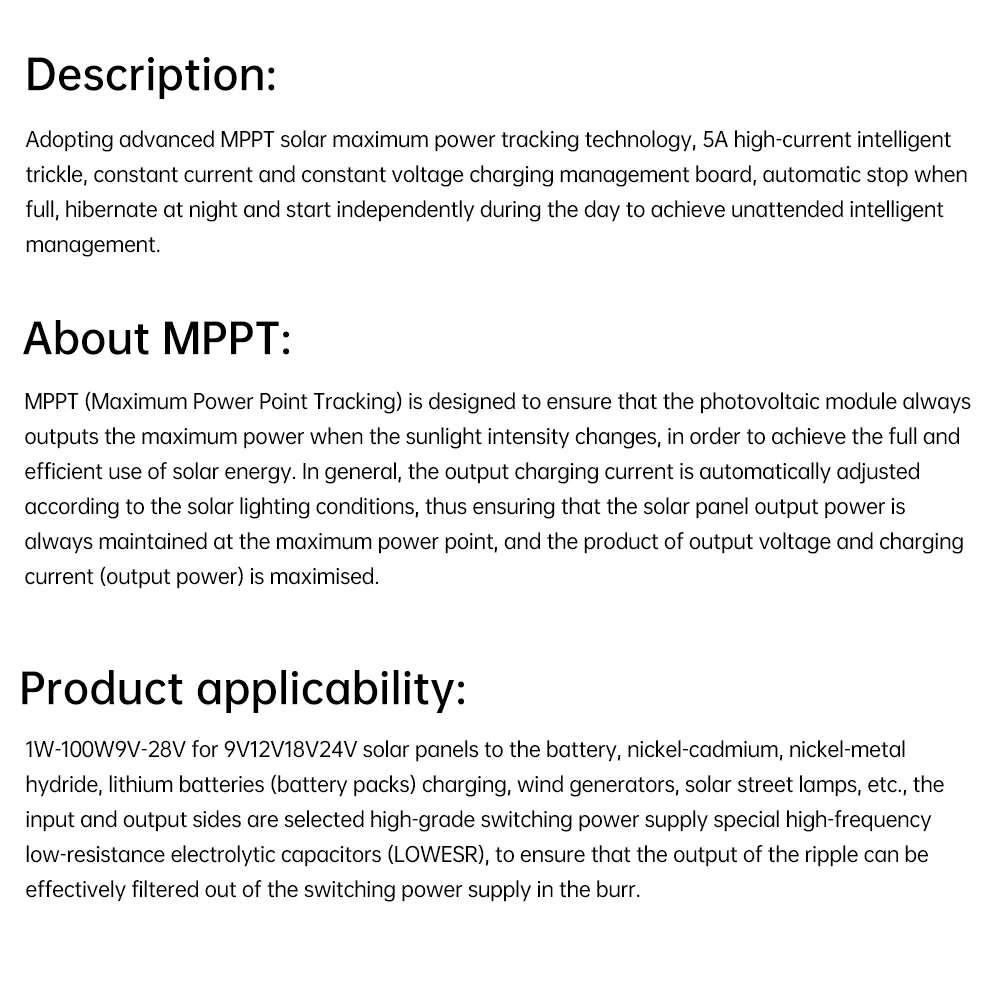

Description :

Adoptant la technologie avancée de suivi de puissance maximale solaire MPPT, lutte intelligente à courant élevé de 5 A, courant constant, carte de gestion de charge à tension constante, arrêt automatique lorsqu’il est plein, veille la nuit, démarrage automatique pendant la journée et réalise une gestion intelligente sans surveillance.

À propos du MPPT :

MPPT (suivi du point de puissance maximale des cellules solaires) vise à garantir que lorsque l’intensité de la lumière du soleil change, le module de cellules photovoltaïques produit toujours la puissance maximale, de manière à obtenir une utilisation complète et efficace de l’énergie solaire.Dans des circonstances normales, le courant de charge de sortie est automatiquement ajusté en fonction des conditions de lumière solaire à tout moment, de manière à garantir que la puissance de sortie du panneau solaire puisse toujours être maintenue au point de puissance maximale et que le produit de la tension de sortie. et le courant de charge (puissance de sortie) est maximisé.

Champ d’application du produit :

1W-100W9V-28V convient aux panneaux solaires 9V12V18V24V pour charger les batteries, le nickel-cadmium, le nickel-hydrure métallique, les batteries au lithium (piles), les éoliennes, les lampadaires solaires, etc.Les extrémités d’entrée et de sortie utilisent des condensateurs électrolytiques haute fréquence dédiés à une alimentation à découpage (LOWESR) pour garantir que l’ondulation de sortie peut filtrer efficacement les bavures dans l’alimentation à découpage.

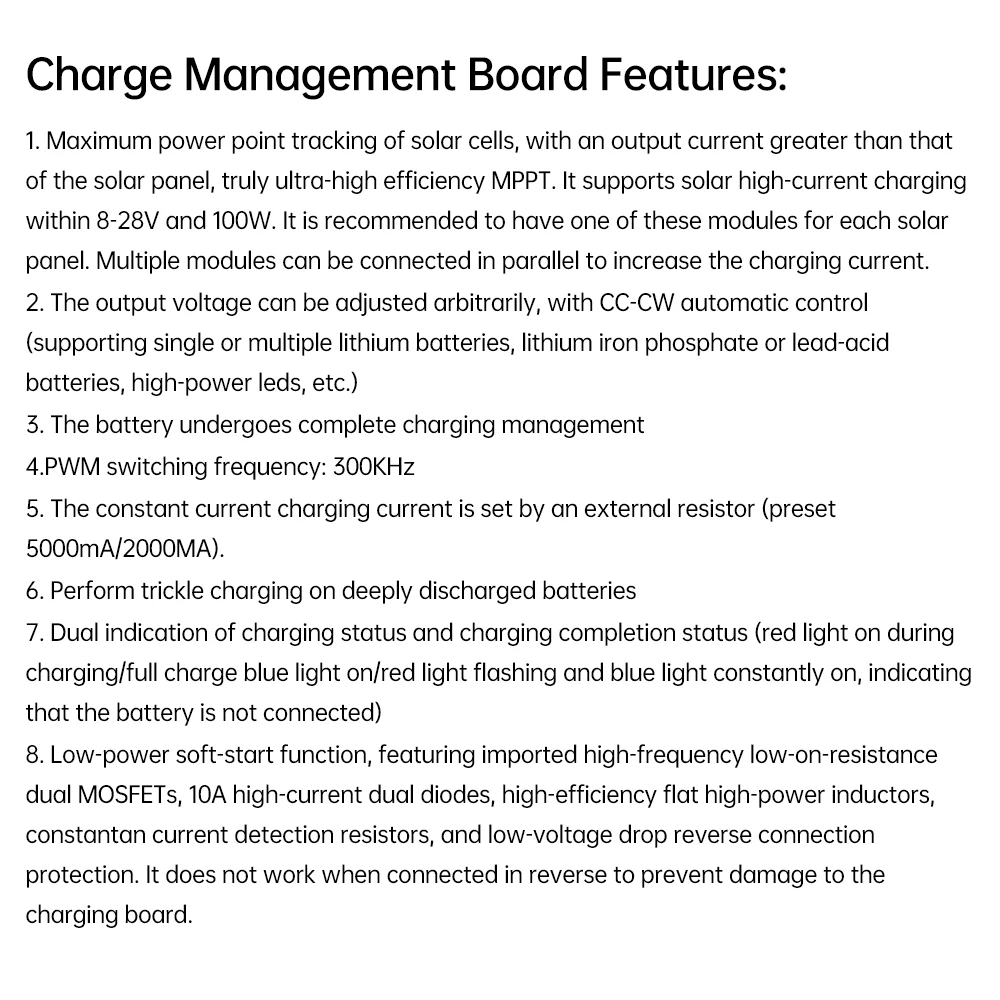

Caractéristiques de la carte de gestion de charge :

1.Suivi du point de puissance maximale des cellules solaires, courant de sortie supérieur au courant du panneau solaire, véritable MPPT ultra-haute efficacité, prise en charge 8-28 V, charge solaire à courant élevé dans les 100 W, il est recommandé d’équiper chaque panneau solaire avec un seul module) plusieurs modules peuvent être connecté en parallèle pour étendre le courant de charge.

2.La tension de sortie peut être ajustée arbitrairement, contrôle automatique CC-CW (prend en charge des batteries au lithium simples ou multiples ou des batteries au lithium fer phosphate ou au plomb, des LED haute puissance, etc.)

3.Gestion complète de la charge de la batterie

4.Fréquence de commutation PWM : 300 KHz

5.Le courant de charge à courant constant est défini par des résistances externes (préréglées 5 000 mA/2 000 mA).

6.Charge d’entretien pour les batteries profondément déchargées

7.Double indication de l’état de charge et de l’état de fin de charge (lumière rouge allumée lors de la charge/lumière bleue allumée lorsque la lumière pleine/rouge clignote et la lumière bleue toujours allumée signifient qu’aucune batterie n’est connectée)

8.Fonction de démarrage progressif à faible puissance, utilisant des tubes doubles MOS importés à haute fréquence et à faible conduction, des diodes doubles à courant élevé 10A, des inducteurs plats haute puissance à haut rendement, des résistances de détection de courant constantan, une différence anti-inversion de basse tension protection de connexion, la connexion inversée ne fonctionne pas, empêche la connexion inversée d’endommager la carte de charge.

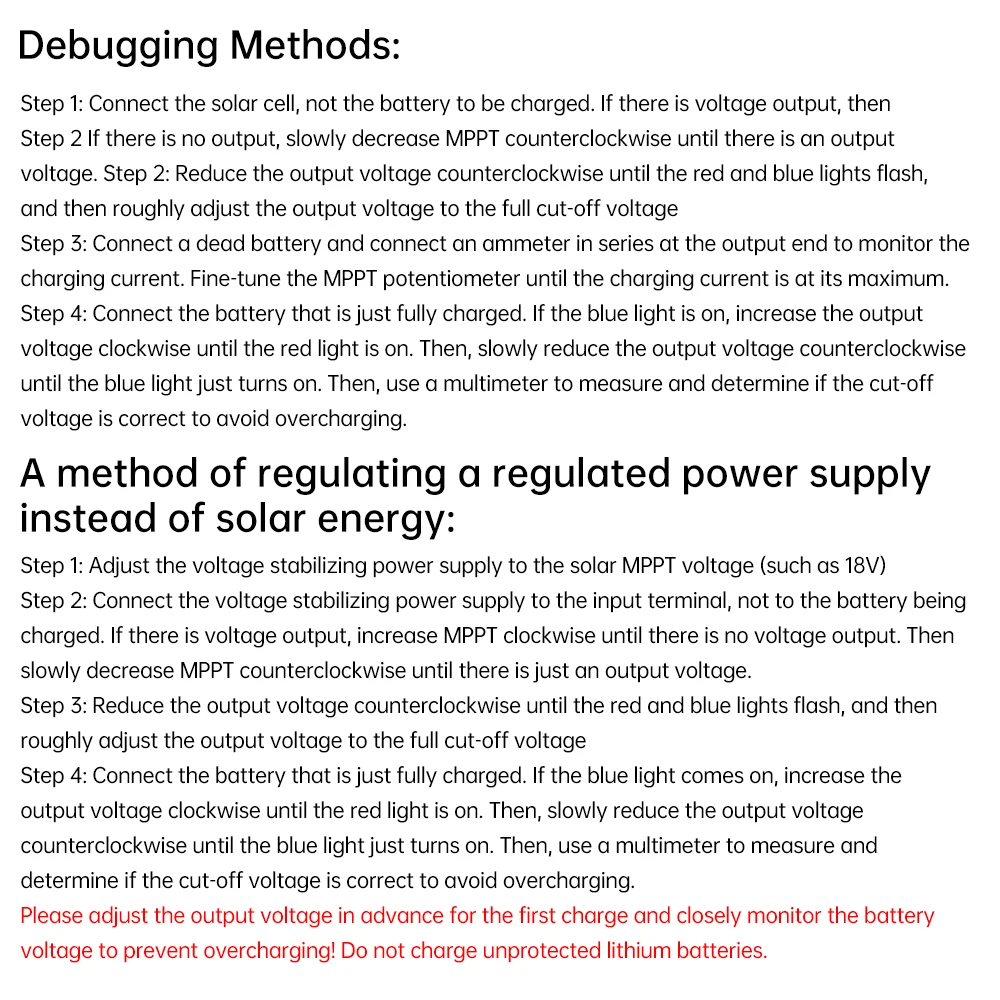

Méthode de débogage :

Étape 1 : Connectez la cellule solaire, pas la batterie chargée, s’il y a une tension de sortie, puis l’étape 2.S’il n’y a pas de sortie, abaissez lentement le MPPT dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il y ait une tension de sortie.

Étape 2 : Ajustez la tension de sortie dans le sens inverse des aiguilles d’une montre jusqu’à ce que les voyants rouge et bleu clignotent, puis ajustez approximativement la tension de sortie sur la tension de coupure complète.

Étape 3 : Connectez la batterie déchargée, connectez un ampèremètre en série à l’extrémité de sortie pour surveiller le courant de charge et ajustez le potentiomètre MPPT jusqu’à ce que le courant de charge soit maximum.

Étape 4 : Connectez la batterie qui est tout juste complètement chargée.Si le voyant bleu est allumé, ajustez la tension de sortie dans le sens des aiguilles d’une montre jusqu’à ce que le voyant rouge soit allumé.Ajustez ensuite lentement la tension de sortie dans le sens inverse des aiguilles d’une montre jusqu’à ce que la lumière bleue soit juste allumée, puis utilisez un multimètre pour mesurer afin de déterminer si la tension de coupure est correcte pour éviter une surcharge.

Comment utiliser une alimentation stabilisée au lieu de l’énergie solaire :

Étape 1 : Ajustez l’alimentation stabilisée à la tension solaire MPPT (telle que 18 V)

Étape 2 : Connectez l’alimentation stabilisée à l’extrémité d’entrée et non à la batterie chargée.S’il y a une tension à la sortie, ajustez le MPPT dans le sens des aiguilles d’une montre jusqu’à ce qu’il n’y ait plus de tension de sortie.Ajustez ensuite lentement le MPPT dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il n’y ait qu’une tension de sortie.

Étape 3 : Ajustez la tension de sortie dans le sens inverse des aiguilles d’une montre jusqu’à ce que les voyants rouge et bleu clignotent, puis ajustez approximativement la tension de sortie sur la tension de coupure complète.

Étape 4 : Connectez la batterie qui vient d???être complètement chargée.Si le voyant bleu est allumé, ajustez la tension de sortie dans le sens des aiguilles d’une montre jusqu’à ce que le voyant rouge soit allumé.Ajustez ensuite lentement la tension de sortie dans le sens inverse des aiguilles d’une montre jusqu’à ce que la lumière bleue soit allumée, puis utilisez un multimètre pour mesurer afin de déterminer si la tension de coupure est correcte pour éviter une surcharge.

Remarques :

Pour la première charge, veuillez régler la tension de sortie à l’avance et surveiller de près la tension de la batterie pour éviter toute surcharge!Ne chargez pas de batteries au lithium non protégées.

Liste de livraison :

Module x1
