Contrôleur de Charge solaire 150A Max 7200W 120A 100A 60A, ventilateur de refroidissement intelligent MPPT, double USB automatique 12V/24V/36V/48V, écran LCD 7 Modes

Technologie de recharge hybride expliquée

Ce contrôleur est doté d’un algorithme de charge hybride MPPT+PWM innovant, combinant le suivi dynamique MPPT avec une fonctionnalité PWM optimisée pour s’adapter intelligemment aux variations de l’ensoleillement : * **Mode d’optimisation de la lumière solaire :** Active automatiquement le suivi MPPT en cas de forte insolation, atteignant jusqu’à 93 % d’efficacité de conversion de puissance pour maximiser la captation de l’énergie solaire.

·Adaptation à la faible luminosité : Passe en mode PWM raffiné en cas de ciel nuageux ou de faible luminosité, minimisant les pertes de circuit tout en assurant des courants de charge stables.

Pourquoi choisir la technologie hybride ?

1·Résilience aux intempéries : Réagit plus rapidement que les contrôleurs MPPT purs en cas de conditions météorologiques changeantes (par exemple, passage de nuages), réduisant ainsi les pertes d’énergie dues aux retards de suivi.

2·Performance rentable : Offre une efficacité MPPT de plus de 85 % à une fraction du coût, tout en conservant la stabilité de la protection de circuit du PWM.

3·Longévité de la batterie : La synergie à double algorithme empêche la surcharge et prolonge la durée de vie des batteries plomb-acide/lithium.

Avantages principaux de ce contrôleur solaire :

·Surveillance photovoltaïque en temps réel : L’écran LCD haute définition affiche dynamiquement la tension des panneaux solaires, localise précisément les défauts et améliore l’efficacité de la production d’énergie de 10 à 15 % ;

·Précision de synchronisation de deuxième niveau : l’erreur de synchronisation en mode charge n’est que de ±1 à 2 secondes (contre ±30 secondes traditionnellement), ce qui convient aux scénarios à haute efficacité tels que l’irrigation et la sécurité ;

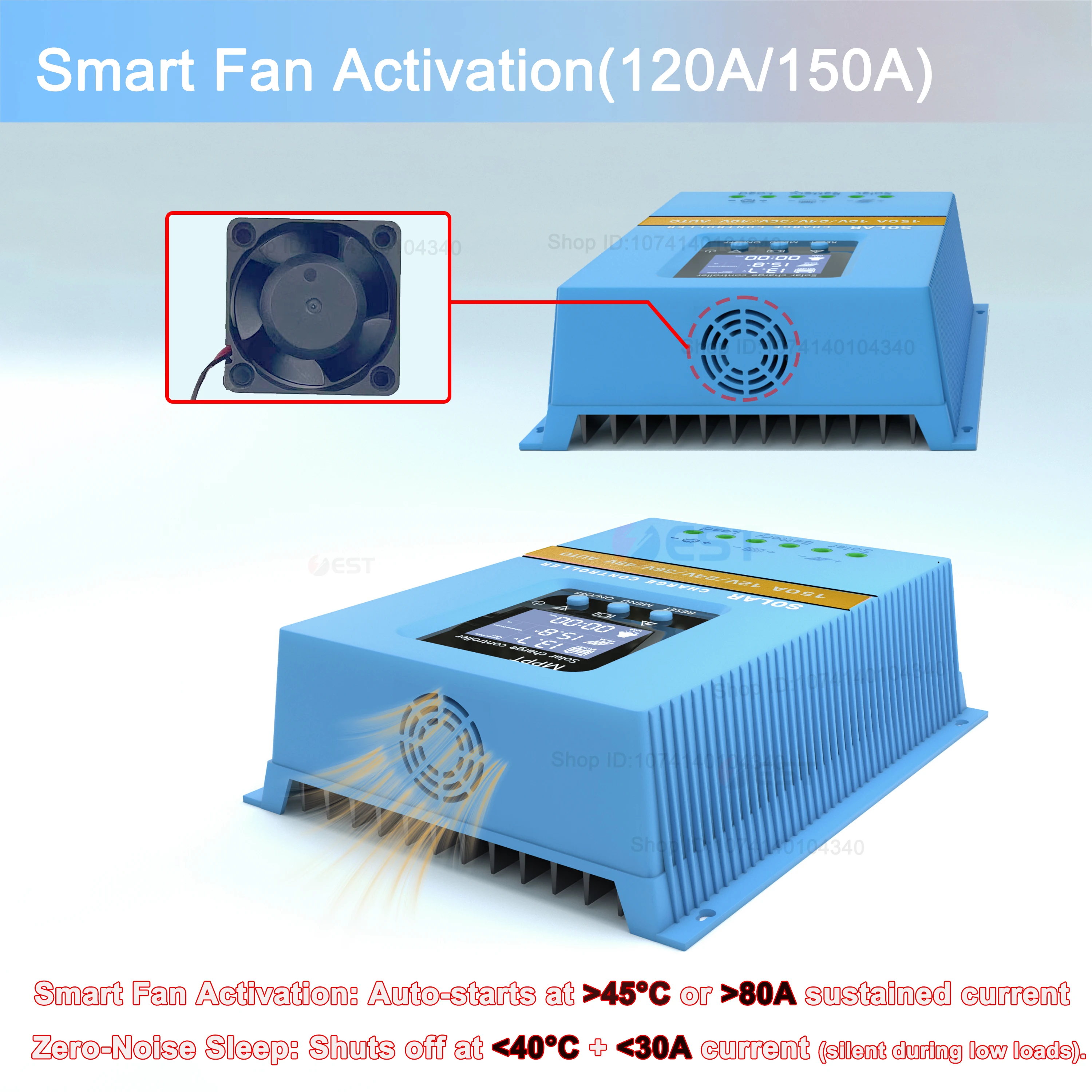

· Refroidissement actif-passif intelligent

       Ailettes en aluminium aéronautique 8 mm (refroidissement passif) + ventilateur intelligent (refroidissement actif : 120A/150A). Logique ventilateur automatique : s’active à >45°C ou à un courant soutenu >80A (mode silencieux à basse vitesse). S’éteint à <40°C et <30A (zéro bruit, économie d’énergie). Performance : (120A/150A) température en pleine charge ≤65°C en ambiant 40°C, 20°C de moins que les concurrents.

· Triple intégration de sécurité : protection contre les surtensions/surintensités + sécurité du ventilateur (refroidissement forcé à >75°C pour éviter l’arrêt).

Remarque : Le ventilateur intelligent est une amélioration exclusive pour les modèles 120A/150A. Il résout le goulot d’étranglement de la dissipation thermique des systèmes haute puissance grâce à un mécanisme intelligent de déclenchement double température-courant, tout en tenant compte du silence et de la consommation d’énergie. Les modèles basse consommation (≤100A) répondent toujours aux besoins grâce à une conception de dissipateur thermique.

Remarque pour les utilisateurs : Ce produit n’est pas un contrôleur MPPT à plein temps. Pour les grands systèmes hors réseau nécessitant un suivi MPPT continu à 100 %, nous recommandons des modèles MPPT de qualité professionnelle. Pour les installations résidentielles/extérieures de petite à moyenne taille, ce contrôleur a passé des tests en environnement extrême de 72 heures, offrant une efficacité énergétique de 92 % par rapport aux produits concurrents de sa catégorie.

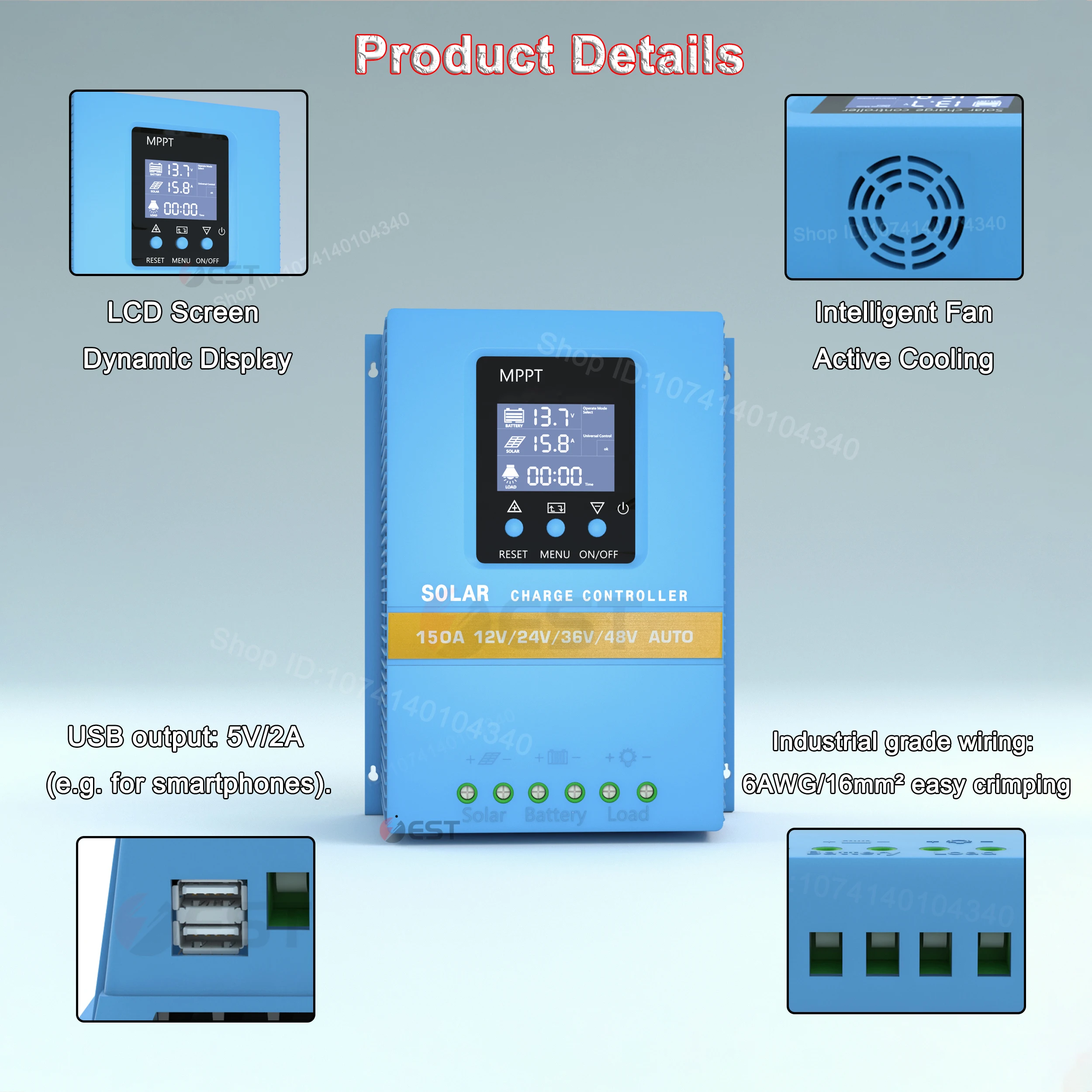

Caractéristiques principales du produit

~Reconnaissance automatique de la tension Compatible avec les systèmes de batterie 12V/24V/36V/48V, prêt à l’emploi sans configuration manuelle. ~Contrôle intelligent multi-mode Prend en charge 6 modes (contrôle de la lumière, minuterie, manuel, etc.) pour les applications domestiques, extérieures et industrielles.

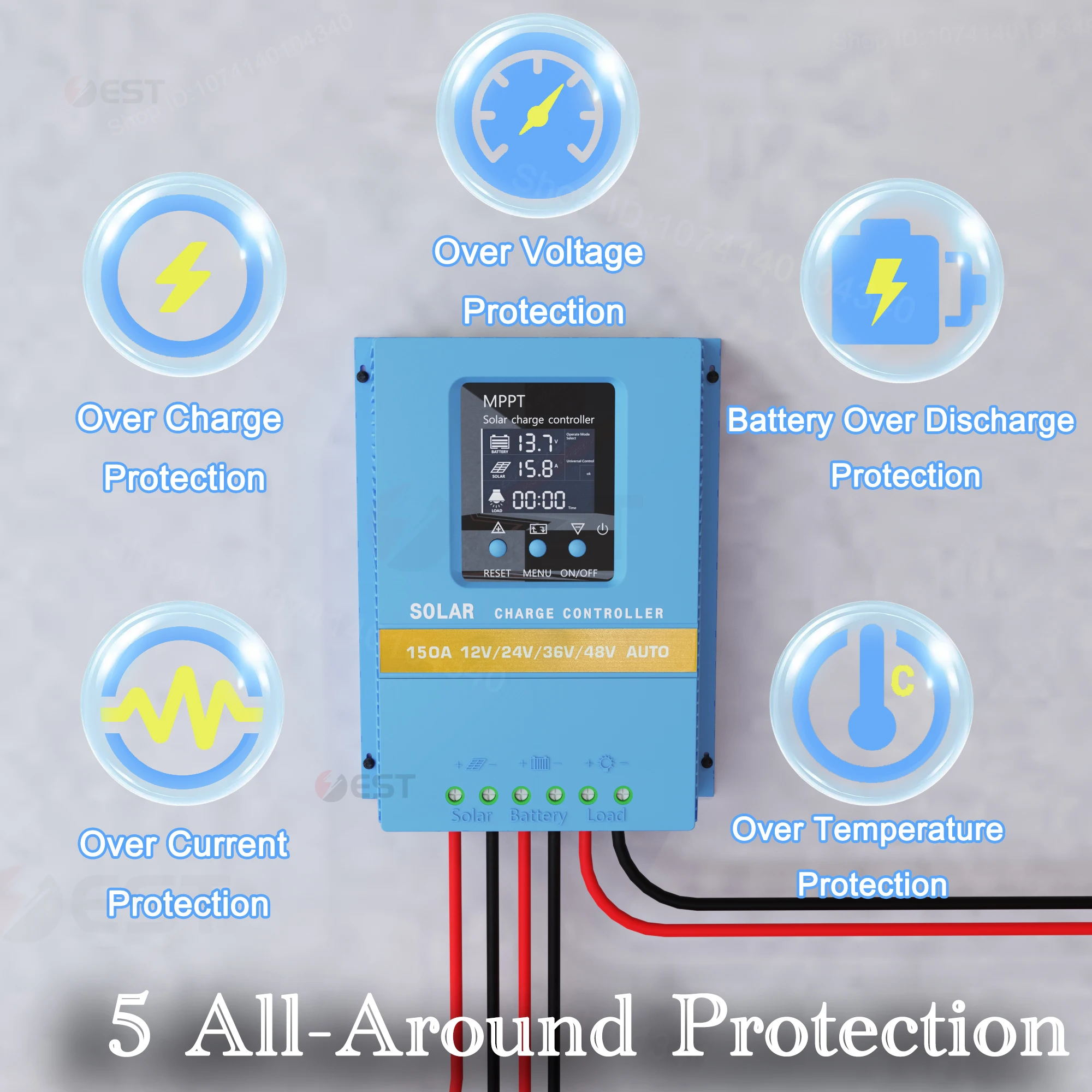

~Triple Protection de Sécurité : Protection contre la surtension, la surintensité et la surchauffe avec récupération automatique pour préserver la durée de vie de la batterie. ~Intelligence de Refroidissement Hybride 120A/150A Exclusif :

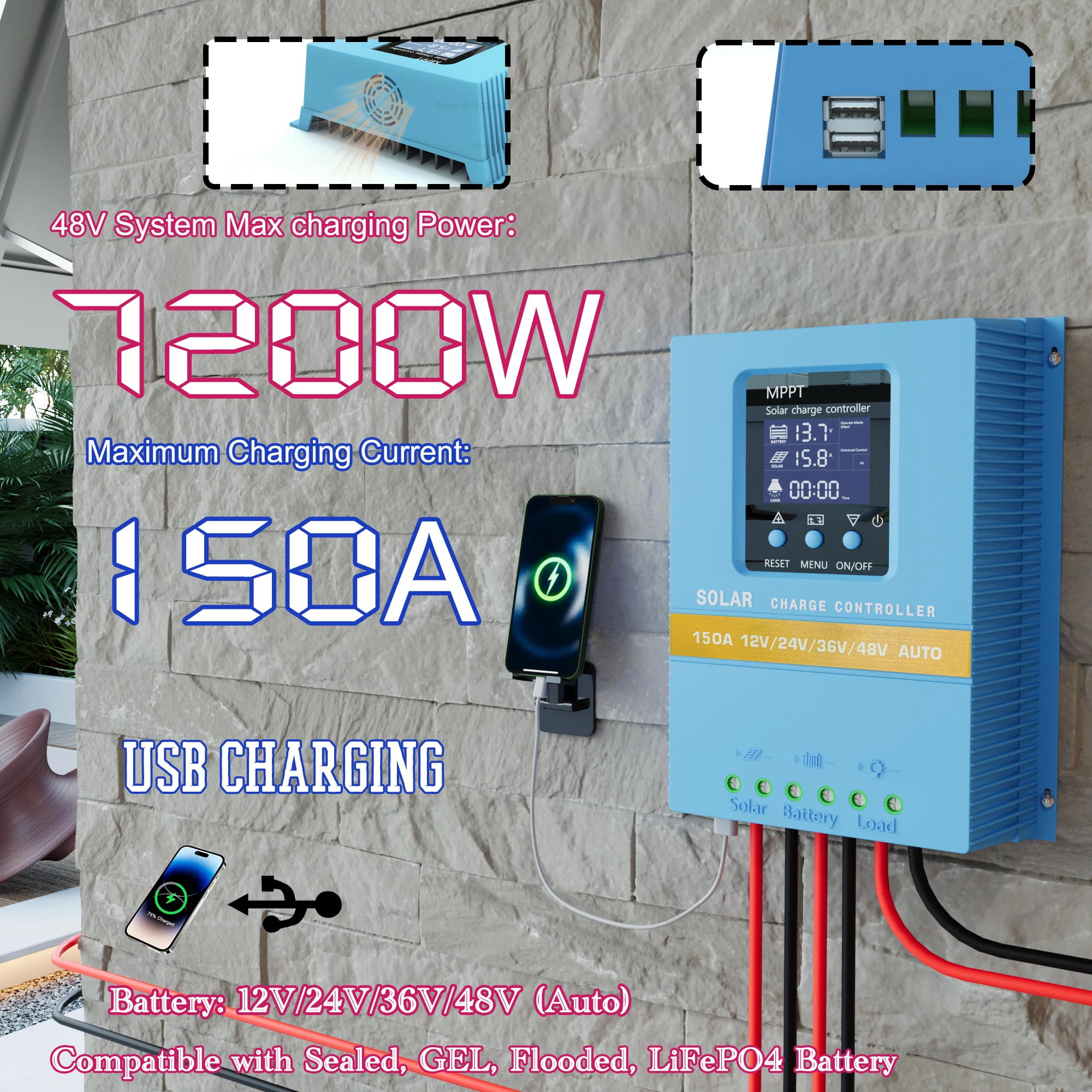

~Charge à haute efficacité MPPT+PWM à commutation automatique double mode, supportant une entrée jusqu’à 7200W (système 48V + modèle 150A).

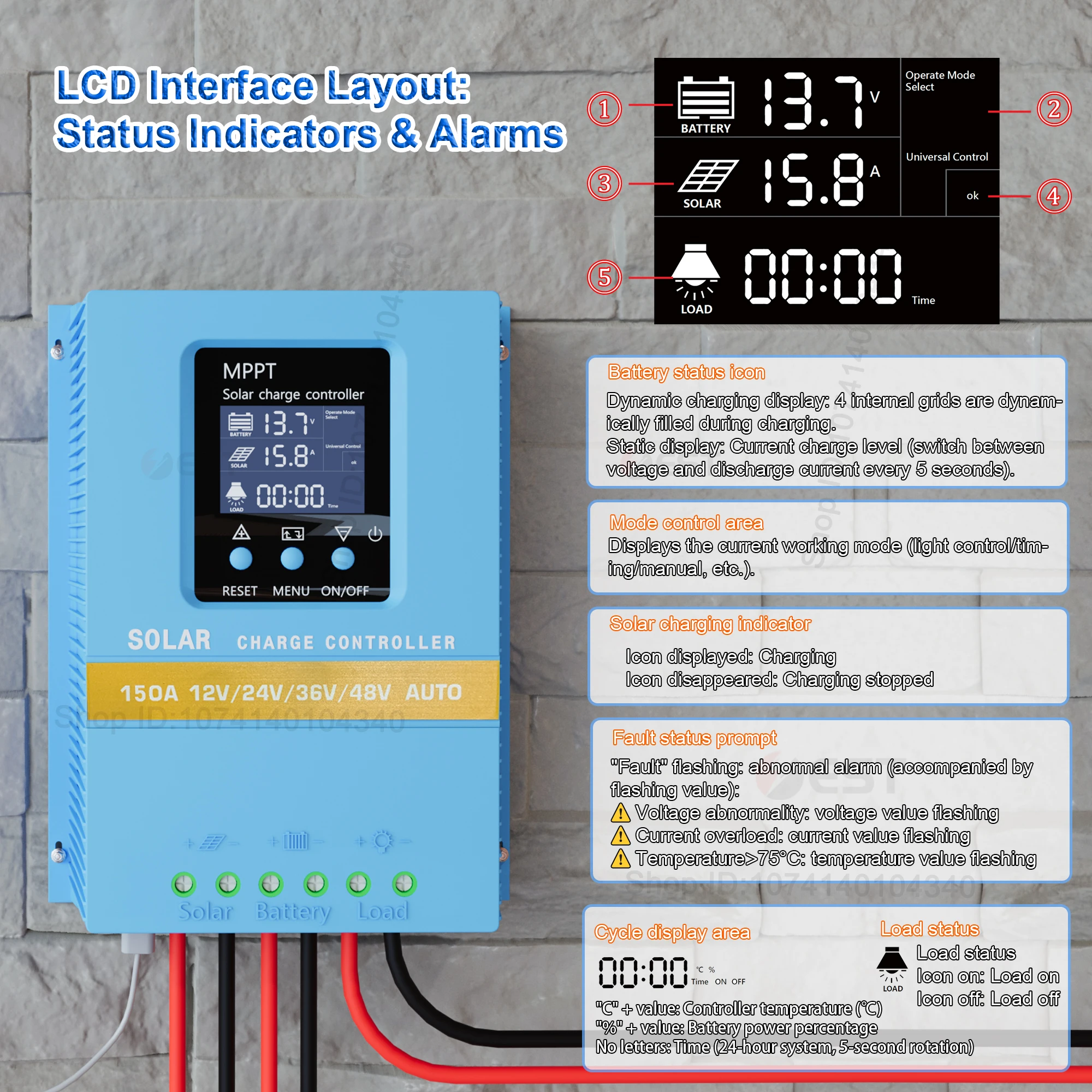

~Conception conviviale. Affichage LCD en temps réel pour la tension, le courant, l’état des défauts et les paramètres d’entrée du panneau solaire.

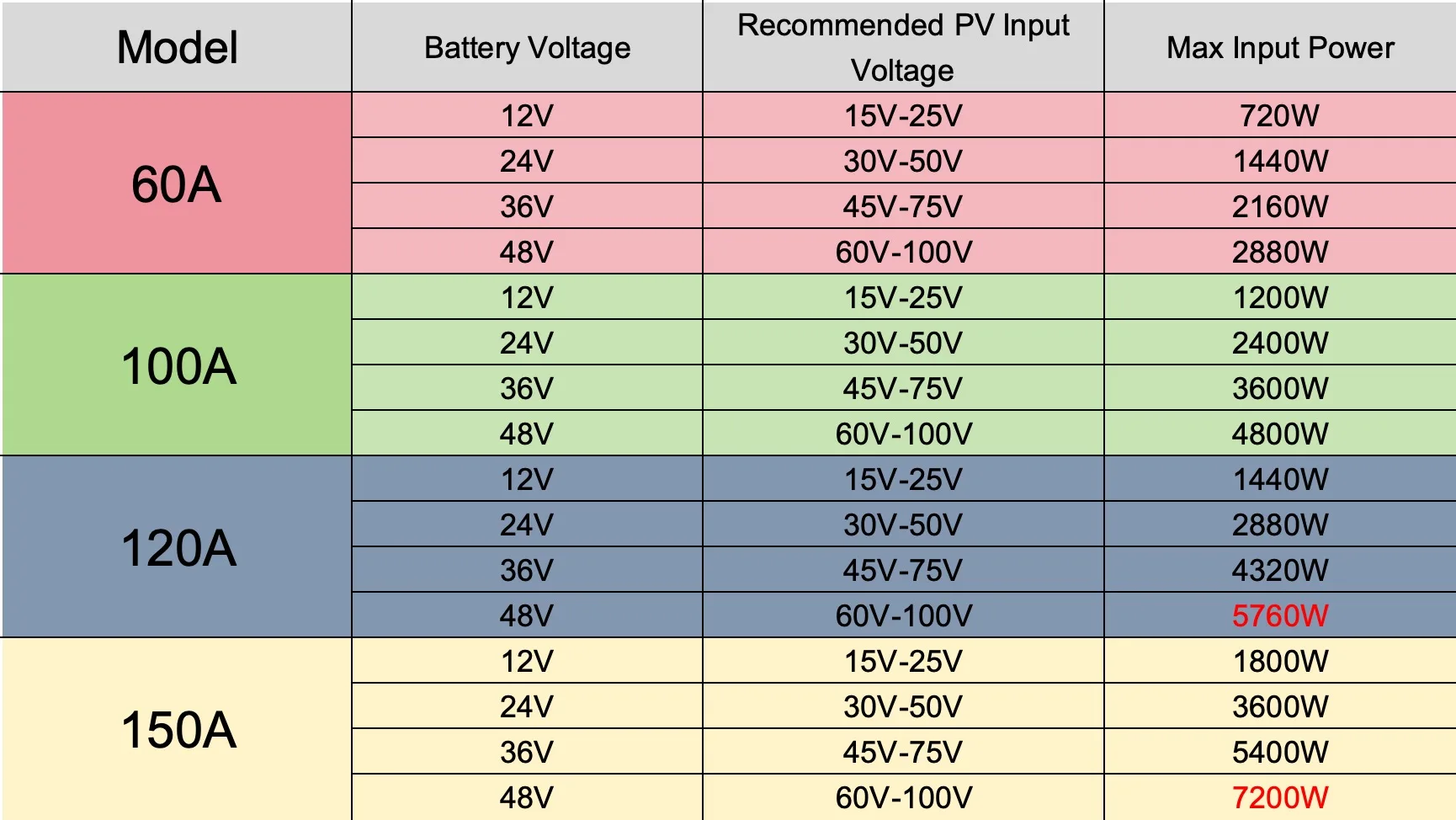

1-Plage de tension d’entrée et prise en charge de l’alimentation (par modèle)

   ·Remarques générales : ·Tension d’entrée maximale : ≤100V (coupure automatique en cas de surtension).

  ·Compatibilité : Prend en charge un ou plusieurs panneaux solaires en série/parallèle.

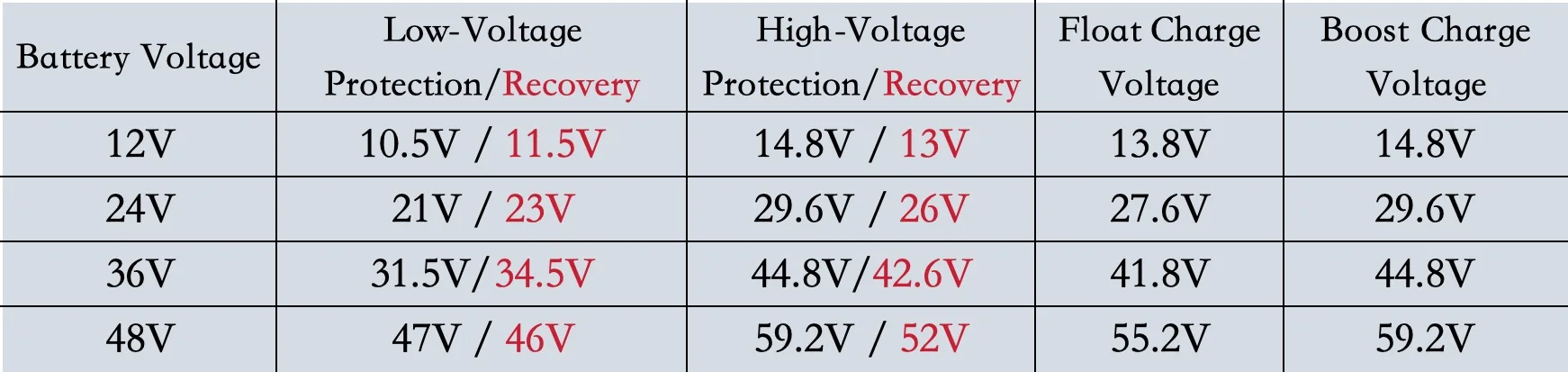

2-Protection de charge · Protection contre la surtension (Exemples) :

    ·Système 12V : Arrête la charge à >14,8V, reprend à 13V.

   ·Système 48V : Arrête la charge à >59,2V, reprend à 52V.

    ·Charge intelligente : MPPT pour un suivi de puissance maximal, bascule automatiquement en PWM en cas de faible luminosité.

Paramètres de la batterie

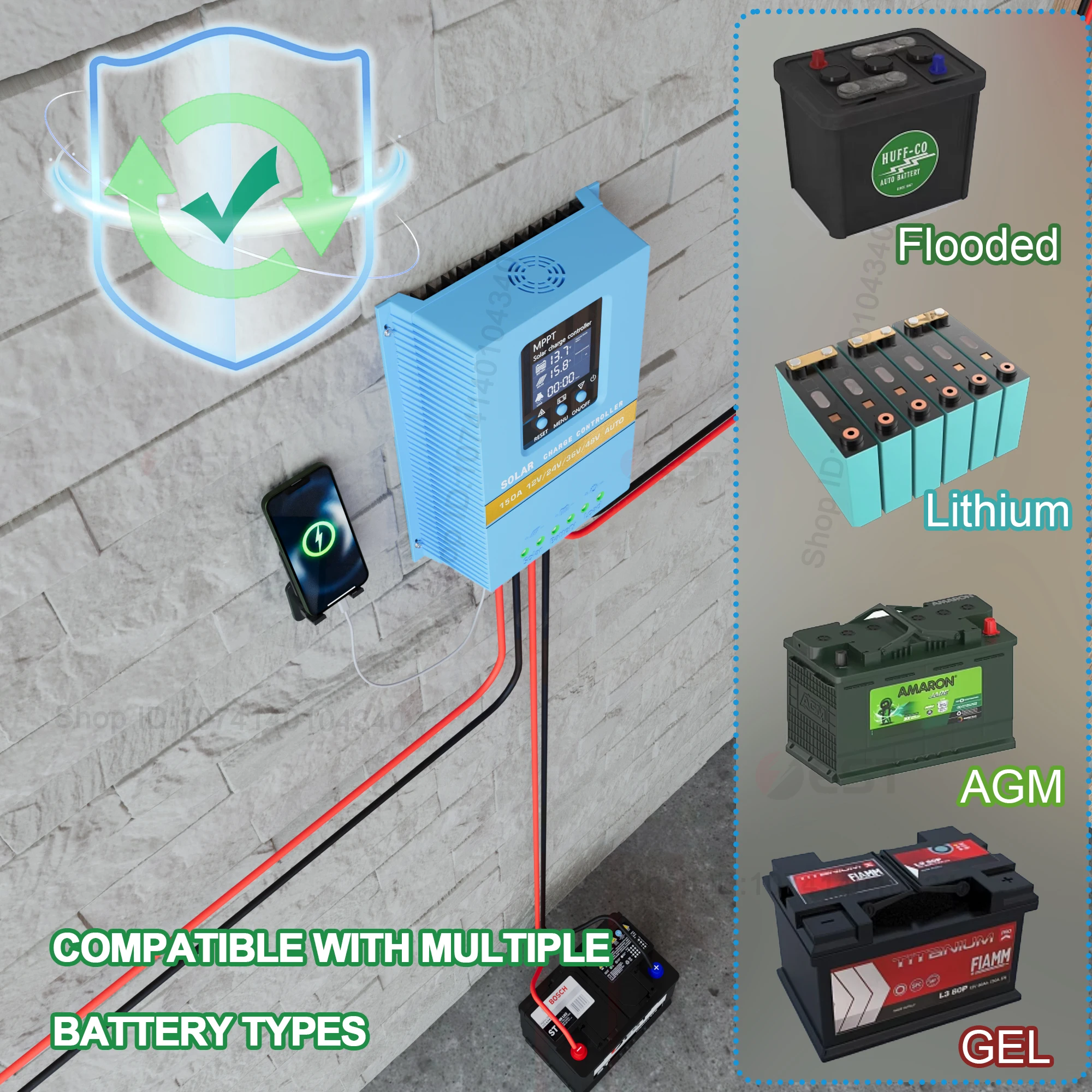

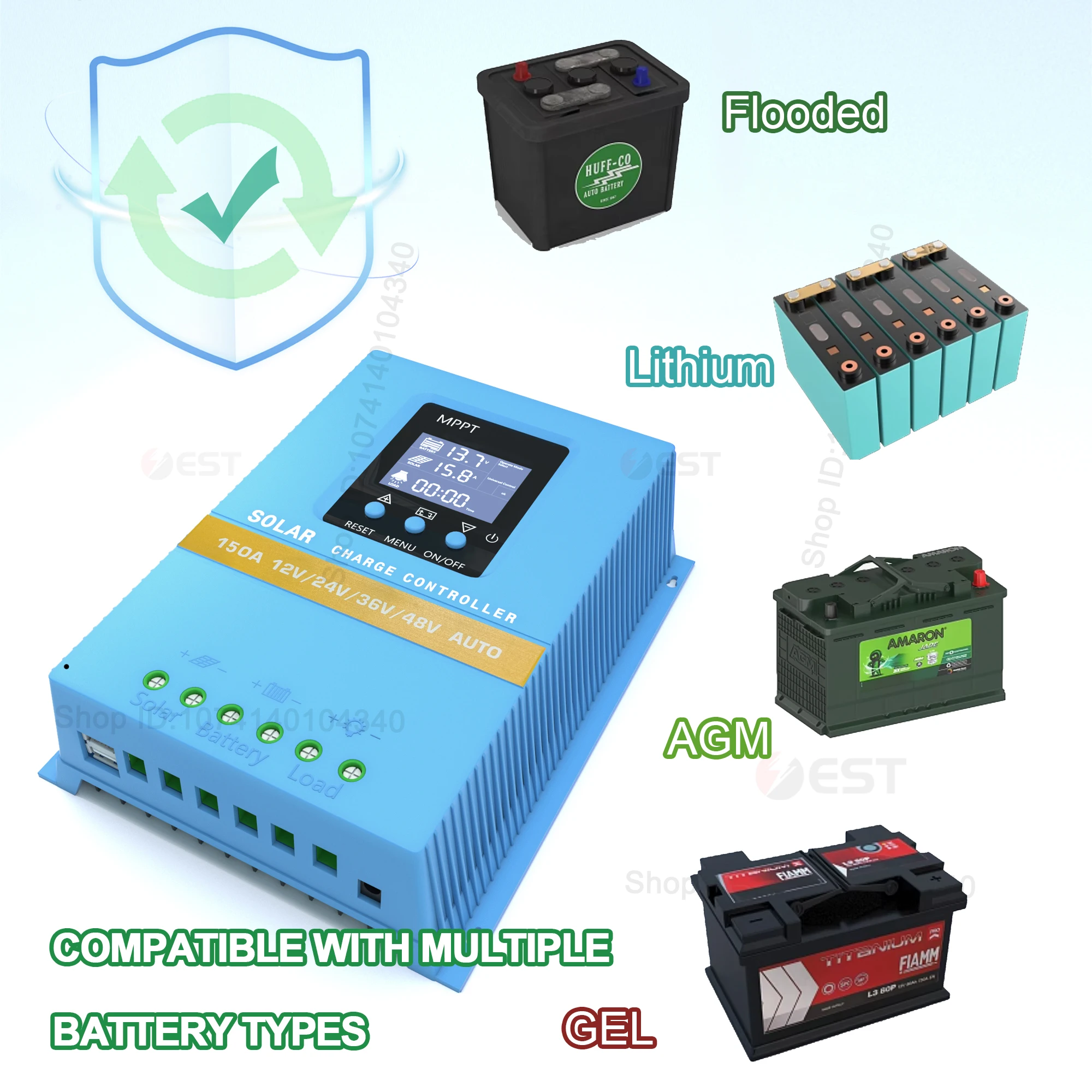

1-Types de batteries compatibles : Plomb-acide, LiFePO4, Li-ion (reconnaissance automatique 12V/24V/36V/48V).

2 fonctions de protection clés

  ·Arrêt en cas de batterie faible : 9,5 V par défaut pour les systèmes 12 V (réglable pour éviter une décharge profonde).

  ·Charge flottante : Maintient la santé de la batterie grâce à une charge d’entretien après une charge complète.

3-Sécurité de décharge

  ·Protection contre les surintensités : Coupure immédiate à 100 % – 150 % du courant nominal (par exemple, 150 A pour un modèle de 100 A).

   ·Protection thermique : Arrêt automatique à >85°C, dissipateur thermique en aluminium pour un refroidissement efficace.

Caractéristiques et guide d’utilisation

1】7 Modes de fonctionnement

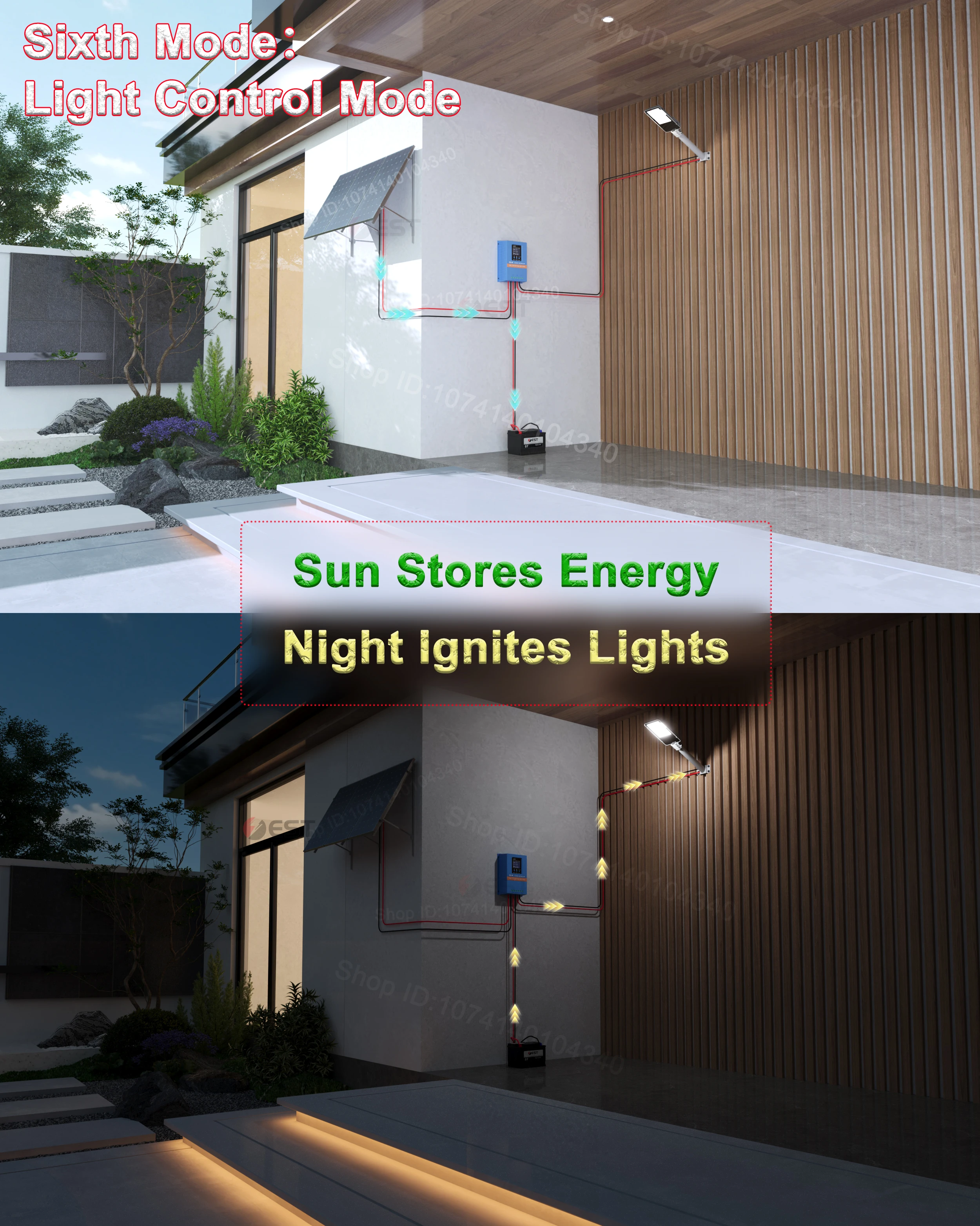

-Contrôle de la lumière : Décharge automatique au crépuscule, arrêt différé de 10 minutes au lever du soleil.

-Contrôle de la minuterie : Programme de décharge personnalisé (par exemple, de 18h à 6h).

-Mode Lumière+Minuteur : Combine la détection de la lumière et la programmation temporelle pour une économie d’énergie.

-Mode manuel : Contrôle de charge en un clic pour les urgences.

-Mode Charge uniquement : Priorise la charge de la batterie sans décharge.

-Mode Universel : Décharge continue (idéal pour les besoins en énergie stables).

-Mode Test : il est identique au mode de contrôle de la lumière et du délai, mais il ne perd que dix minutes de la valeur du délai "▲" et le bouton de réglage du mode ; "■" bouton de réglage/validation ; "▼" bouton de changement et de démarrage/arrêt forcé.

2】Étapes d’installation

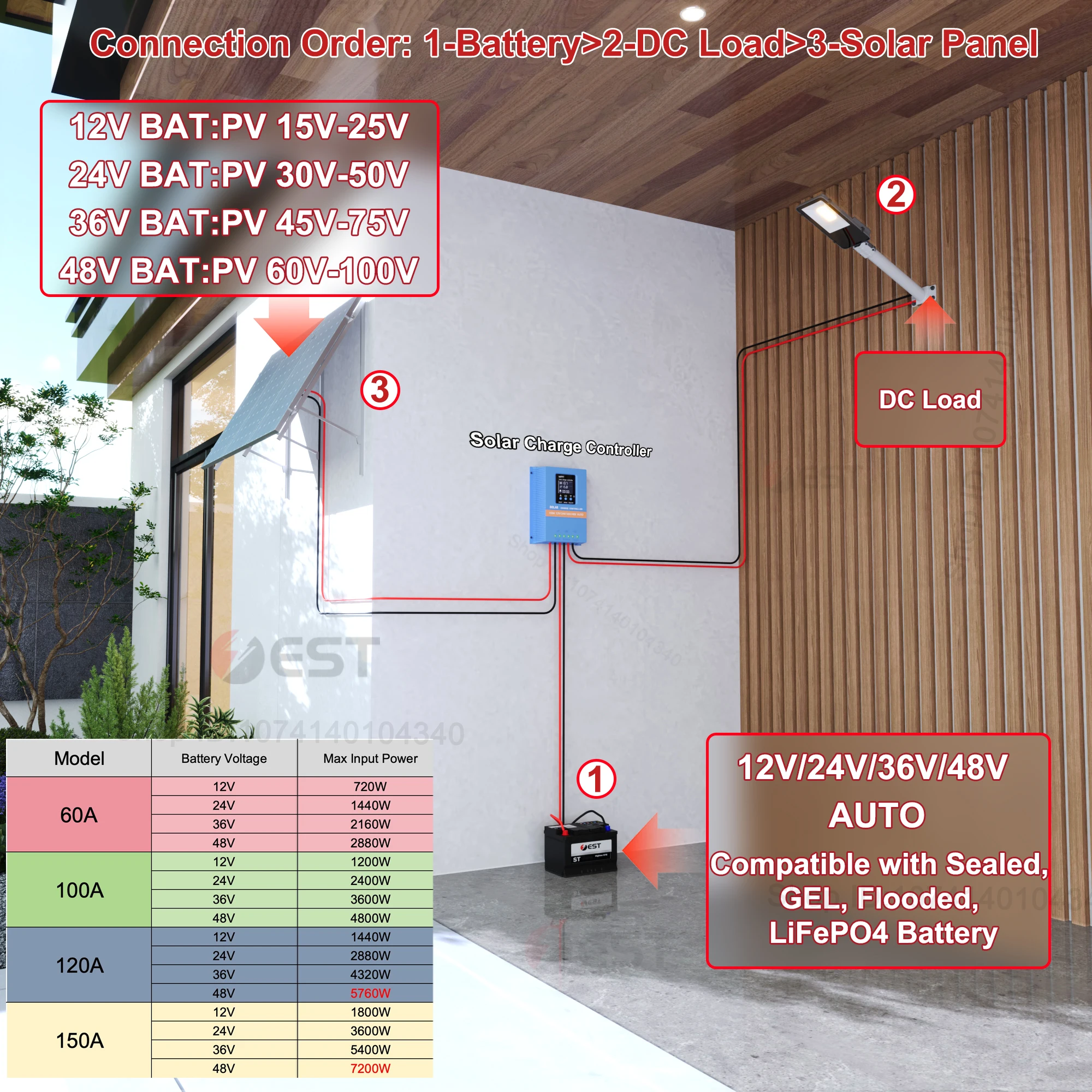

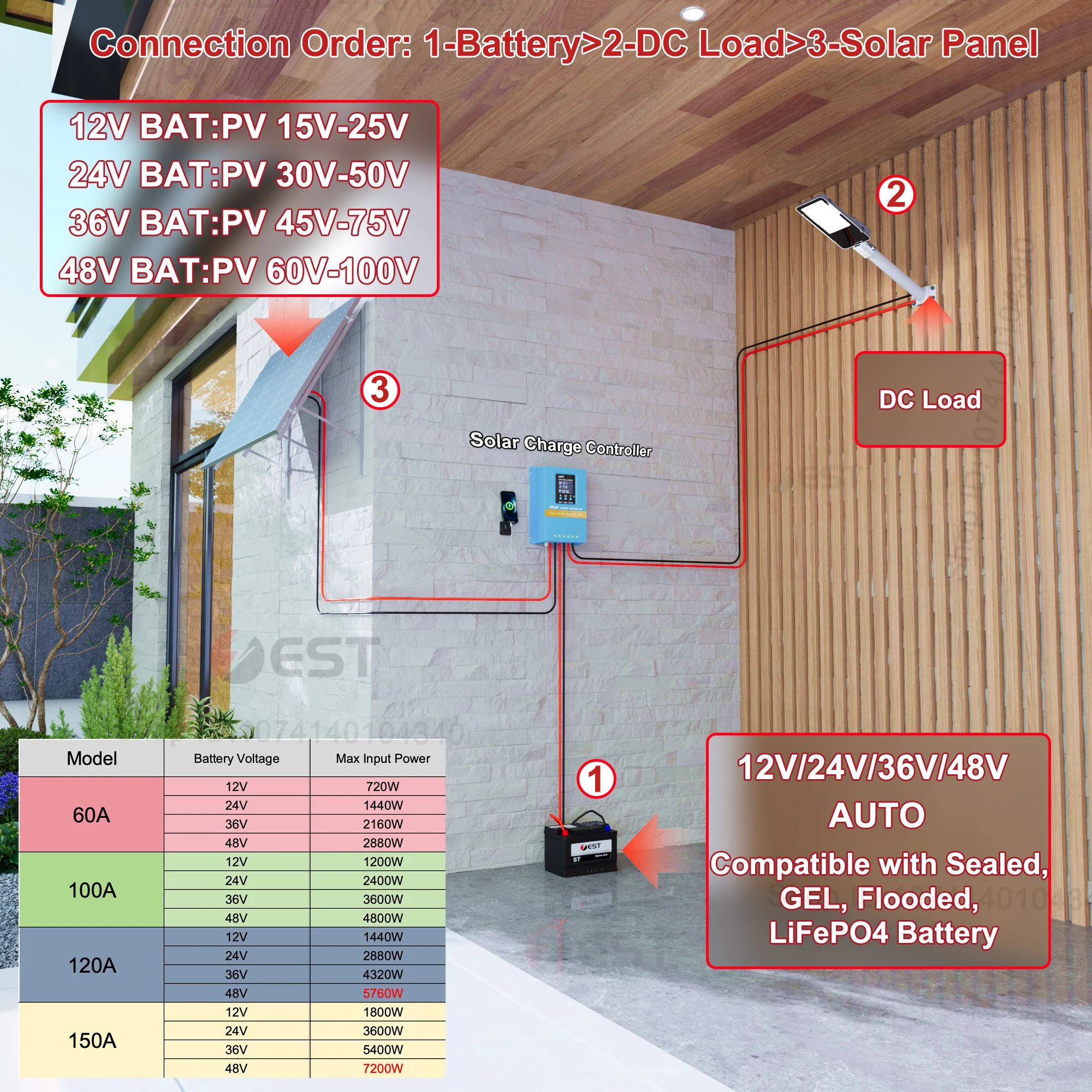

·Ordre de câblage : Batterie → Panneau solaire → Charge (Les onduleurs doivent être connectés directement à la batterie).

·Configuration du mode :

1.Appuyez sur ■ pour accéder au menu, utilisez ▲ pour basculer entre les modes.

2. Maintenez ■ pour confirmer ; L’écran LCD affiche le mode actif.

 3】Dépannage

  ·Indicateur de défaut : Vérifiez la tension, le courant ou la température de la batterie si l’icône clignote.

  ·Réinitialisation : Maintenez ▼ enfoncé pendant 5 secondes pour restaurer les paramètres par défaut.

Remarques importantes

1-Installation :

·Assurez-vous que la tension totale des panneaux solaires est ≤100V pour éviter le déclenchement de la protection.

·Évitez d’exposer le contrôleur à des températures extrêmes (plage de fonctionnement : -25°C~55°C).

2-Compatibilité : ·Utiliser des onduleurs haute tension pour les systèmes 48V afin de maximiser l’efficacité.

Contenu de l’emballage

1 * Contrôleur solaire

1 * Manuel d’utilisation
