Afficheur LCD SW900, 24V, 36V, 48V, 52V, 60V, 72V, connecteur SM 5PIN+2PIN pour protocole de communication UART n°2, scooter électrique

Accessoires de modification pour vélos électriques LCD-SW900 Affichage des données d’instrument LCD 24 36 48 60 72V Connecteur SM

Doit correspondre au protocole de communication UART No.2

Type d’écran LCD SW900

Tension : 24 V, 36 V, 48 V, 52 V, 60 V, 72 V

Compatible avec le contrôleur

Prise : 5 broches +2pi

Matériau;Plastique

Poids : 242

Étanchéité : IP56

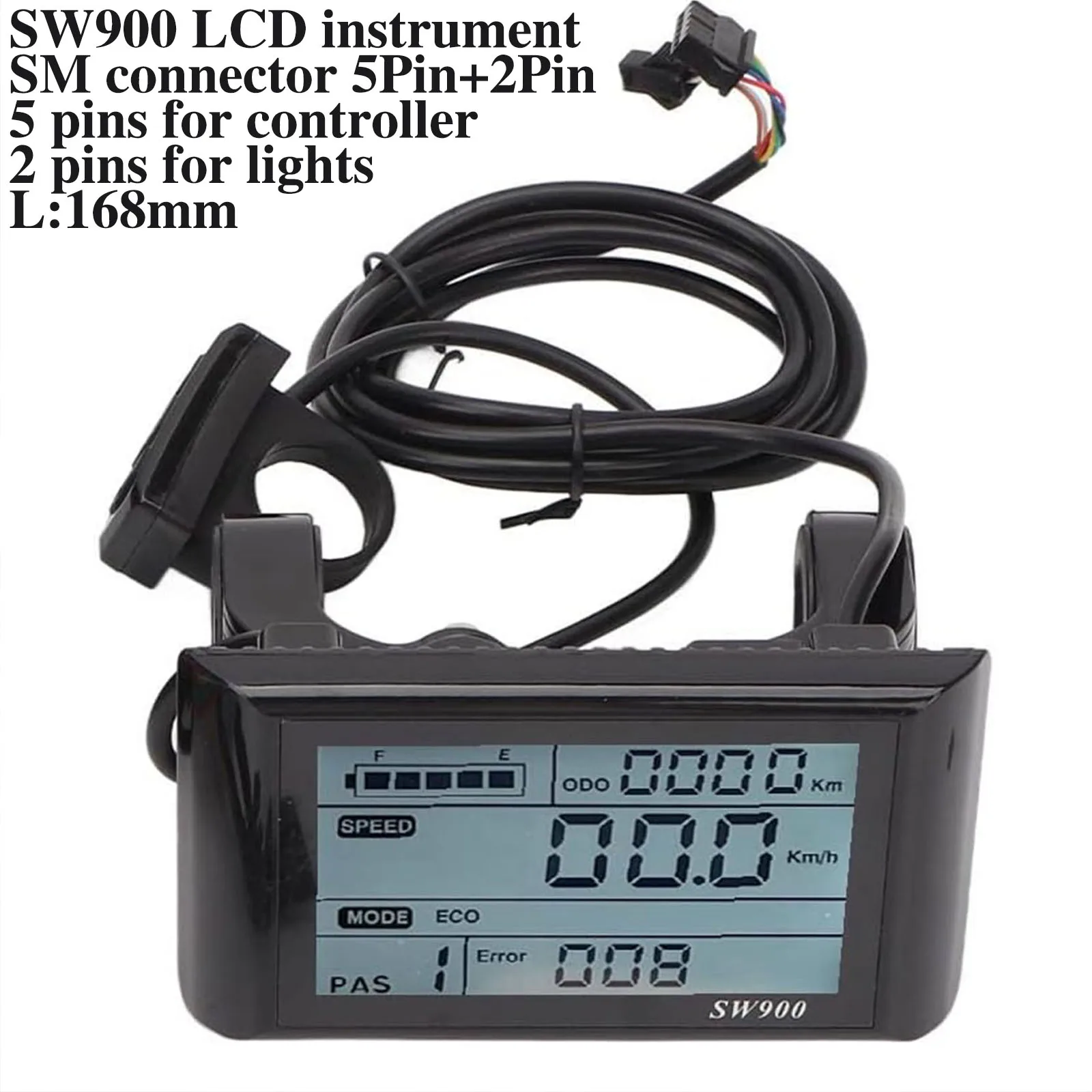

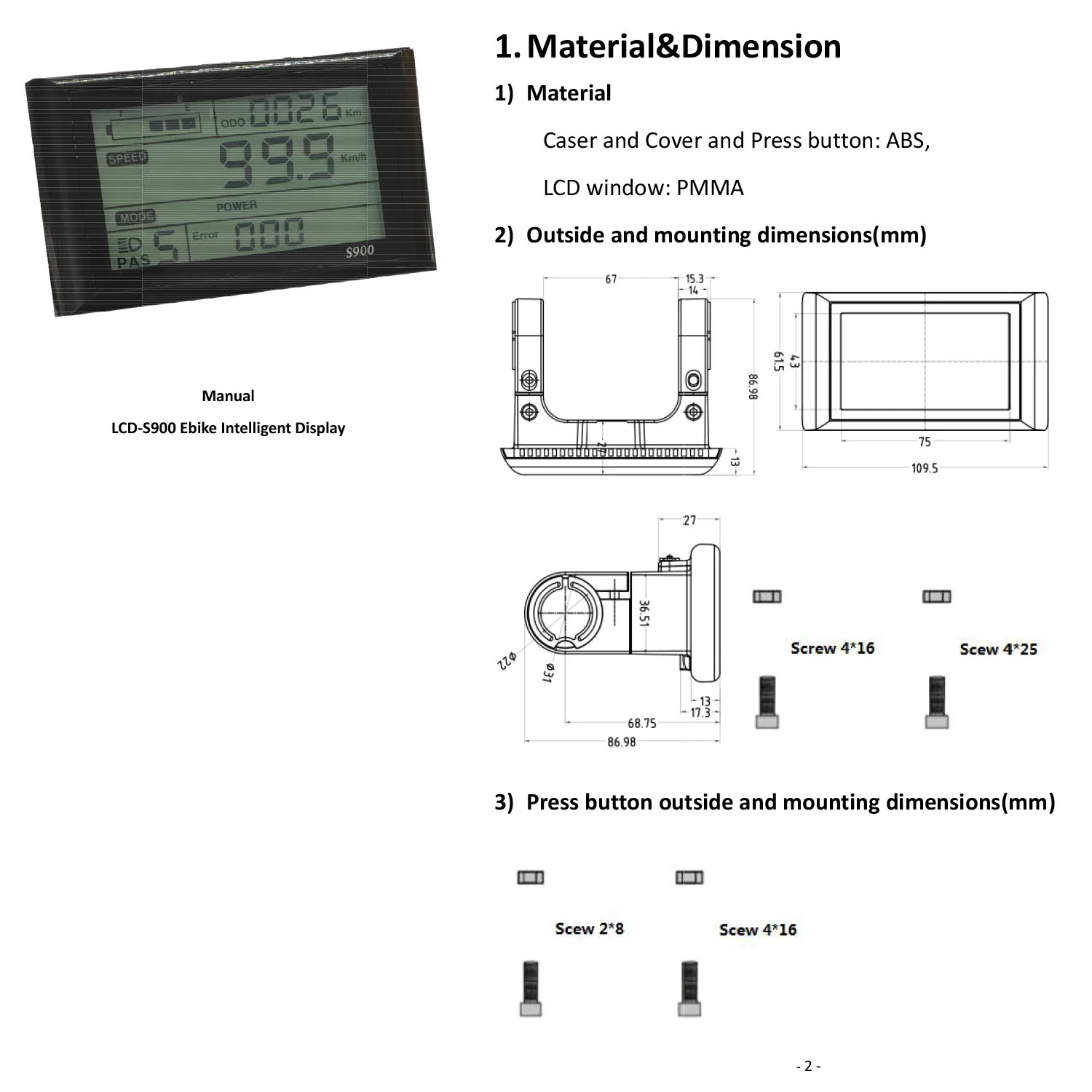

Affichage des données d’instrument LCD LCD-SW900, connecteur SM 5+2 broches, L=168cm, 24/36/48/52/60V pour No.Contrôleur de vélo électrique avec sortie SM à 2 protocoles 1. Matériau et dimensions

1) Matériau

Boîtier, couvercle et bouton-poussoir : ABS

Fenêtre LCD : PMMA

2) Dimensions extérieures et de montage (mm)

3) Appuyez sur le bouton extérieur et dimensions de montage (mm)

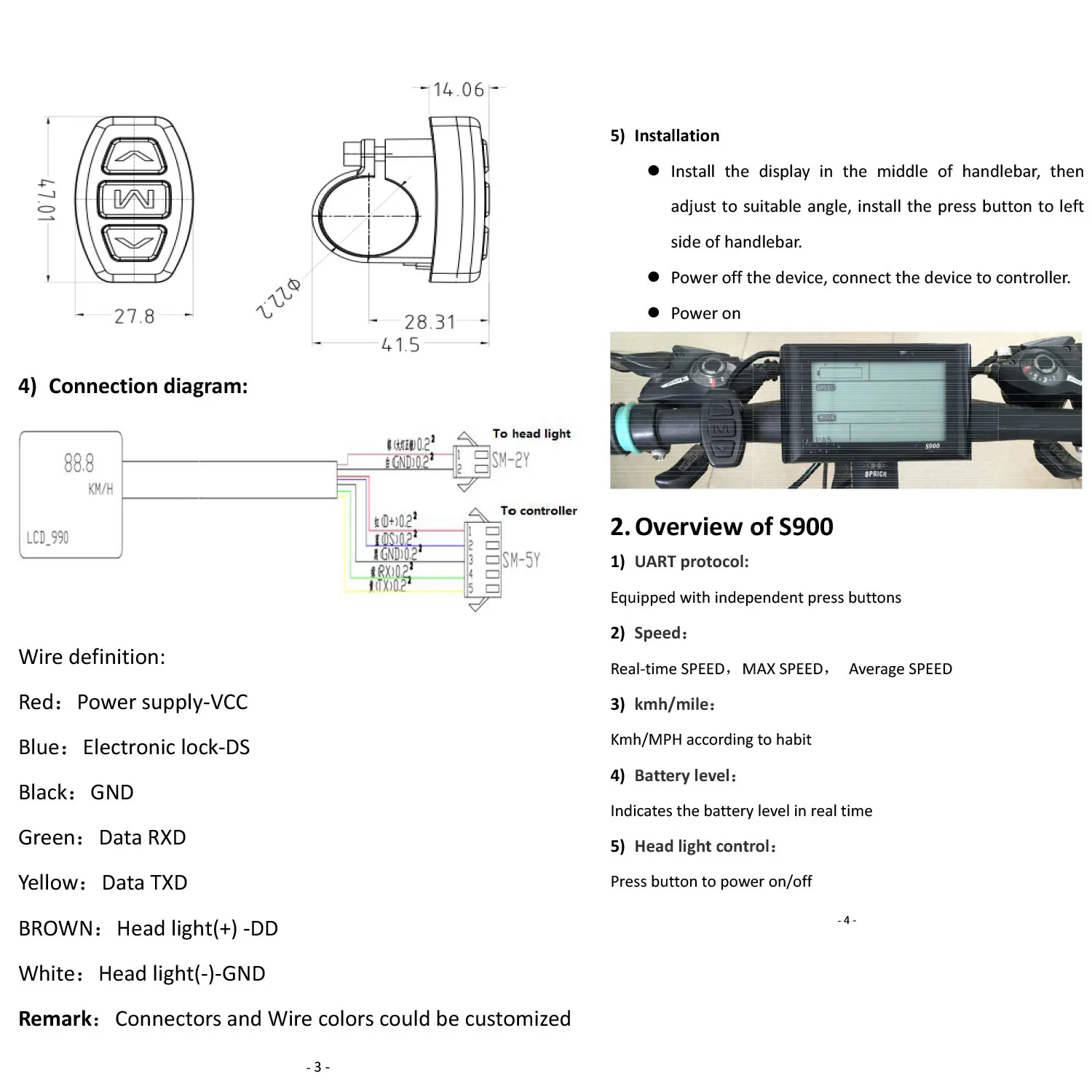

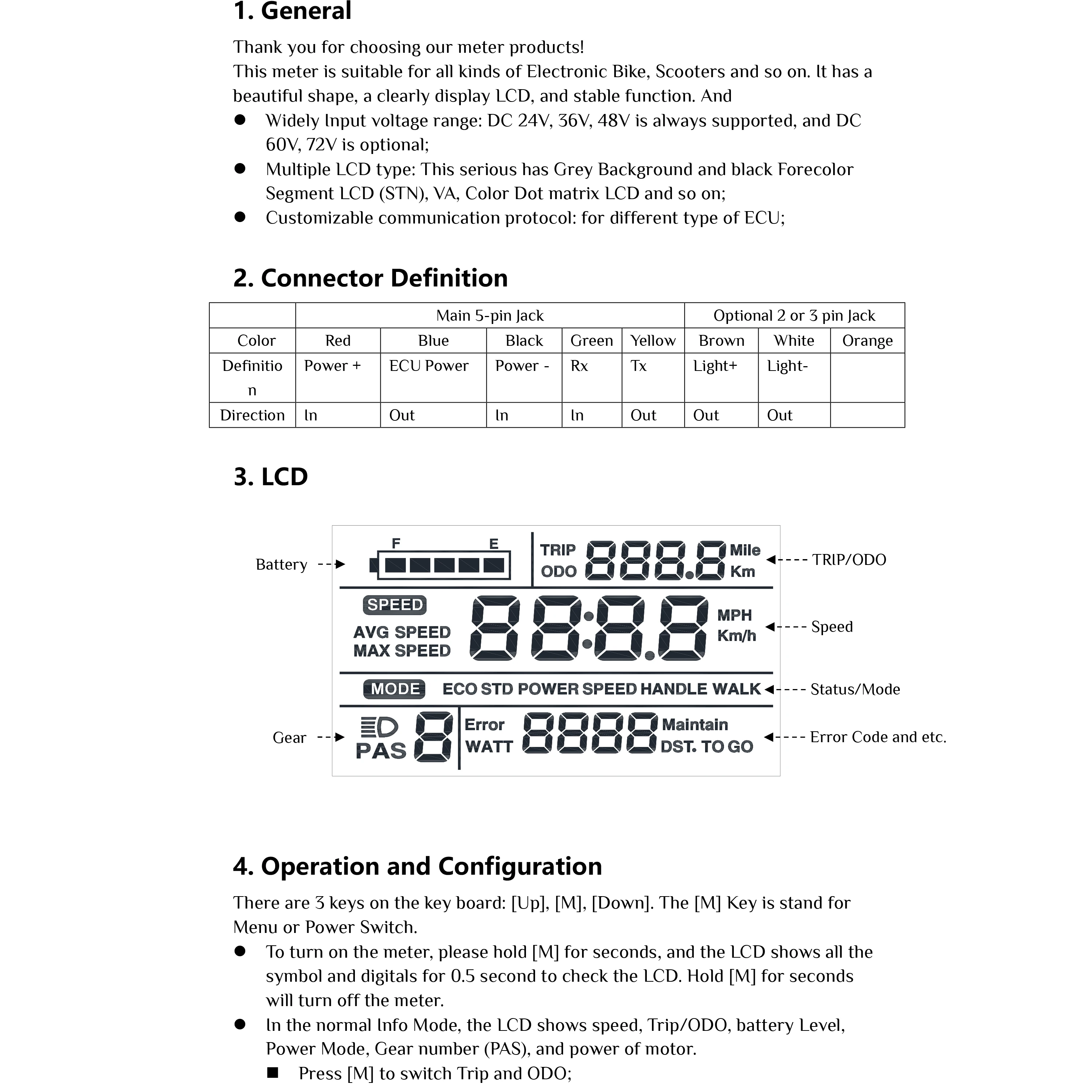

4) Schéma de connexion :

Définition du fil :

Rouge : Alimentation – VCC

Bleu : Serrure électronique-DS

Noir : GND

Vert : données RXD

Jaune : TXD de données

MARRON : Phare avant (+)-DD

Blanc : phare (-) -GND

Remarque : Les connecteurs et les couleurs des fils peuvent être personnalisés.

5) Installation

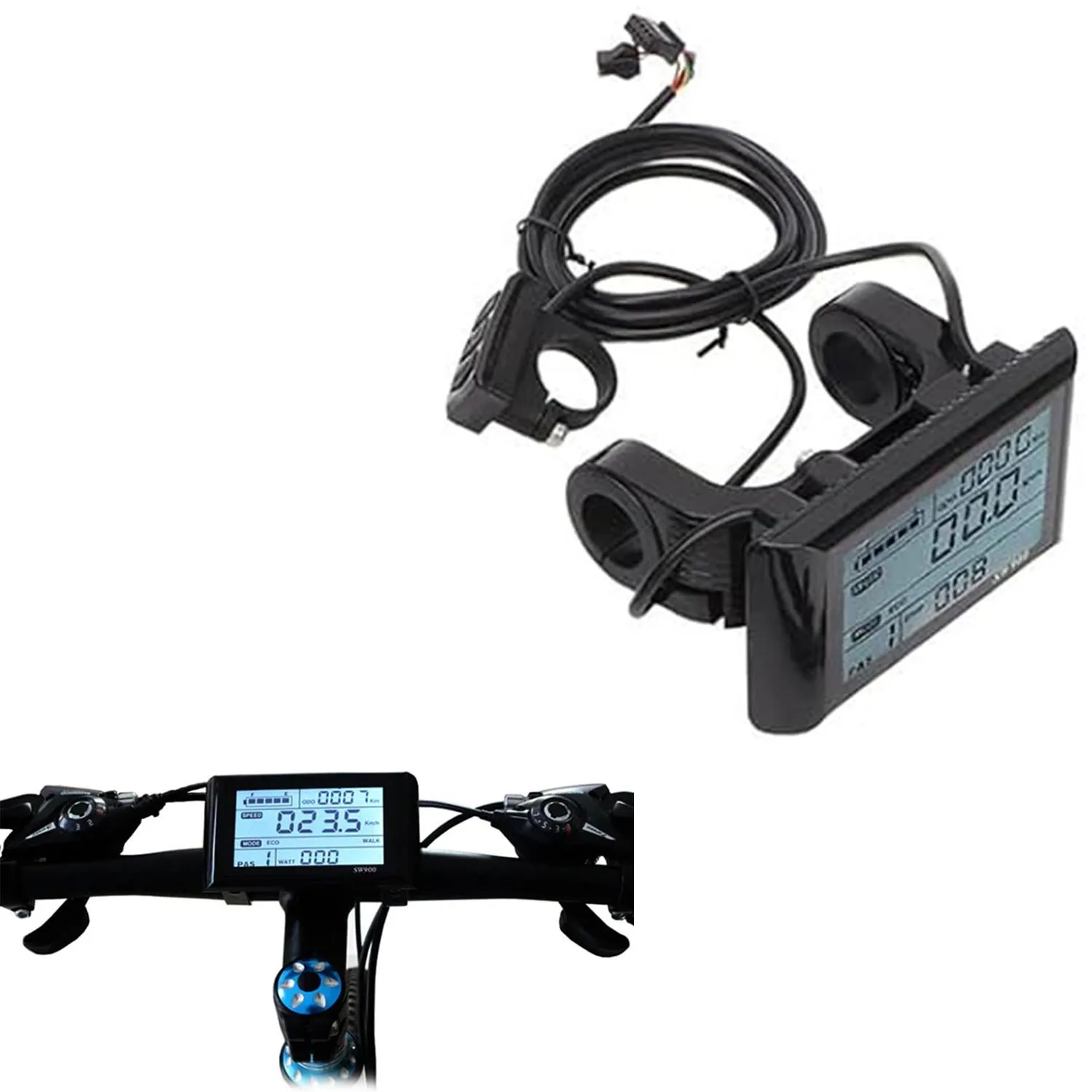

Installez l’écran au milieu du guidon, puis ajustez-le à l’angle approprié, installez le bouton-poussoir sur le côté gauche du guidon.

Éteignez l’appareil, connectez l’appareil au contrôleur.

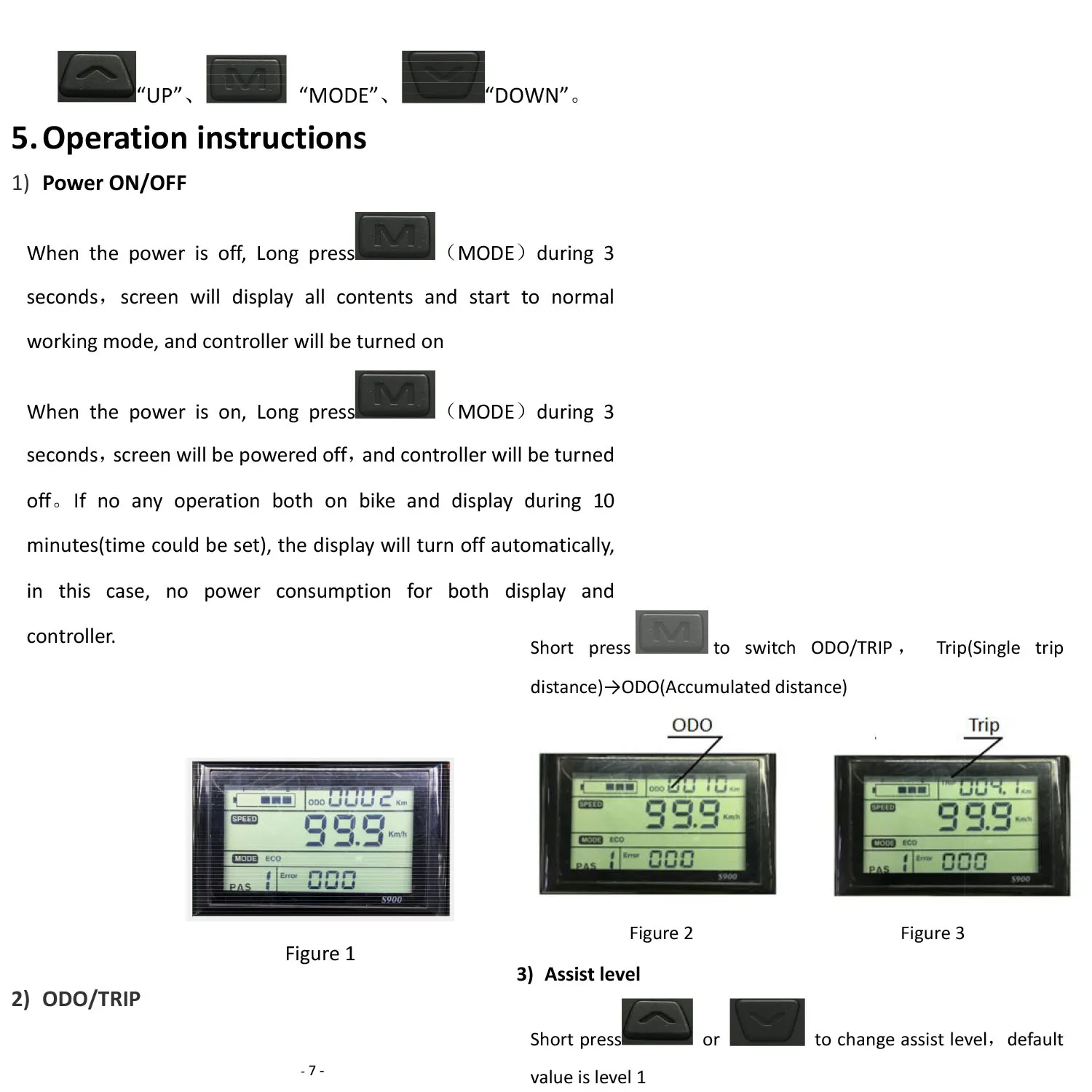

Allumer

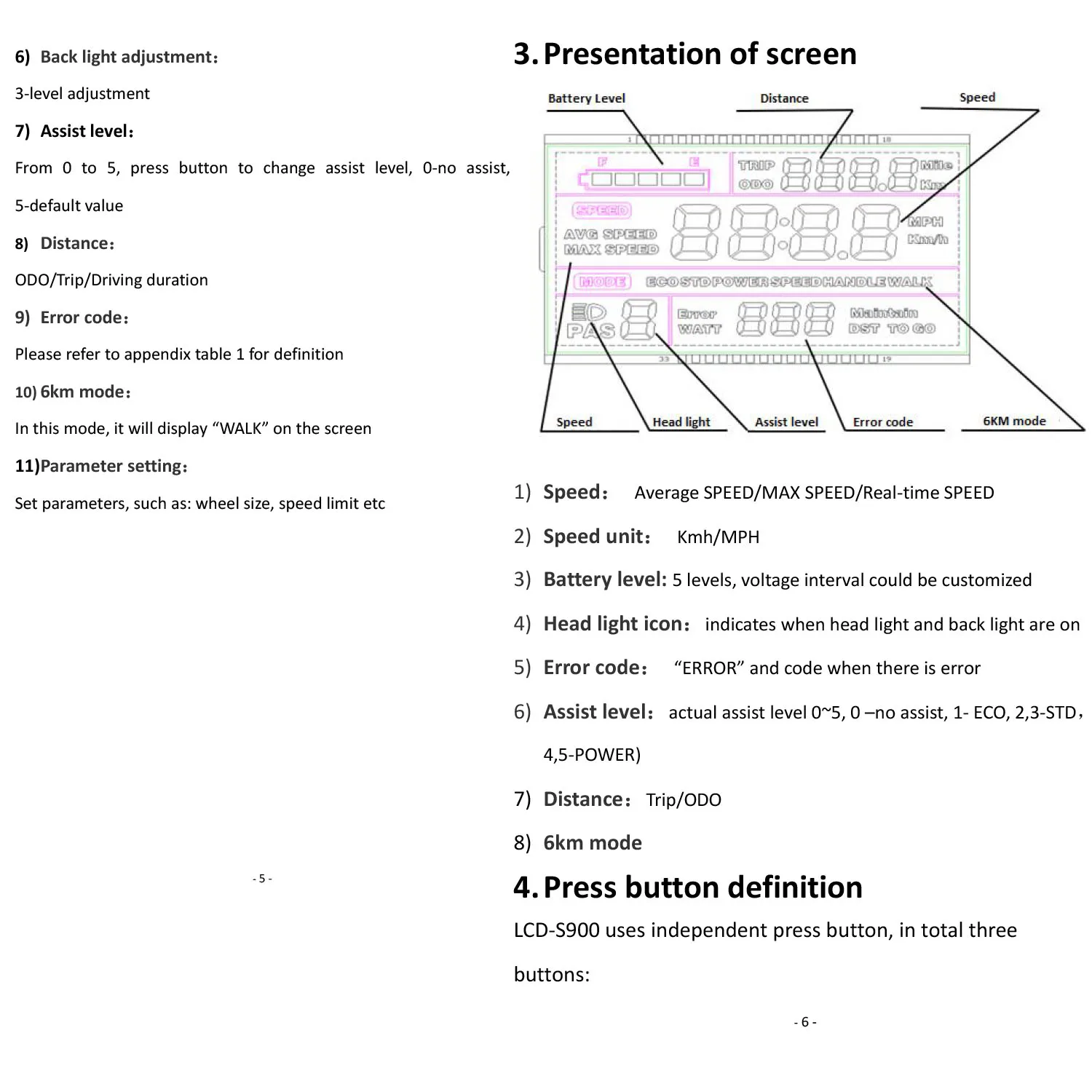

6) Réglage du rétroéclairage :

Réglage à 3 niveaux

7) Niveau d’assistance :

De 0 à 5, appuyez sur le bouton pour changer le niveau d’assistance, 0-pas d’assistance.

5-valeur par défaut

8) Distance :

ODO/Voyage/Durée de conduite

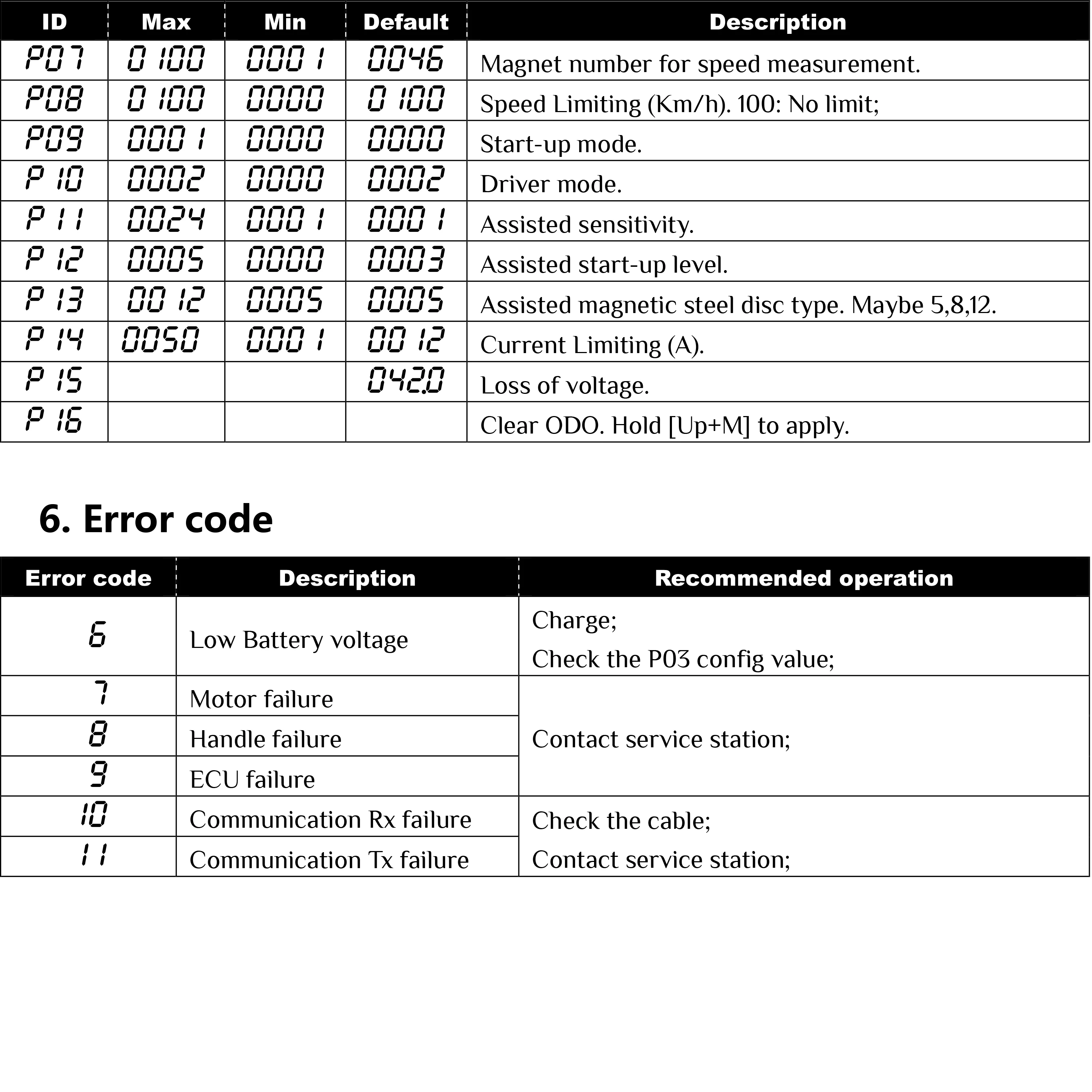

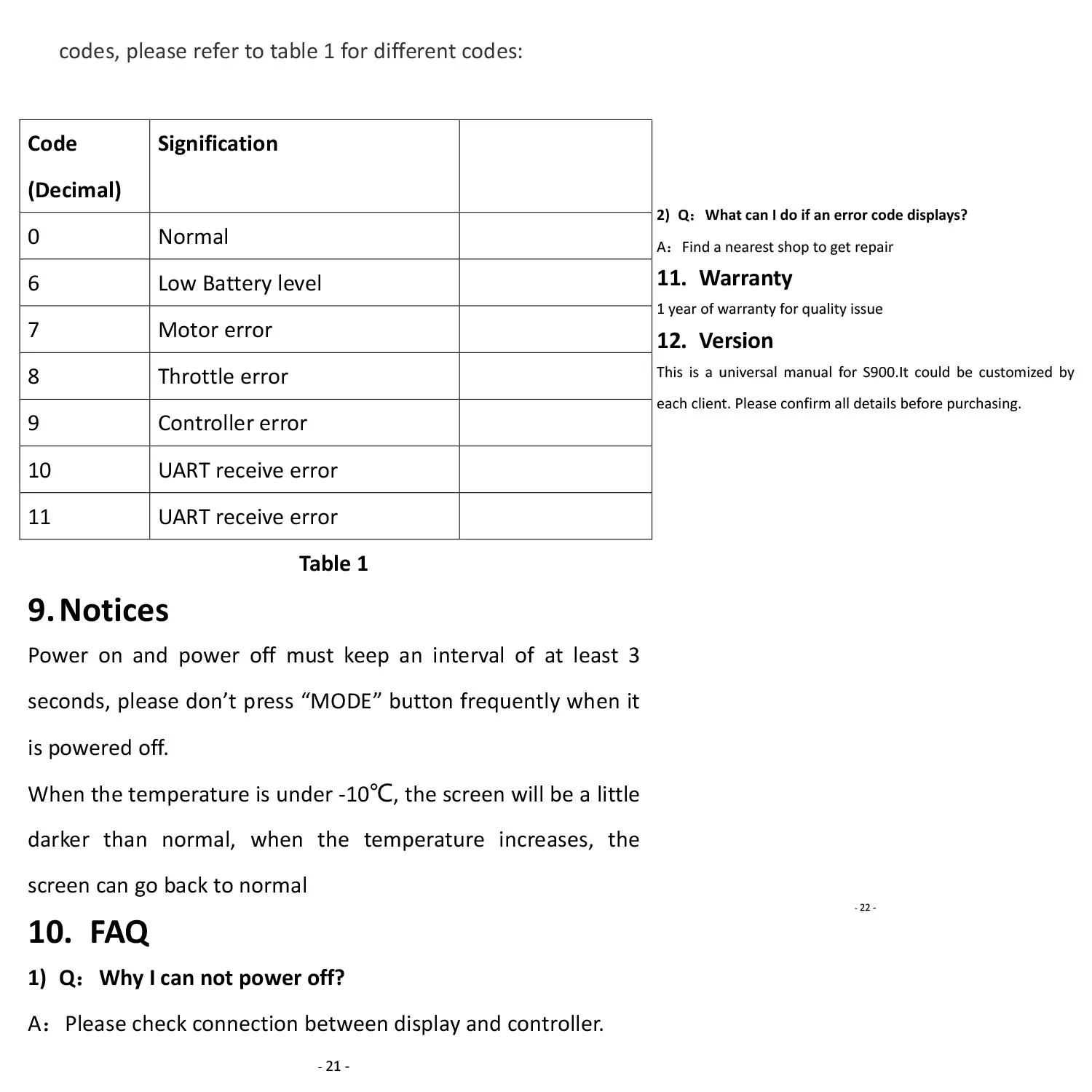

9) Code d’erreur :

Veuillez vous référer au tableau 1 de l’annexe pour la définition

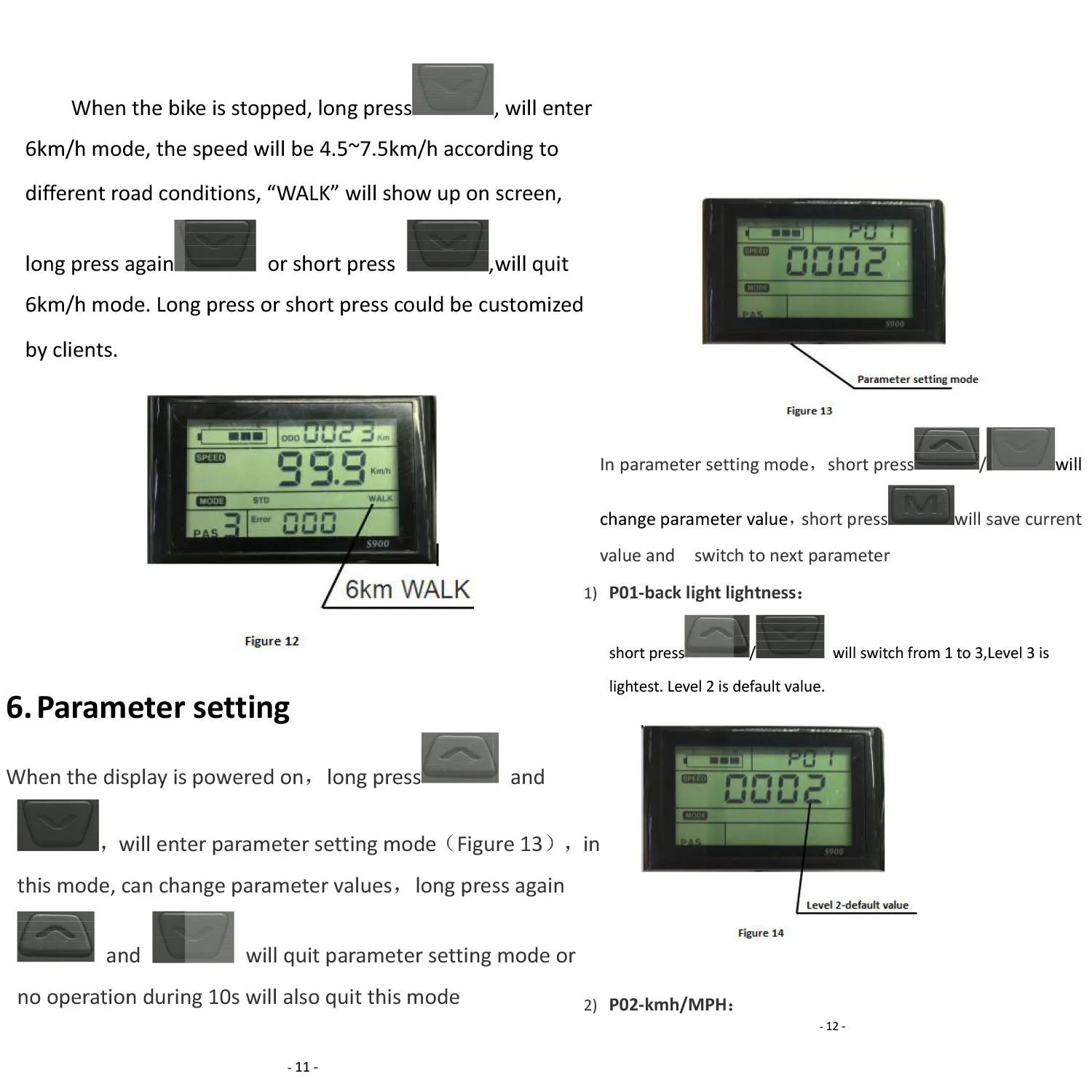

10) mode 6 km :

Dans ce mode, l’écran affichera "WALk".

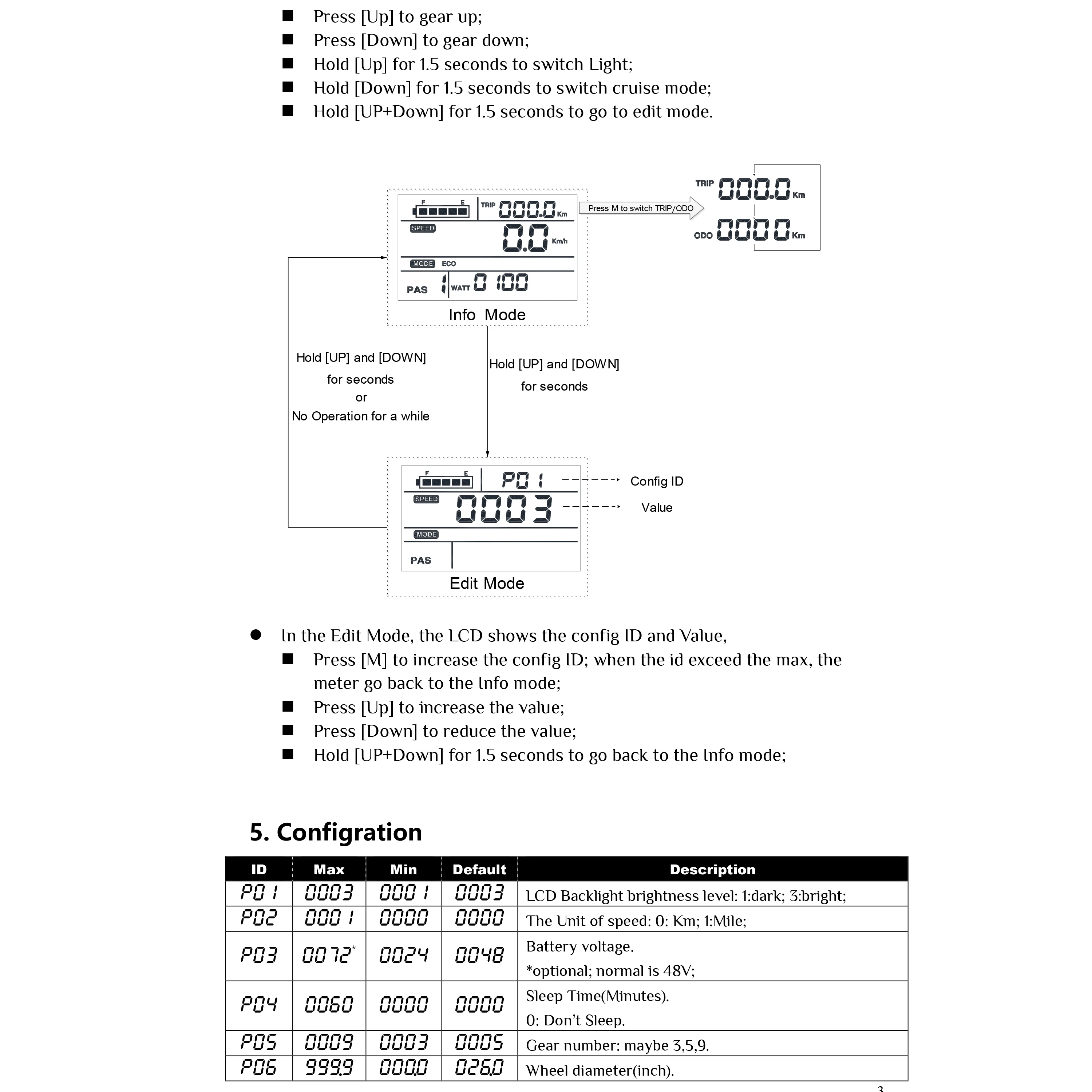

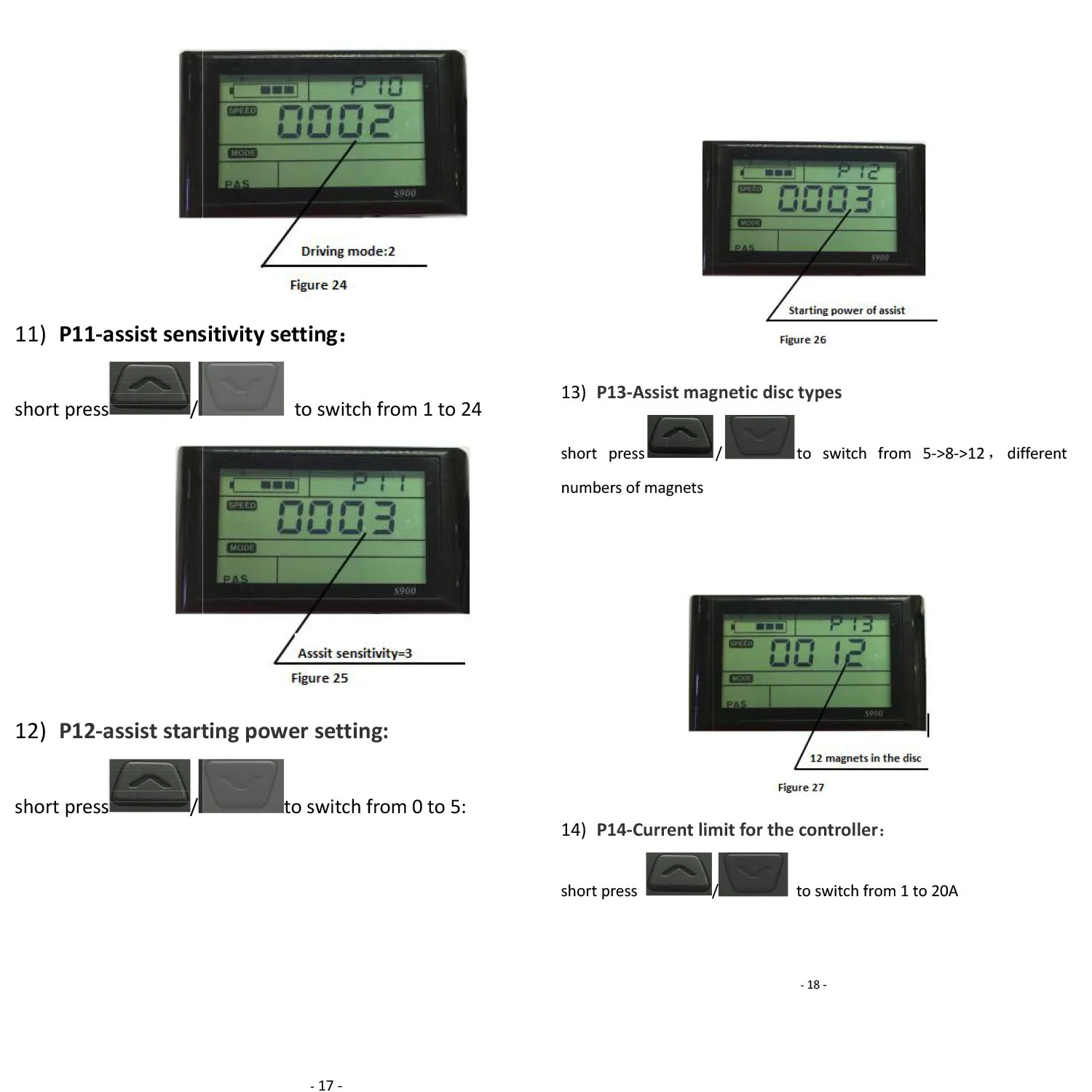

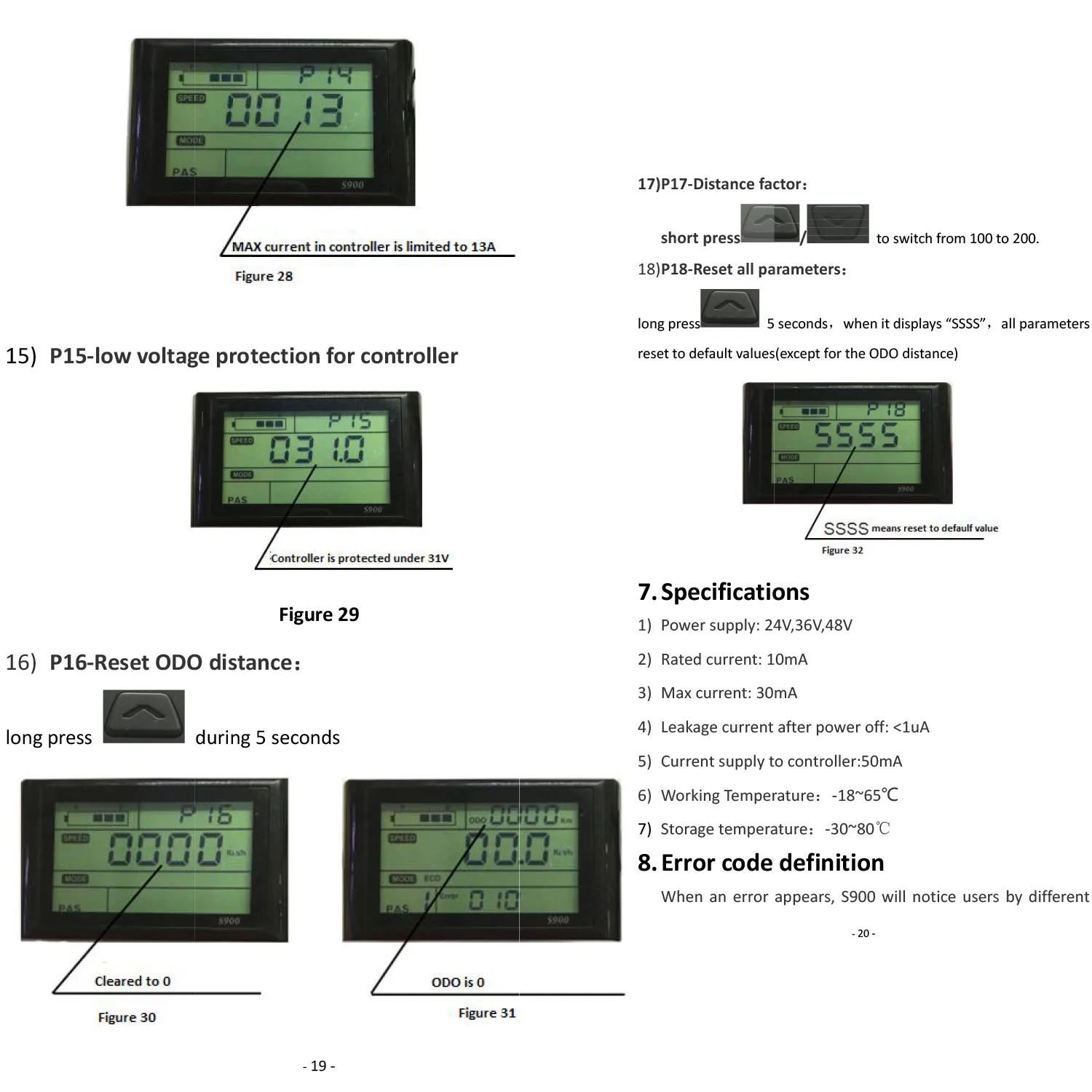

11) Paramétrage :

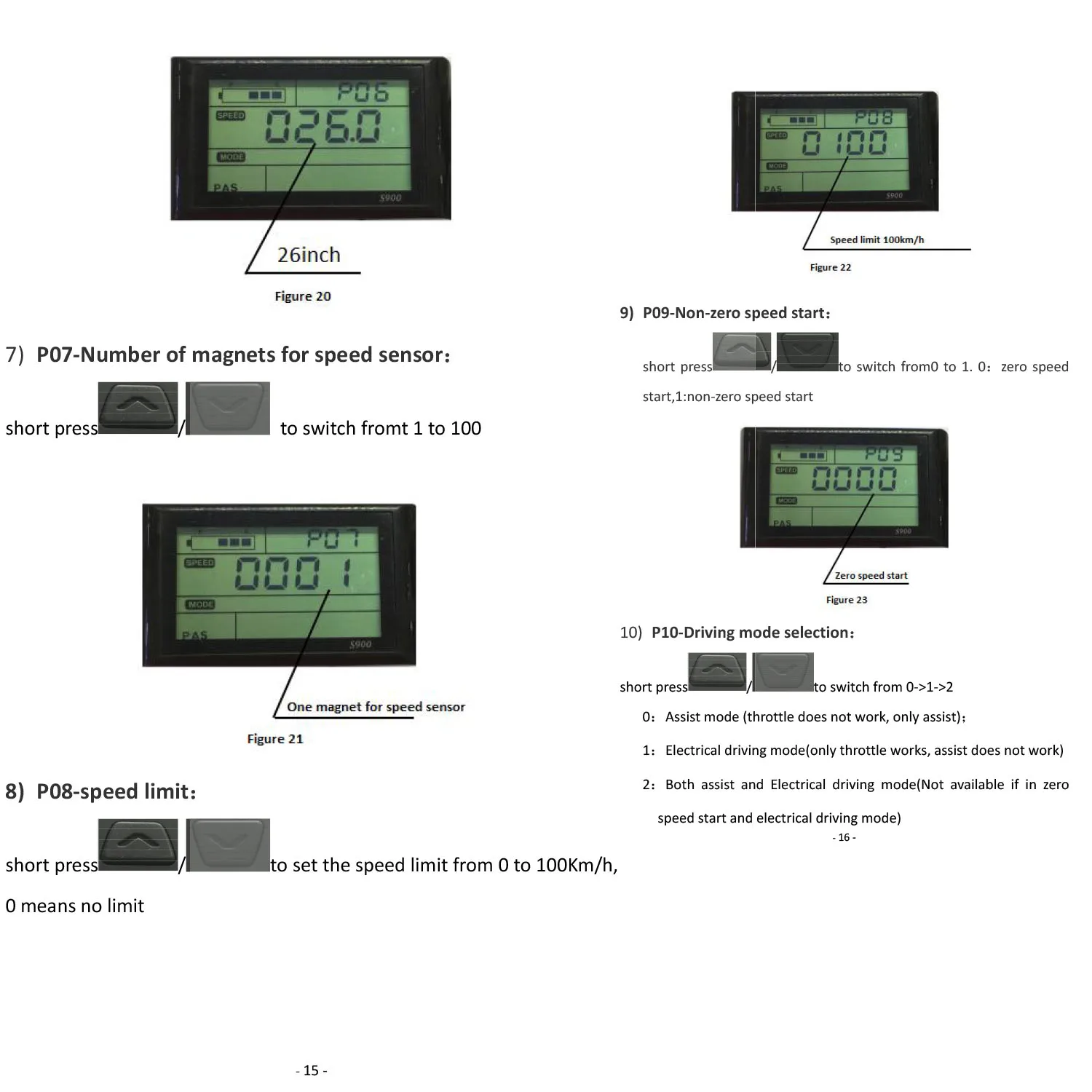

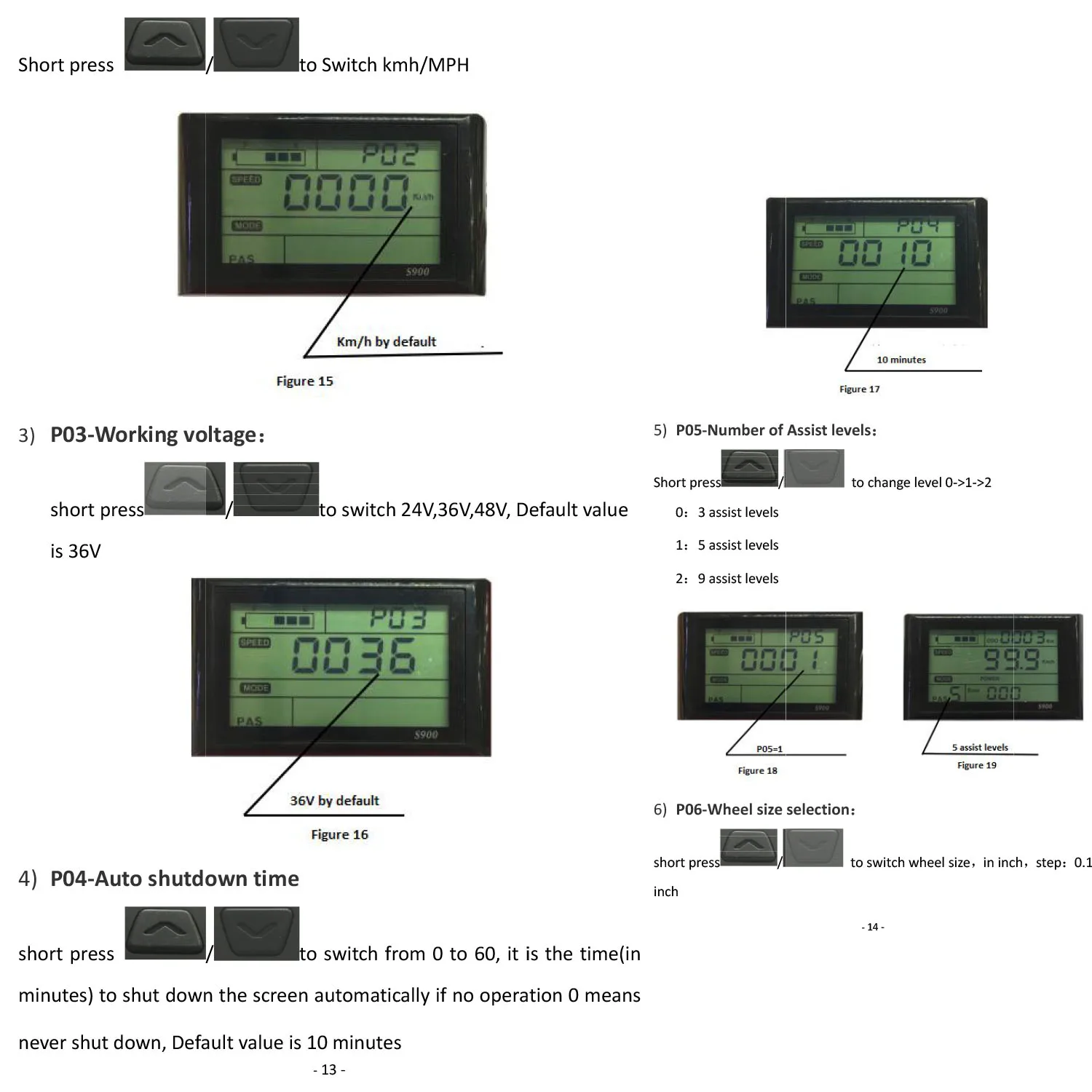

Définir des paramètres, tels que : taille des roues, limite de vitesse, etc.

Description :

*Tout neuf et de haute qualité

*Fabriqué en matériau de haute qualité, durable et pratique à utiliser

Panneau de commande avec écran LCD SW900 pour vélo électrique, scooter électrique 24/36/48V

*Peut être automatiquement identifié et compatible avec les tensions 24 V, 36 V et 48 V.

*Il montrera le véritable reflet de la charge de la batterie, l’enregistrement en temps réel de la consommation d’énergie pour garantir le kilométrage de conduite.

Les joints individuels sont clairement conçus pour faciliter une installation rentable.

*Lorsqu’il est connecté à un vélo, ce produit affichera de nombreuses données utiles sur votre vélo, telles que la vitesse de conduite, le temps, la puissance et la température.

L’écran couleur du compteur facilite la visualisation des données sur le panneau.

L’écran LCD SW900 possède de multiples fonctions, servant à la fois de calculateur de voyage et de contrôle de l’ensemble du système de vélo électrique après la conversion.

La taille des roues peut être modifiée pour différentes applications.

*Applicable au scooter de vélo électrique E-Bike

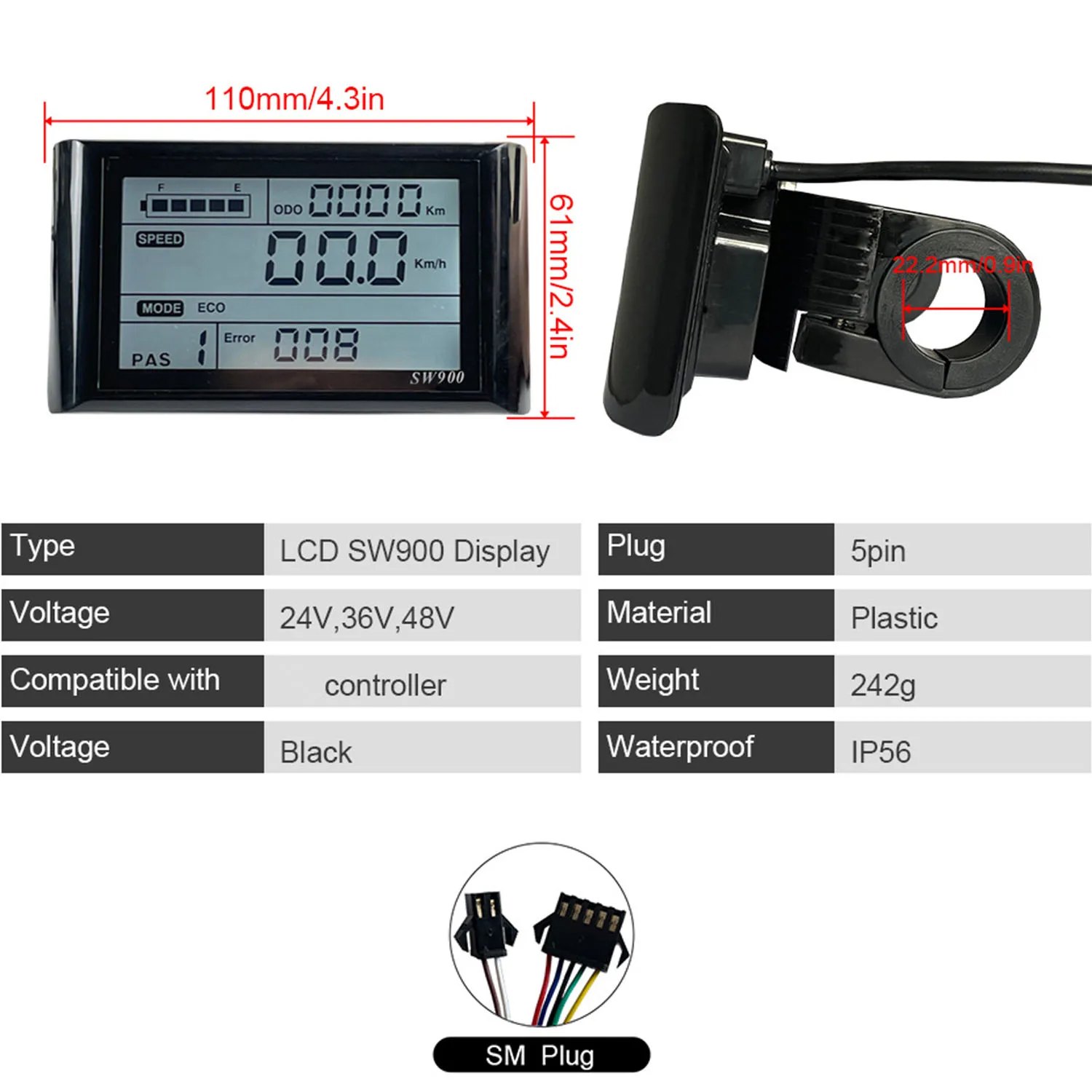

Spécification :

Matériau : LCD, Plastique

*Couleur : noir

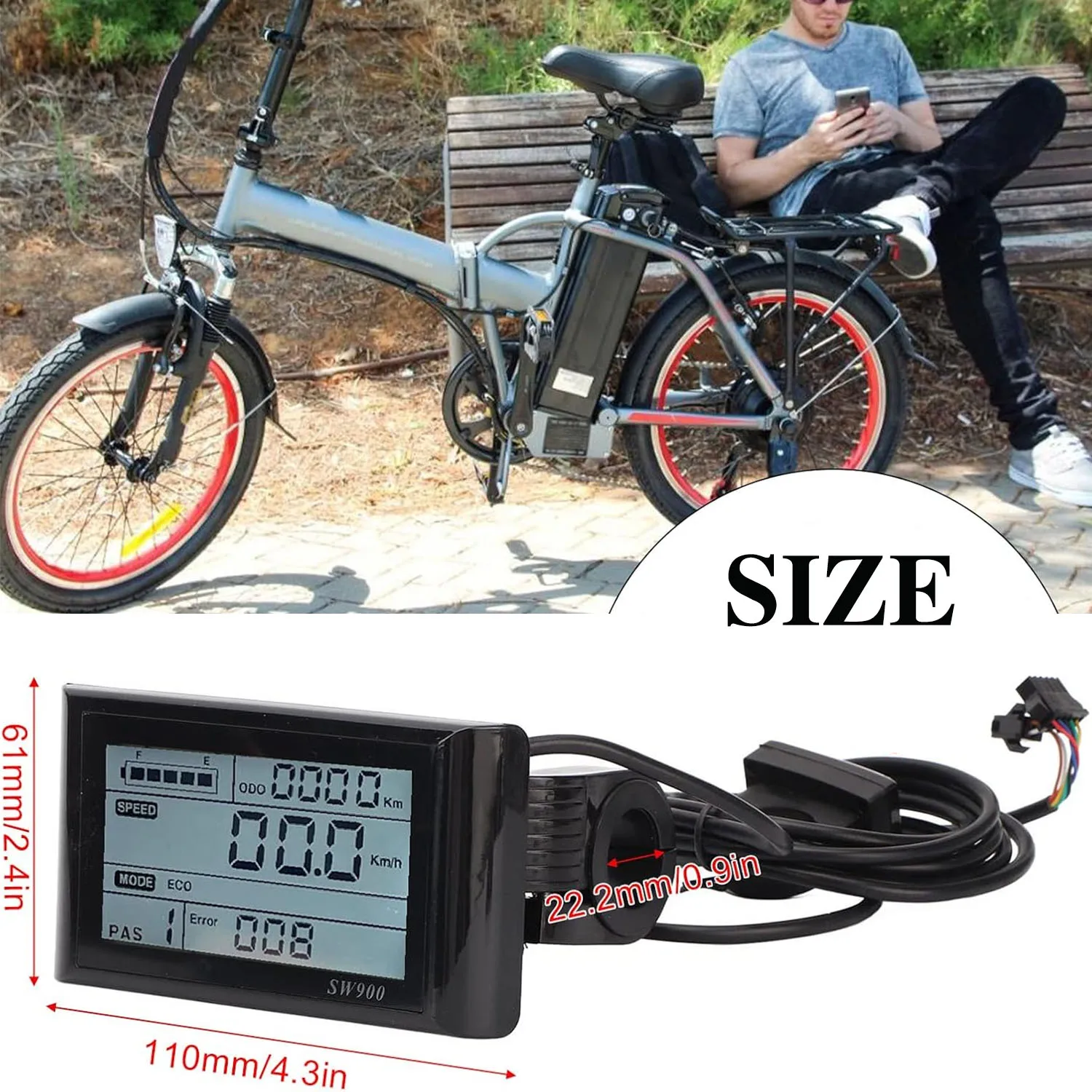

*Taille: 110*61mm (comme le montrent les images)

Type : Écran LCD SW900

Tension : 24V, 36V, 48V

*Compatible avec : contrôleur

Prise : 5 broches + 2 broches

*Type de prise: prise SM/prise étanche

*Longueur du fil : environ 167 cm/19 cm

Poids : environ 240,2 g / 202,6 g

Étanchéité : IP56

Le paquet comprend :

1 x écran LCD

Remarque :

1.La couleur réelle de l’article peut être légèrement différente des images affichées sur le site Web en raison de nombreux facteurs tels que la luminosité de votre moniteur et la luminosité de la lumière.

2. Veuillez permettre un léger écart de mesure manuelle pour les données. Merci !
