1/5/10 pièces 1 cellule de charge de batterie au Lithium 3.7V 4.2V CN3791 MPPT régulateur de panneau solaire Module de contrôleur 5V 6V 9V 12V
Plage de prix : € 3,01 à € 31,79
| Poids | 0,050 kg |
|---|---|
| Dimensions | 11 × 11 × 4 cm |
| Nom de marque |
NONE |
| Numéro de Modèle |
CN3791 |
| Origine |
CN (Origine) |
| Produit chimique à haute préoccupation |
Aucun |
| Certification |
NONE |
| Choice |
yes |
| semi_Choice |
yes |
CN3791Panneau de charge solaire
Remarque:
Ce module a trois tensions d’entrée de 6V 9V 12V, qui correspondent à la tension de fonctionnement du panneau solaire (tension nominale) 6V 9V 12V
Ce module a trois tensions d’entrée de 6V 9V 12V, qui correspondent à la tension de fonctionnement du panneau solaire (tension nominale) 6V 9V 12V
Il s’agit d’un chargeur solaire utilisé pour le suivi du point de puissance maximale de la batterie au lithium à cellule unique (MPPT). Ce chargeur solaire MPPT vous permet d’obtenir autant d’énergie que possible à partir de panneaux solaires ou d’autres appareils photovoltaïques et de l’installer dans une batterie au lithium rechargeable. Il est très facile à utiliser, il suffit d’insérer le panneau solaire dans un côté du chargeur solaire, puis d’insérer la batterie de l’autre côté, vous pouvez commencer à charger!
Solar Maximum Power Point Tracking (MPPT) est de s’assurer que l’intensité lumineuse change et que les cellules photovoltaïques produisent une puissance maximale pour utiliser pleinement l’énergie solaire. En général, il est nécessaire d’utiliser un convertisseur de DC-DC à découpage pour réaliser la fonction MPPT, en gardant le produit de la tension de sortie et du courant de charge maximisé (sortie).

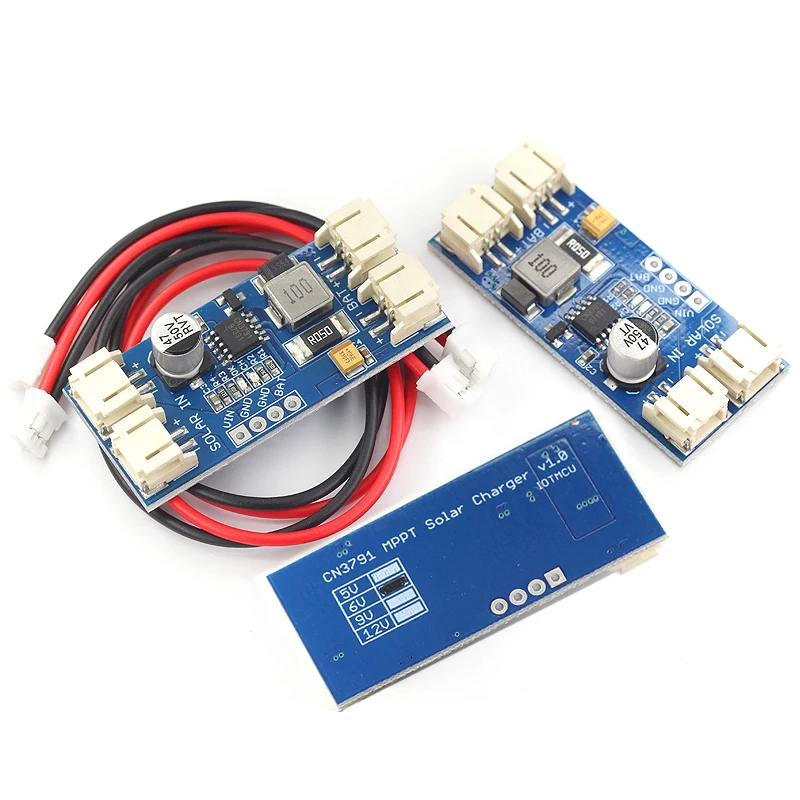

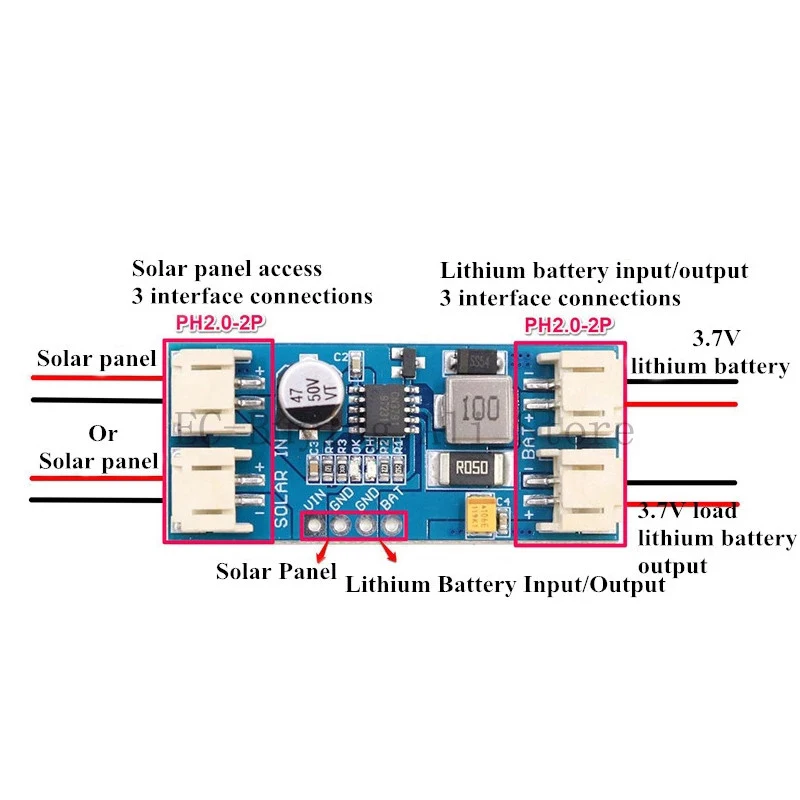

La sortie du chargeur solaire est conçue pour charger une seule batterie lithium-ion polymère. La charge doit être connectée en parallèle avec la batterie. Chaque chargeur solaire est équipé d’un circuit de charge de batterie de suivi de puissance CN3791, et quatre connecteurs JST / PH2.0 à 2 broches sont préinstallés.
Par défaut, nous définissons la tension de maintien pour MPPT. Par conséquent, nous avons trois versions avec des tensions d’entrée de 6V,9V et 12V (correspondant à la tension de fonctionnement des panneaux solaires de 6V / 9V / 12V), ce qui est très approprié aux applications avec une grande différence de tension entre la tension d’entrée et la tension de batterie.
Lorsque la capacité de sortie actuelle de l’alimentation d’entrée est réduite, le circuit interne de CN3791 peut automatiquement suivre le point de puissance maximale du panneau solaire. L’utilisateur n’a pas besoin de considérer le pire des cas.
Remarque:
Si le chargeur solaire CN3791 MPPT est une version 9V, vous devez utiliser un panneau solaire avec une tension de fonctionnement de 9V.
Si le chargeur solaire CN3791 MPPT est une version 9V, vous devez utiliser un panneau solaire avec une tension de fonctionnement de 9V.
Caractéristiques:
Tension d’entrée: sélectionnez le module correspondant en fonction de la tension nominale du panneau solaire (6V / 9V / 12V)
Tension de sortie: tension nominale d’arrêt complet de 3.7V Batterie au lithium de 4.2V Gestion de charge de batterie au lithium à chaîne unique
Interface: 2pin PH2.0 / JST
Fonction de suivi du point de puissance maximale du panneau solaire
Gestion complète de la charge pour batterie au lithium monocellulaire
Courant de charge jusqu’à 2A
Fréquence de commutation PWM: 300KHz
Tension de charge à tension constante: 4.2V ± 1%
Le courant de charge à courant constant est réglé par une résistance externe
Trickle-charger une batterie profondément déchargée
Fonction de recharge automatique
État de charge et indication d’état de fin de charge
Fonction de démarrage progressif
Protection contre les surtensions de batterie
Température de l’environnement de travail: -40 ℃ ~ + 85 ℃
Taille: 45X20X9.5mm
